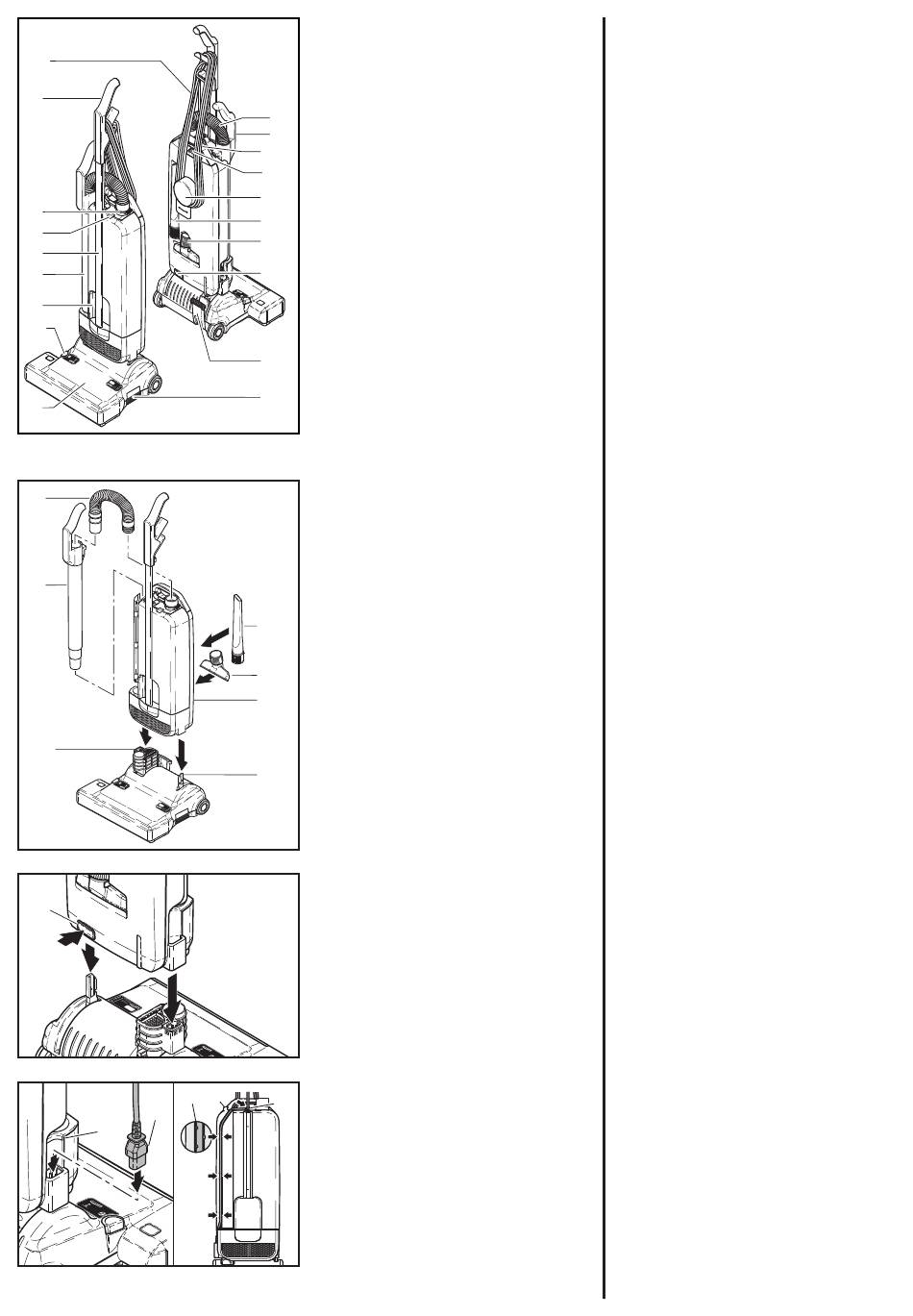

5. Gerätebeschreibung
1 Griff
2 Stiel
3 Sicherungsring
6
4 Filtertütenanzeige
5
5 Handgriff (des Teleskopsaugrohrs)
14
6 Teleskopschlauch
15
7 Teleskoprohr
16
8 Griffmulde
17 9 Gerätefuß mit Bürste
18 10 Ein-/Aus-Schalter
11 Regelungsschalter Bürste
12
12 Entriegelungstaste
13 Anschlussleitung
14 Tragegriff
15 Deckelschloss
16 Kabelhalter
19
17 Fugendüse
10 18 Polsterdüse
19 Rastpedal
Bitte lesen Sie zuerst gründlich diese
Gebrauchsanweisung. Bitte beachten
Sie unbedingt die Sicherheitshinweise.

6. Inbetriebnahme

Zusammenbau des Bürststaubsaugers
17
Das Filtergehäuse(20) in senkrechter Po-
sition vorsichtig über das Gelenk(21) und
den Gelenkarm(46) stecken und nach
18
unten drücken, bis die Entriegelungsta-
20
ste(12) einrastet.
46
Zur Demontage die Entriegelungsta-
ste(12) drücken und das Filtergehäu-
se(20) durch Ziehen von dem Gerätefuß(9)
trennen.
Den Stecker(33) der Anschlussleitung am
35
22
Gelenk (21) einstecken. Hierbei unbedingt
darauf achten, dass der Stecker hinter
Kante(20) gehalten wird.
Die Leitung anschließend an der Innen-
seite der Halterung für das Teleskoprohr
und am Gehäuse in die vorgesehenen
Halterungen(22) einlegen.

5. Product Description

1 Handle grip
2 Handle tube
3 Retaining ring
4 Bag full indicator
5 Attachment tube handle
6 Hose
7 Attachment tube
8 Recessed grip
9 Power head
10 On/Off switch
11 Pile adjustment knob
12 Release button
13 Mains cable
14 Rear carrying handle
15 Cover release latch
16 Cable hook
17 Crevice nozzle
18 Upholstery nozzle
19 Foot pedal
Please read all of this instruction
manual. Do not use the machine before
understanding the CAUTIONS.

6. Assembly

Assembling the Vacuum Cleaner
Carefully place the dust bag hous-
ing(20) in the vertical position and fit
it over the swivel neck(21) and support
lever(46) of the power head(9) until the
release button(12) locks.
To dismantle, press the release but-
ton(12) and remove the dust bag hous-
ing(20) from the power head(9).
To fit the mains cable to the machine,
push the rubber plug(33) of the cable
into the socket on the swivel neck(21)
when the vacuum cleaner is assem-
bled. Please ensure the rubber plug is
fully inserted into the socket.
Fit the mains cable into the groove(22)
in the dust bag housing located in the
attachment wand recess, then to the
clamps on the top of the dust bag hous-
ing and on the rear of the handle.
