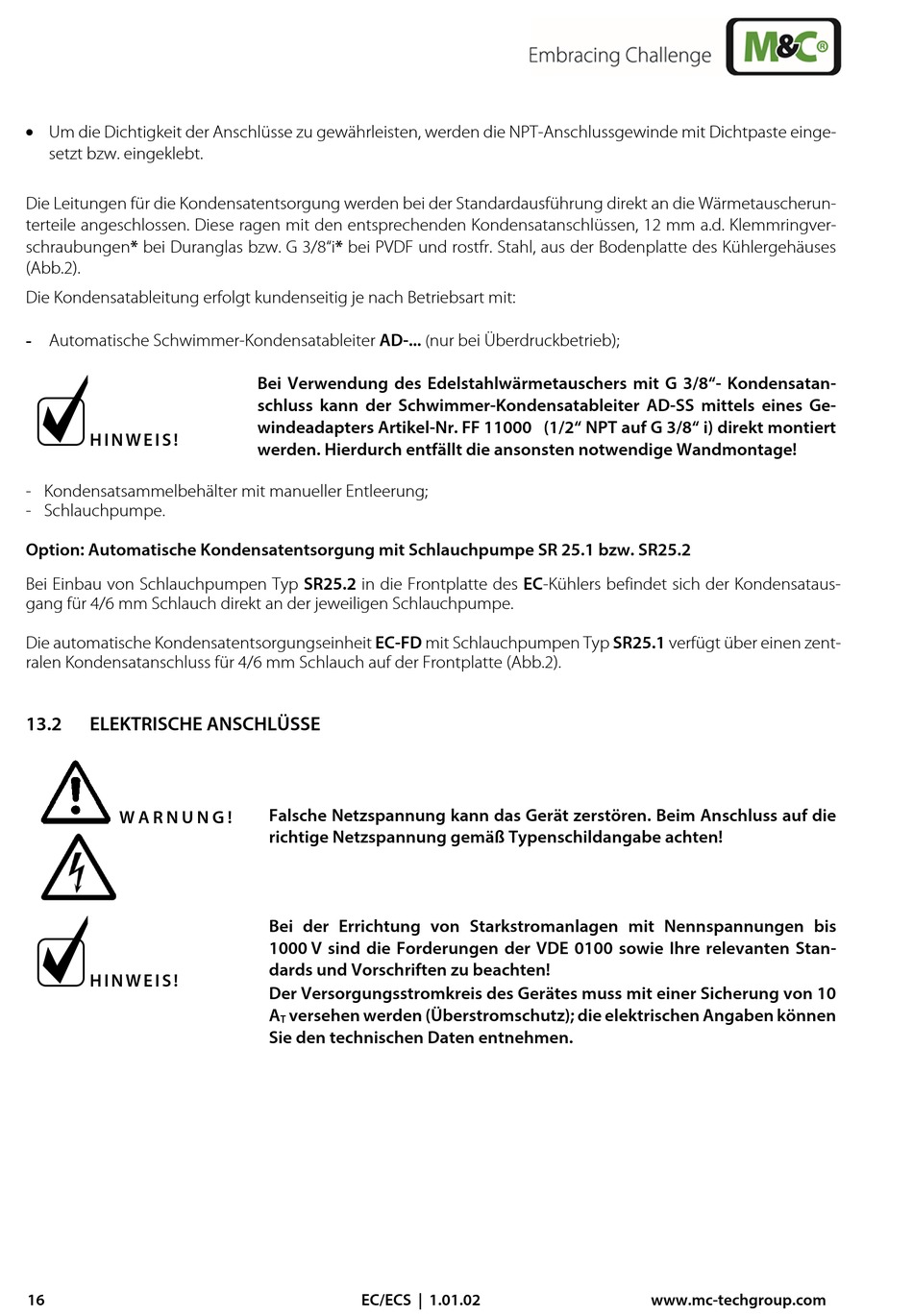

 Um die Dichtigkeit der Anschlüsse zu gewährleisten, werden die NPT-Anschlussgewinde mit Dichtpaste einge-
setzt bzw. eingeklebt.
Die Leitungen für die Kondensatentsorgung werden bei der Standardausführung direkt an die Wärmetauscherun-
terteile angeschlossen. Diese ragen mit den entsprechenden Kondensatanschlüssen, 12 mm a.d. Klemmringver-
schraubungen* bei Duranglas bzw. G 3/8"i* bei PVDF und rostfr. Stahl, aus der Bodenplatte des Kühlergehäuses
(Abb.2).
Die Kondensatableitung erfolgt kundenseitig je nach Betriebsart mit:
- Automatische Schwimmer-Kondensatableiter AD-...
H I N W E I S !
- Kondensatsammelbehälter mit manueller Entleerung;
- Schlauchpumpe.
Option: Automatische Kondensatentsorgung mit Schlauchpumpe SR 25.1 bzw. SR25.2
Bei Einbau von Schlauchpumpen Typ SR25.2 in die Frontplatte des EC-Kühlers befindet sich der Kondensataus-
gang für 4/6 mm Schlauch direkt an der jeweiligen Schlauchpumpe.
Die automatische Kondensatentsorgungseinheit EC-FD mit Schlauchpumpen Typ SR25.1 verfügt über einen zent-
ralen Kondensatanschluss für 4/6 mm Schlauch auf der Frontplatte (Abb.2).
13.2 ELEKTRISCHE ANSCHLÜSSE
W A R N U N G !
H I N W E I S !
16
nur bei Überdruckbetrieb);
(
Bei Verwendung des Edelstahlwärmetauschers mit G 3/8"- Kondensatan-
schluss kann der Schwimmer-Kondensatableiter AD-SS mittels eines Ge-
windeadapters Artikel-Nr. FF 11000 (1/2" NPT auf G 3/8" i) direkt montiert
werden. Hierdurch entfällt die ansonsten notwendige Wandmontage!
Falsche Netzspannung kann das Gerät zerstören. Beim Anschluss auf die
richtige Netzspannung gemäß Typenschildangabe achten!
Bei der Errichtung von Starkstromanlagen mit Nennspannungen bis
1000 V sind die Forderungen der VDE 0100 sowie Ihre relevanten Stan-
dards und Vorschriften zu beachten!
Der Versorgungsstromkreis des Gerätes muss mit einer Sicherung von 10
A versehen werden (Überstromschutz); die elektrischen Angaben können
T
Sie den technischen Daten entnehmen.
