ALLGEMEINE PRÜFVERFAHREN (FORTS.)

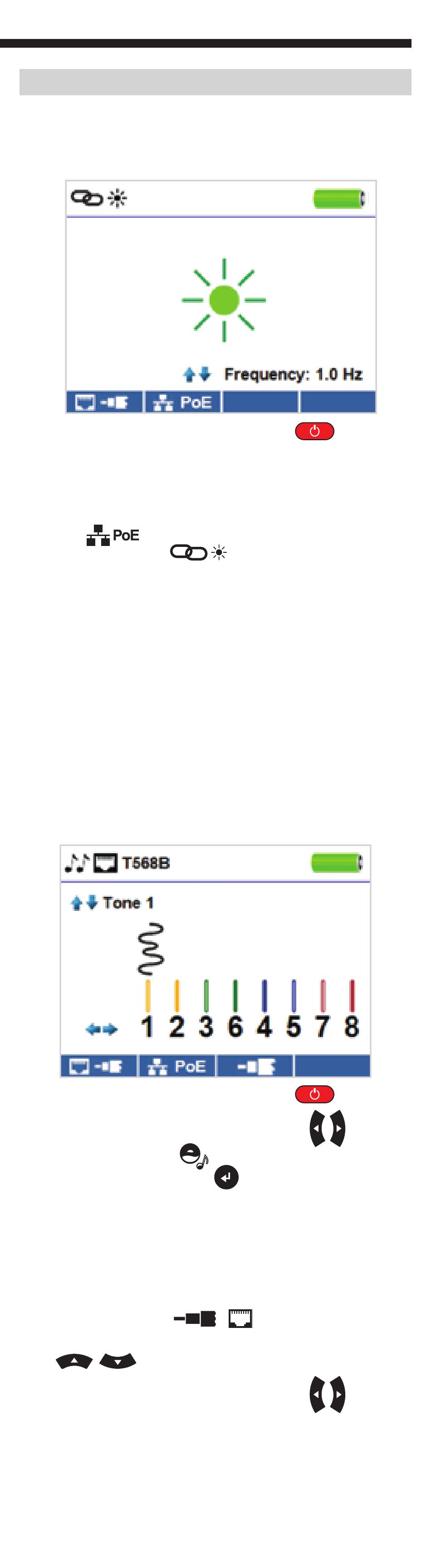

VerbindungsLED
Die VerbindungsLEDPrüfung dient zur Identifikation eines Hubs
oder eines SwitchPorts.
• Drücken Sie die Taste „On/Off" (Ein/Aus)
VDV Commander einzuschalten.
• Schließen Sie den VDV Commander an ein aktives
Netzwerkkabel oder einen Port an.
• Drücken Sie die Funktionstaste „Network/PoE" (Netzwerk/
PoE)
(VerbindungsLED)
• Die VerbindungsLED beginnt automatisch zu blinken, wenn
Sie das Verbindungsmenü aufrufen.
• Die VerbindungsLED über dem LCDDisplay blinkt im
gleichen Rhythmus wie die PortLED.
• Verwenden Sie die Aufwärts/AbwärtsTasten, um die Sende
frequenz passend zu den Schaltmerkmalen einzustellen.
Tongenerator
Der Tongenerator wird zur Verfolgung von Kabelläufen und zur
Ortung von Fehlern mithilfe von Tönen verwendet. Bei Auswahl
dieses Modus wird über das angeschlossene Kabel eine Kadenz
vom VDV Commander ausgegeben. Der Ton wird von einer
Tonortungssonde* erkannt. Weitere Informationen finden Sie
im Abschnitt „Zubehör".
• Drücken Sie die Taste „On/Off" (Ein/Aus)
VDV Commander einzuschalten.
• Verwenden Sie die Links/RechtsPfeiltasten
Tongeneratorsymbol
die Taste „Enter" (Eingabe)
• Der VDV Commander aktiviert nach dem Aufrufen des
Tongeneratormenüs automatisch den Tongenerator.
• Stecken Sie Ihr Kabel in die RJ45Buchse oder in die
KoaxialBuchse an der Oberseite des VDV Commanders.
• Um zwischen Netzwerk und Koaxialkabeln zu wechseln,
drücken Sie die Funktionstaste „Coax Cable / RJ45"
(Koaxialkabel/RJ45)
• Verwenden Sie die Aufwärts/AbwärtsPfeiltasten
auszuwählen.
• Verwenden Sie die Links/RechtsPfeiltasten
auszuwählen, welcher Stift oder welches Paar dem Ton
zugeordnet wird.
• Verwenden Sie eine Tonortungssonde (PROBEplus
VDV500060) neben dem Kabel und am Ende des Kabels,
um einen hörbaren Ton zu hören.
* Die Sonde ist in manchen Kits enthalten.
und dann die Funktionstaste „Link Light"
auszuwählen, und drücken Sie
, um eine der Tonkadenzen 1 bis 4
.
.
/
.
, um den
, um den
, um das
, um
