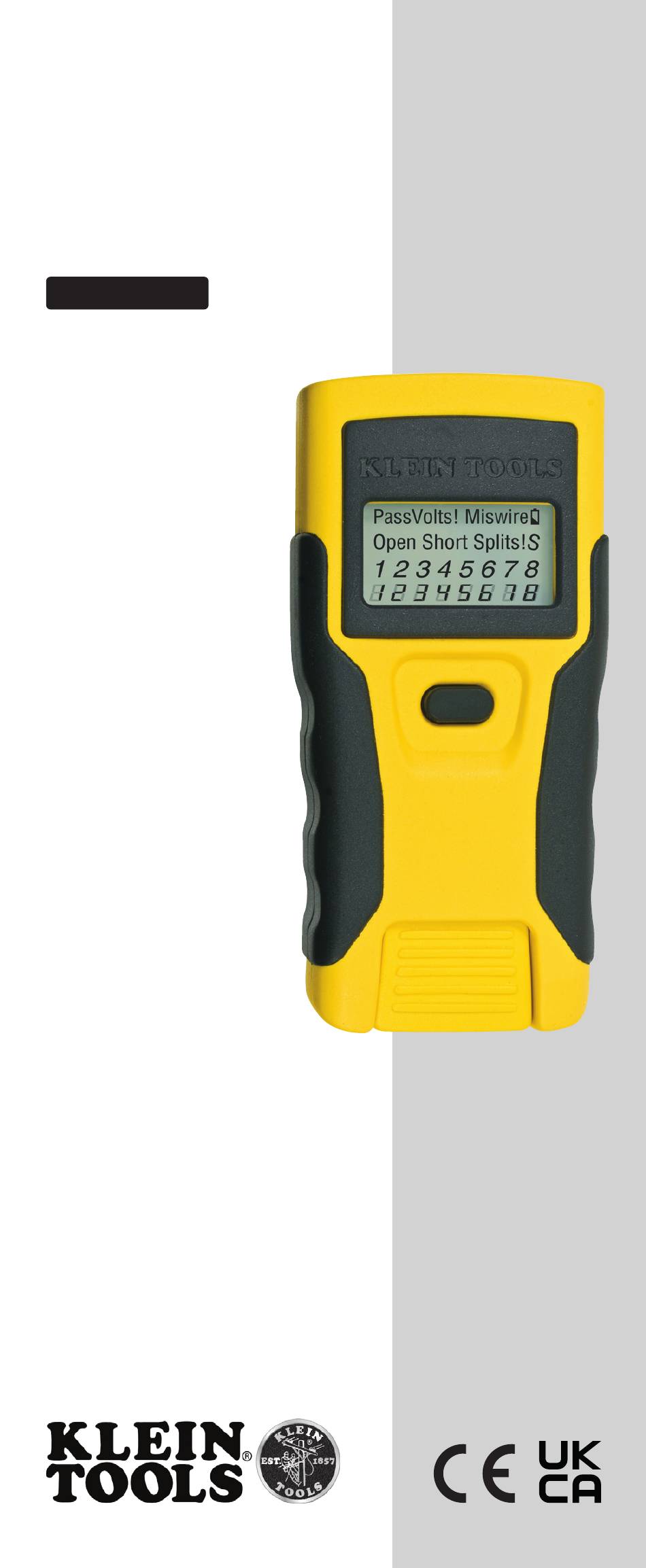

- Seite 1 Gebrauch- VDV526-052E sanleitung LAN Scout ™ DEUTSCH • GUT LESBARES LCD-DISPLAY • PRÜFUNG DES DATENKABELS • ERKENNT KURZSCHLÜSSE, UNTERBRECHUNGEN, VERPOLARITÄT, VERDRAHTUNGSFEHLER UND SPLIT PAIRS • TONGENERATOR • AUTOMATISCHE ABSCHALTUNG...
-
Seite 2: Allgemeine Technische Daten
DEUTSCH LAN Scout™ Jr. Gebrauchsanleitung ALLGEMEINE TECHNISCHE DATEN Das Gerät LAN Scout™ Jr. von Klein Tools ist ein tragbarer Kabeltester für Datenkabel. Es dient der Prüfung und Fehlersuche bei Kabeln mit RJ45-Steckern und verfügt über einen Tongenerator zur leichten Kabelverfolgung. - Seite 3 DISPLAY Pass: „Pass“ leuchtet auf, wenn es sich bei dem Kabel um ein ordnungsgemäß verdrahtetes T568A/B-Datenkabel mit 4 Adernpaaren oder ein Crossover(Uplink)-Kabel handelt. Bei einem Crossover-Kabel blinken die Stiftnummern der gekreuzten Adernpaare und es wird abwechselnd „C“ angezeigt. Kabelfehler: Das Symbol „Miswire“ wird nur angezeigt, wenn die Verdrahtung des Kabels keinem der Verkabelungsstandards entspricht.
- Seite 4 DEUTSCH BEDIENUNGSTASTE Das LAN Scout™ Jr. verfügt über eine Ein-Tasten-Bedienung, mit der sowohl eine Prüfung gestartet werden kann, als auch andere Funktionen und Optionen ausgewählt werden können. Unterschiedlich langes Drücken von weniger als ca. 1 s (kurzes Drücken) und mehr als 1 s (langes Drücken) wird erkannt.
-
Seite 5: Verdrahtungen Und Display-Anzeigen - Beispiele
VERDRAHTUNGEN UND DISPLAY-ANZEIGEN – BEISPIELE Korrekt verdrahtetes UTP-Kabel (T568A): T568B ist elektrisch identisch mit T568A, allerdings sind die grünen und orangefarbenen Adernpaare vertauscht. Beide Standards funktionieren, solange an beiden Enden einer Kabelführung oder eines Patchkabels der gleiche Standard verwendet wird. Beim Kombinieren der Standards „A“... -
Seite 6: T568A-Kabel Mit Einem Kurzschluss Und Einer Unterbrechung (Offene Stelle)
DEUTSCH VERDRAHTUNGEN UND DISPLAY-ANZEIGEN – BEISPIELE T568A-Kabel mit einem Kurzschluss und einer Unterbrechung (offene Stelle): Die Stifte des Adernpaars 1-2 sind kurzgeschlossen und im Adernpaar 7-8 befindet sich eine offene Stelle. Die zugehörigen Stifte zu den Fehlern werden blinkend angezeigt. Die Striche in der untersten Display-Zeile (Remote-Zeile) zeigen den Kurzschluss und die fehlenden Nummern in... -
Seite 7: Reinigung
BATTERIEWECHSEL Entfernen Sie mit einem Kreuzschlitz-Schraubendreher PH 0 die einzelne Schraube, die sich mittig auf der Rückseite des LAN Scout™ Jr. befindet. Entfernen Sie die Batterieabdeckung. Entsorgen Sie die leeren Batterien sachgerecht. Wenn Sie vorsichtig mit der Handfläche der gewölbten Hand auf die Rückseite des LAN Scout™... - Seite 8 DEUTSCH NOTIZEN MKT139631T - BASED ON 139631T Rev 02/22 D...
