DEUTSCH
ALLGEMEINE PRÜFVERFAHREN (FORTS.)
• Wenn KEINE Test­n­Map
(bei einer Prüfung an nur einem Kabelende), prüft der VDV
Commander die Länge eines jeden Paars auf Leitungsunter­
brechung, Kurzschluss und Split Pairs. Mit einer Prüfung an
nur einem Kabelende wird nicht die Konnektivität am gegen­
überliegenden Ende des Kabels geprüft.
• Wird eine Remote­Einheit verwendet, schließen Sie die
Remote­Einheit am anderen Ende des Kabels an.
• Zur Kalibrierung der VoP schließen Sie ein Kabel mit
bekannter Länge an den VDV Commander an und drücken Sie
die Pfeiltasten, um die VoP zu erhöhen oder zu verringern.
Drücken Sie die Links/Rechts­Pfeiltasten, um je eine Ziffer
der VoP auszuwählen und zu ändern.
• Drücken Sie beim Einstellen der VoP die Taste „Test"
(Prüfen), bis die gewünschte Kabellänge angezeigt wird.
• Rufen Sie zum Speichern der kalibrierten VoP das Ein­
stellungsmenü auf und drücken Sie die Funktionstaste „Save"
(Speichern)
HINWEIS: Die eingestellte VoP wird neben dem RJ45­ oder
Koaxial­Symbol angezeigt.
• Drücken Sie die grüne Taste „Test" (Prüfen)
die Funktionstaste „Loop Mode" (Schleifenmodus)
weitere Prüfungen durchzuführen.
• Drücken Sie zum Speichern einer Kabelprüfung die
Funktionstaste „Save" (Speichern)
• Verwenden Sie die Pfeiltasten
Taste „Enter" (Eingabe)
benennen.
• Drücken Sie die Funktionstaste „Save" (Speichern)
die Kabelprüfungsdatei zu speichern.

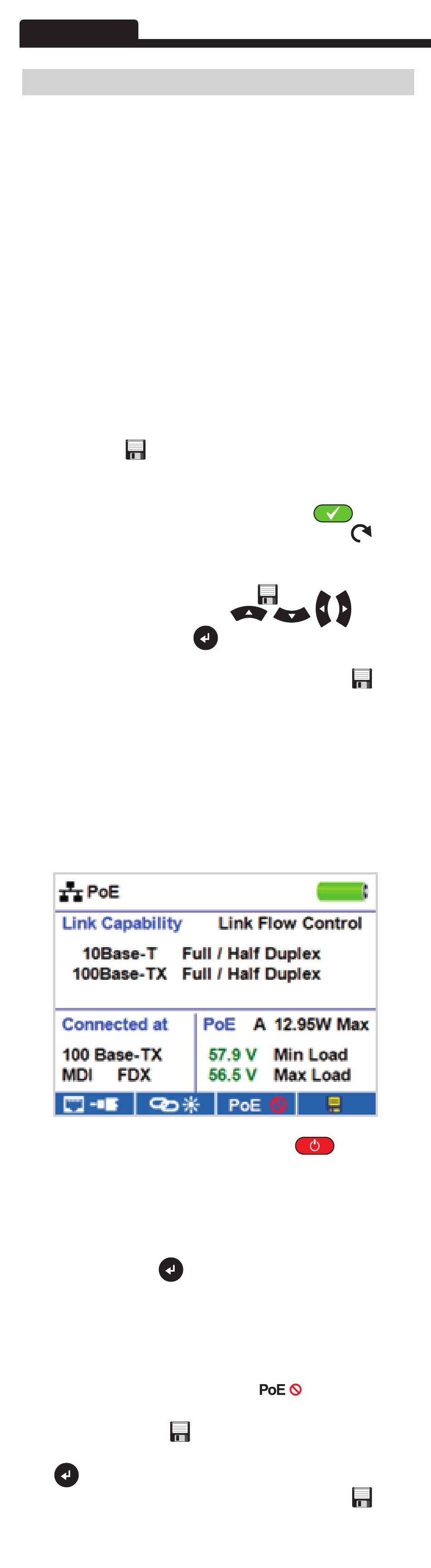

Netzwerk­/Power­Over­Ethernet­PoE­Prüfung
Durch die PoE­Prüfung erkennt der VDV Commander die
Linkfähigkeit einer Netzwerkleitung und ihren Verbindungsstatus.
VDV Commander erkennt, ob PoE vorhanden ist, erkennt die
PoE­Klasse gemäß IEEE 802.3 af/at und misst PoE­Spannungen
unter Last. Die Netzwerk­/PoE­Prüfungen können gespeichert und
ausgedruckt werden.
• Drücken Sie die Taste „On/Off" (Ein/Aus)
VDV Commander einzuschalten.
• Schließen Sie den VDV Commander an einen Switch oder
eine aktive Netzwerkbuchse an.
• Verwenden Sie die Links/Rechts­Pfeiltasten, um das Symbol
für Netzwerk/PoE auszuwählen, und drücken Sie die Taste
„Enter" (Eingabe)
Network/PoE.
• Der VDV Commander erkennt automatisch Linkfähigkeit,
Geschwindigkeit der Verbindung, PoE­Klasse und minimale/
maximale PoE­Spannung und zeigt diese Daten an.
• Möchten Sie nur eine Netzwerkprüfung durchführen, drücken
Sie die Funktionstaste „PoE" (PoE)
• Drücken Sie zum Speichern der PoE­Daten die Funktionstaste
„Save" (Speichern)
• Verwenden Sie die Pfeiltasten und die Taste „Enter" (Eingabe)
, um die PoE­Datei zu benennen.
• Drücken Sie die Funktionstaste „Save" (Speichern)
die PoE­Datei zu speichern.
