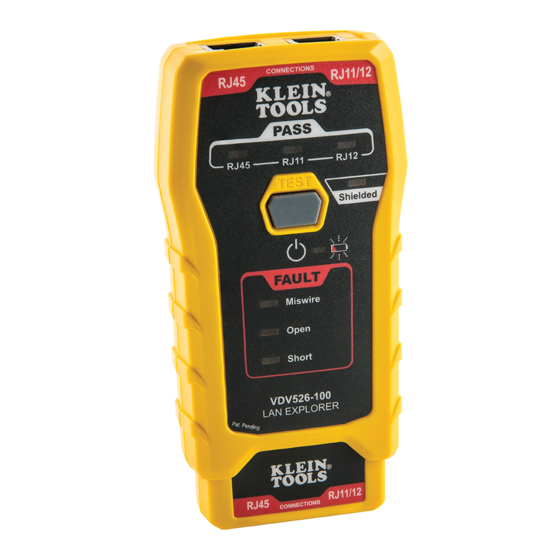

Klein Tools LAN EXPLORER VDV526-100 Anleitung

LAN EXPLORER™ PRÜFGERÄT MIT REMOTE-EINHEIT – ANLEITUNG
FUNKTIONSDETAILS
1
3
5
8
12
10
9
11
VDV526-100
PRÜFGERÄT
1.
RJ45, geschirmte Buchse
2.
RJ11/RJ12, geschirmte Buchse
3.
BESTANDEN-Anzeigen
2
4.
Schirmungsanzeige
5.
Prüftaste
6.
Anzeige niedriger Batteriestand
7.
Einschaltanzeige
8.
NICHT BESTANDEN-Anzeigen
9.
Batterieabdeckung
10.
Schraube
REMOTE-EINHEIT
11.
Freigabehaken
12.
RJ45, geschirmte Buchse
4
13.
RJ11/RJ12, geschirmte Buchse
HINWEIS: In diesem Prüfer sind
7
keine vom Benutzer wartbaren
Teile vorhanden.
6
13
ANZEIGEN DER VERDRAHTUNGSBEDINGUNGEN
Abb. 1
1
KORREKT VERDRAHTETES T568A
VORDERES ENDE
KORREKT VERDRAHTETES T568B
VORDERES ENDE
T568A-KABEL MIT KURZSCHLUSS UND UNTERBRECHUNG
VORDERES ENDE
Die Stifte des Adernpaars 1-2 sind kurzgeschlossen und im Adernpaar 7-8 befindet sich eine
offene Stelle. Die KURZE LED und die OFFENE LED leuchten gleichzeitig auf.
T568A-KABEL MIT EINEM VERDRAHTUNGSFEHLER
UND UNERKANNTEM DURCHGANG
VORDERES ENDE
Die Kontaktstifte 1 und 2 am vorderen Ende sind mit den
Kontaktstiften 2 und 1 am hinteren Ende verbunden.
8
HINTERES ENDE
HINTERES ENDE
HINTERES ENDE
HINTERES ENDE
