Inhaltszusammenfassung für Klein Tools VDV500-051

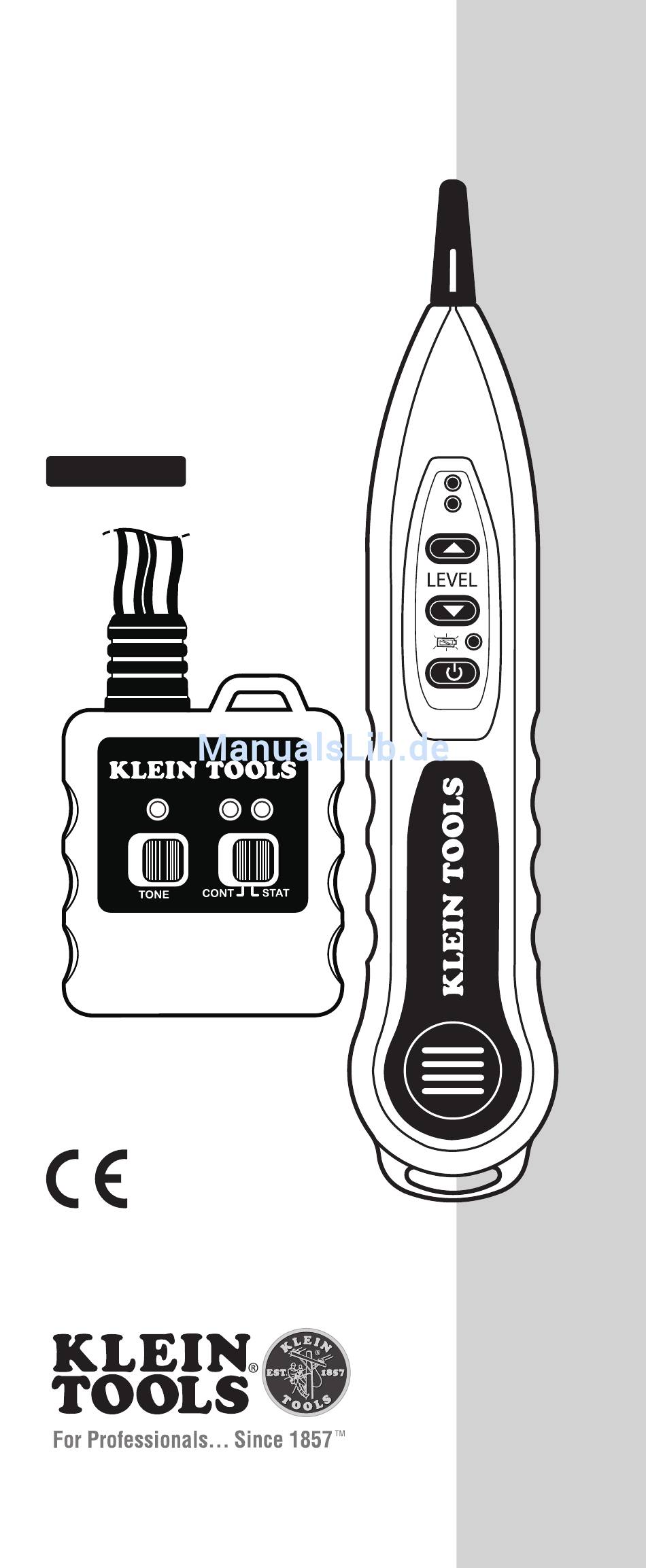

- Seite 1 Gebrauchs- anleitung TONEcube und PROBEplus VDV500-051 & VDV500-060 DEUTSCH www.kleintools.com...
- Seite 2 • Tonleistung: 8 dBm (bis 600 Ω bis der Batteriestand niedrig ist) MERKMALE PROBEplus PROBEplus von Klein Tools ist ein professioneller Tontracer für die Leitungs- und Kabelortung. Das Gerät verfügt über eine digitale Lautstärkeregelung und einen eingebauten Lautsprecher für die Kabelverfolgung und -ortung.
- Seite 3 ALLGEMEINE TECHNISCHE DATEN PROBEplus • Abmessungen: 25,02 x 5,08 x 2,90 cm (9,85" x 2,00" x 1,14") • Gewicht: 170 g (6,0 oz.) mit Batterie • Betriebstemperatur: 0 °C bis 50 °C / 32 °F bis 122 °F • Aufbewahrungstemperatur: -20 °C bis 60 °C / -4 °F bis 140 °F •...
- Seite 4 DEUTSCH FRONTBLENDE TONEcube • LEDs 1. Ton-LED: Blinkt einmal pro Sekunde, wenn der Ton eingeschaltet ist. Blinkt schnell, wenn der Batteriestand niedrig ist. Schaltet sich abwechselnd ein und aus, wenn sich die Tonkadenz ändert. 2. NRM (normale Polung): Die grüne LED ist eingeschaltet, wenn bei einer Telefonleitung eine Gleichspannung mit normaler Polung im Zustandsmodus anliegt.
- Seite 5 FRONTBLENDE PROBEplus • LEDs 1. LED für Tonerkennung: Die grüne LED über den Stufenschaltern leuchtet, wenn das erfasste Signal den festgelegten Schwellenwert überschreitet. Der Schwellenwert wird mit den Stufenschaltern festgelegt. 2. Überlast-LED: Die rote LED über der Erkennungs-LED leuchtet bei Überlast des Verstärkers.
-
Seite 6: Anschlussmöglichkeiten
DEUTSCH 5. Drücken oder tippen Sie beim PROBEplus-Gerät die Ein-/Ausschalttaste an. 6. Stellen Sie die Lautstärke mithilfe der Pfeiltasten auf eine angenehme Stufe ein. Ist das Signal in der Nähe des Kabels sehr laut, muss die Lautstärke ggf. verrin- gert werden, um eine Überlast zu vermeiden. Bei Überlast des Verstärkers können geringe Signalerhöhungen oder -abnahmen an der Spitze nicht gehört werden. - Seite 7 Wenn sich der Schalter CONT-STAT in der Position CONT (Durchgangsmodus) befindet, leuchtet die rote LED am Generator, wenn das Kabel kurzgeschlossen wird. Das könnte eine weitere Person darauf hinweisen, dass das Paar gefunden wurde, und mit dem nächsten Paar fortgefahren werden kann. EINSTELLUNG DER TONSIGNALE BEIM TONEcube Die Tonkadenz oder die Klangart können mithilfe des Tonschalters (TONE) geändert werden.
-
Seite 8: Garantie
DEUTSCH TONEcube - BATTERIEWECHSEL 1. Entfernen Sie die Schraube, die sich unten auf der Rückseite des TONEcube befindet, mit einem Kreuzschlitz-Schraubendreher PH 0. Entfernen Sie die Batterieabdeckung. 2. Entsorgen Sie die leere Batterie sachgerecht. 3. Verwenden Sie eine neue 9-Volt-Alkalibatterie (IEC 6LR61, ANSI/NEDA 1640A). 4.
