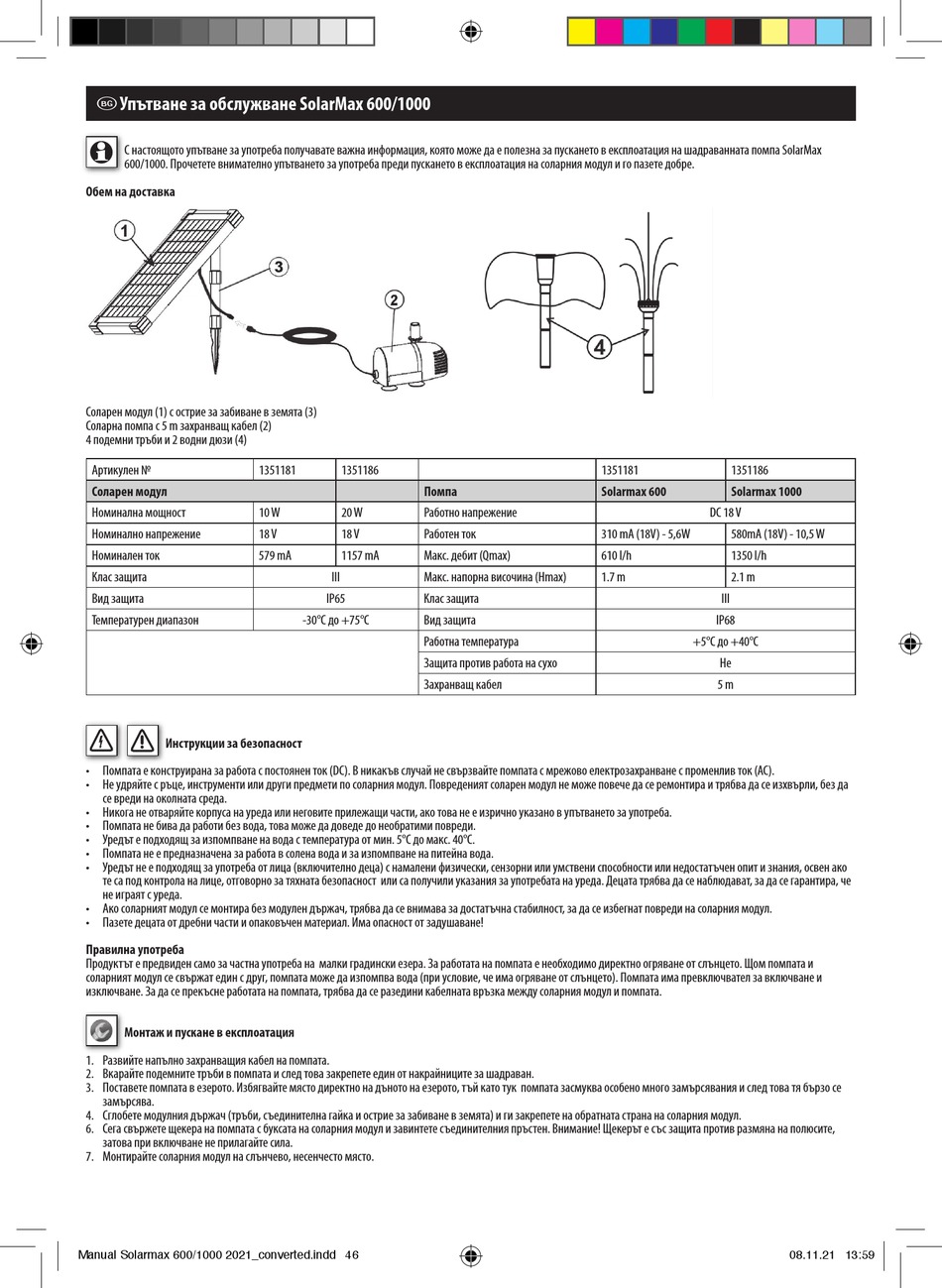

[ Упътване за обслужване SolarMax 600/1000
С настоящото упътване за употреба получавате важна информация, която може да е полезна за пускането в експлоатация на шадраванната помпа SolarMax
600/1000. Прочетете внимателно упътването за употреба преди пускането в експлоатация на соларния модул и го пазете добре.
Обем на доставка
Соларен модул (1) с острие за забиване в земята (3)
Соларна помпа с 5 m захранващ кабел (2)
4 подемни тръби и 2 водни дюзи (4)
Артикулен №
Артикулен №
Соларен модул
Соларен модул
Номинална мощност
Номинална мощност
Номинално напрежение
Номинално напрежение
Номинален ток
Номинален ток
Клас защита
Клас защита
Вид защита
Вид защита
Температурен диапазон
Температурен диапазон
Инструкции за безопасност
• Помпата е конструирана за работа с постоянен ток (DC). В никакъв случай не свързвайте помпата с мрежово електрозахранване с променлив ток (AC).
• Не удряйте с ръце, инструменти или други предмети по соларния модул. Повреденият соларен модул не може повече да се ремонтира и трябва да се изхвърли, без да
се вреди на околната среда.
• Никога не отваряйте корпуса на уреда или неговите прилежащи части, ако това не е изрично указано в упътването за употреба.
• Помпата не бива да работи без вода, това може да доведе до необратими повреди.
• Уредът е подходящ за изпомпване на вода с температура от мин. 5°C до макс. 40°C.
• Помпата не е предназначена за работа в солена вода и за изпомпване на питейна вода.
• Уредът не е подходящ за употреба от лица (включително деца) с намалени физически, сензорни или умствени способности или недостатъчен опит и знания, освен ако
те са под контрола на лице, отговорно за тяхната безопасност или са получили указания за употребата на уреда. Децата трябва да се наблюдават, за да се гарантира, че
не играят с уреда.
• Ако соларният модул се монтира без модулен държач, трябва да се внимава за достатъчна стабилност, за да се избегнат повреди на соларния модул.
• Пазете децата от дребни части и опаковъчен материал. Има опасност от задушаване!
Правилна употреба
Продуктът е предвиден само за частна употреба на малки градински езера. За работата на помпата е необходимо директно огряване от слънцето. Щом помпата и
соларният модул се свържат един с друг, помпата може да изпомпва вода (при условие, че има огряване от слънцето). Помпата има превключвател за включване и
изключване. За да се прекъсне работата на помпата, трябва да се разедини кабелната връзка между соларния модул и помпата.
Монтаж и пускане в експлоатация
1. Развийте напълно захранващия кабел на помпата.
2. Вкарайте подемните тръби в помпата и след това закрепете един от накрайниците за шадраван.
3. Поставете помпата в езерото. Избягвайте място директно на дъното на езерото, тъй като тук помпата засмуква особено много замърсявания и след това тя бързо се
замърсява.
4. Сглобете модулния държач (тръби, съединителна гайка и острие за забиване в земята) и ги закрепете на обратната страна на соларния модул.
6. Сега свържете щекера на помпата с буксата на соларния модул и завинтете съединителния пръстен. Внимание! Щекерът е със защита против размяна на полюсите,
затова при включване не прилагайте сила.
7. Монтирайте соларния модул на слънчево, несенчесто място.
Manual Solarmax 600/1000 2021_converted.indd 46 Manual Solarmax 600/1000 2021_converted.indd 46
1351181 1351186
1351181
Помпа
10 W 20 W Работно напрежение
10 W
18 V 18 V Работен ток
DC 18 V
579 mA 1157 mA Макс. дебит (Qmax)
579 mA
III Макс. напорна височина (Hmax)
III
IP65 Клас защита
IP65
-30°C до +75°C Вид защита
-30°C до +75°C
Работна температура
Защита против работа на сухо
Захранващ кабел
1351181
Solarmax 600
Помпа
Работно напрежение
310 mA (18V) - 5,6W
Работен ток
610 l/h
Макс. дебит (Qmax)
1.7 m
Макс. напорна височина (Hmax)
Клас защита
Вид защита
Работна температура
Защита против работа на сухо
Захранващ кабел
1351186
Solarmax 1000
DC 18 V
DC 18 V
580mA (18V) - 10,5 W
335 mA - 6 W
1350 l/h
610 l/h
2.1 m
1,7 m
III
III
IP68
IP68
+5°C до +40°C
+5°C до +40°C
Не
Не
5 m
5 m
