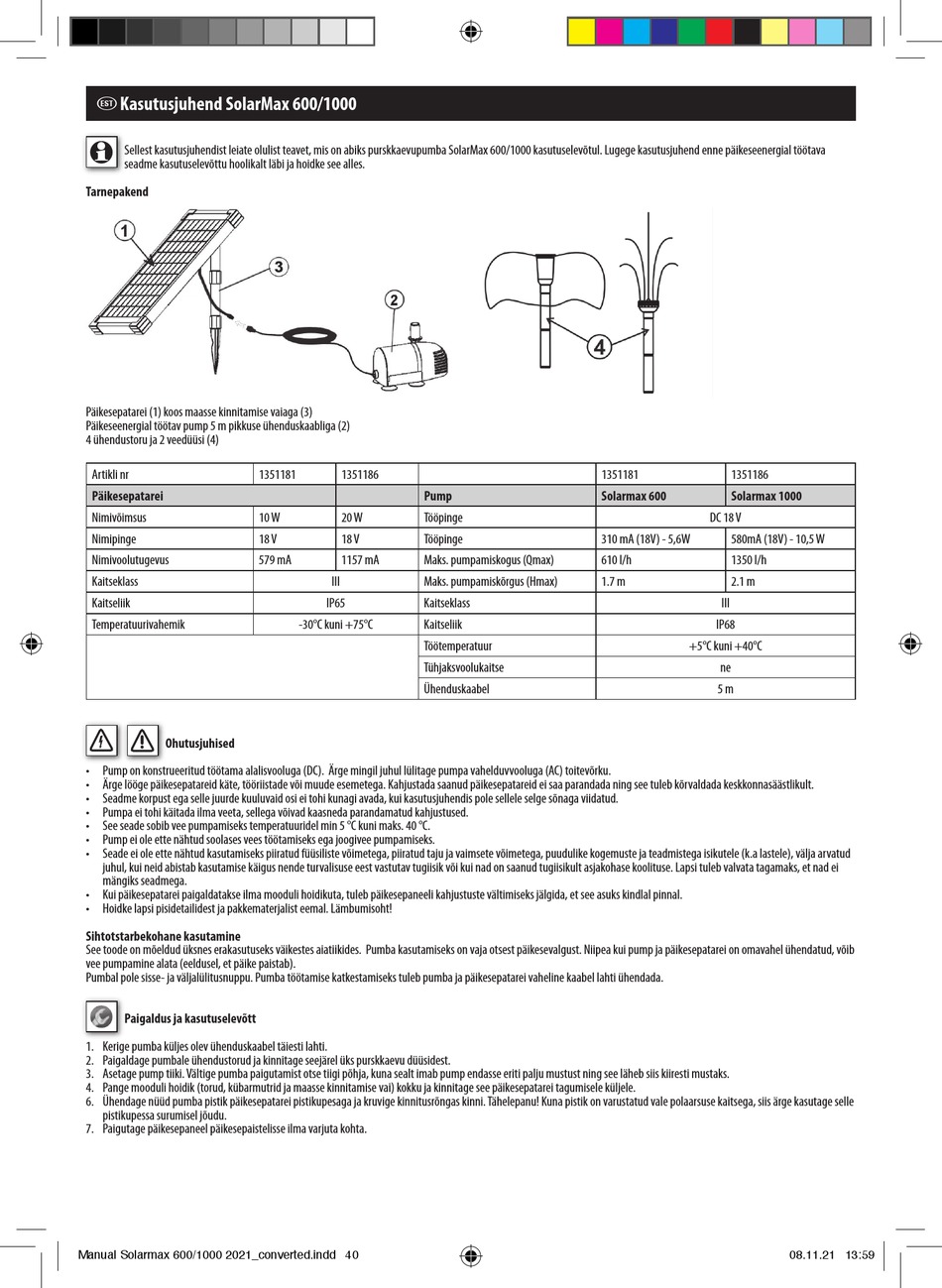

ubbink SolarMax 600 Bedienungsanleitung Seite 40

i Kasutusjuhend SolarMax 600/1000
Sellest kasutusjuhendist leiate olulist teavet, mis on abiks purskkaevupumba SolarMax 600/1000 kasutuselevõtul. Lugege kasutusjuhend enne päikeseenergial töötava
seadme kasutuselevõttu hoolikalt läbi ja hoidke see alles.
Tarnepakend
Päikesepatarei (1) koos maasse kinnitamise vaiaga (3)
Päikeseenergial töötav pump 5 m pikkuse ühenduskaabliga (2)
4 ühendustoru ja 2 veedüüsi (4)
Artikli nr
Artikli nr
Päikesepatarei
Päikesepatarei
Nimivõimsus
Nimivõimsus
Nimipinge
Nimipinge
Nimivoolutugevus
Nimivoolutugevus
Kaitseklass
Kaitseklass
Kaitseliik
Kaitseliik
Temperatuurivahemik
Temperatuurivahemik
Ohutusjuhised
• Pump on konstrueeritud töötama alalisvooluga (DC). Ärge mingil juhul lülitage pumpa vahelduvvooluga (AC) toitevõrku.
• Ärge lööge päikesepatareid käte, tööriistade või muude esemetega. Kahjustada saanud päikesepatareid ei saa parandada ning see tuleb kõrvaldada keskkonnasäästlikult.
• Seadme korpust ega selle juurde kuuluvaid osi ei tohi kunagi avada, kui kasutusjuhendis pole sellele selge sõnaga viidatud.
• Pumpa ei tohi käitada ilma veeta, sellega võivad kaasneda parandamatud kahjustused.
• See seade sobib vee pumpamiseks temperatuuridel min 5 °C kuni maks. 40 °C.
• Pump ei ole ette nähtud soolases vees töötamiseks ega joogivee pumpamiseks.
• Seade ei ole ette nähtud kasutamiseks piiratud füüsiliste võimetega, piiratud taju ja vaimsete võimetega, puudulike kogemuste ja teadmistega isikutele (k.a lastele), välja arvatud
juhul, kui neid abistab kasutamise käigus nende turvalisuse eest vastutav tugiisik või kui nad on saanud tugiisikult asjakohase koolituse. Lapsi tuleb valvata tagamaks, et nad ei
mängiks seadmega.
• Kui päikesepatarei paigaldatakse ilma mooduli hoidikuta, tuleb päikesepaneeli kahjustuste vältimiseks jälgida, et see asuks kindlal pinnal.
• Hoidke lapsi pisidetailidest ja pakkematerjalist eemal. Lämbumisoht!
Sihtotstarbekohane kasutamine
See toode on mõeldud üksnes erakasutuseks väikestes aiatiikides. Pumba kasutamiseks on vaja otsest päikesevalgust. Niipea kui pump ja päikesepatarei on omavahel ühendatud, võib
vee pumpamine alata (eeldusel, et päike paistab).
Pumbal pole sisse- ja väljalülitusnuppu. Pumba töötamise katkestamiseks tuleb pumba ja päikesepatarei vaheline kaabel lahti ühendada.
Paigaldus ja kasutuselevõtt
1. Kerige pumba küljes olev ühenduskaabel täiesti lahti.
2. Paigaldage pumbale ühendustorud ja kinnitage seejärel üks purskkaevu düüsidest.
3. Asetage pump tiiki. Vältige pumba paigutamist otse tiigi põhja, kuna sealt imab pump endasse eriti palju mustust ning see läheb siis kiiresti mustaks.
4. Pange mooduli hoidik (torud, kübarmutrid ja maasse kinnitamise vai) kokku ja kinnitage see päikesepatarei tagumisele küljele.
6. Ühendage nüüd pumba pistik päikesepatarei pistikupesaga ja kruvige kinnitusrõngas kinni. Tähelepanu! Kuna pistik on varustatud vale polaarsuse kaitsega, siis ärge kasutage selle
pistikupessa surumisel jõudu.
7. Paigutage päikesepaneel päikesepaistelisse ilma varjuta kohta.
Manual Solarmax 600/1000 2021_converted.indd 40 Manual Solarmax 600/1000 2021_converted.indd 40
1351181 1351186
1351181
Pump
10 W 20 W Tööpinge
10 W
18 V 18 V Tööpinge
DC 18 V
579 mA 1157 mA Maks. pumpamiskogus (Qmax)
579 mA
III Maks. pumpamiskõrgus (Hmax)
III
IP65 Kaitseklass
IP65
-30°C kuni +75°C Kaitseliik
-30 °C kuni +75 °C
Töötemperatuur
Tühjaksvoolukaitse
Ühenduskaabel
1351181
Solarmax 600
Pump
Tööpinge
310 mA (18V) - 5,6W
Tööpinge
610 l/h
Maks. pumpamiskogus (Qmax)
1.7 m
Maks. pumpamiskõrgus (Hmax)
Kaitseklass
Kaitseliik
Töötemperatuur
Tühjaksvoolukaitse
Ühenduskaabel
1351186
Solarmax 1000
DC 18 V
DC 18 V
580mA (18V) - 10,5 W
335 mA - 6 W
1350 l/h
610 l/h
2.1 m
1,7 m
III
III
IP68
IP68
+5°C kuni +40°C
+5 °C kuni +40 °C
ne
ei
5 m
5 m
