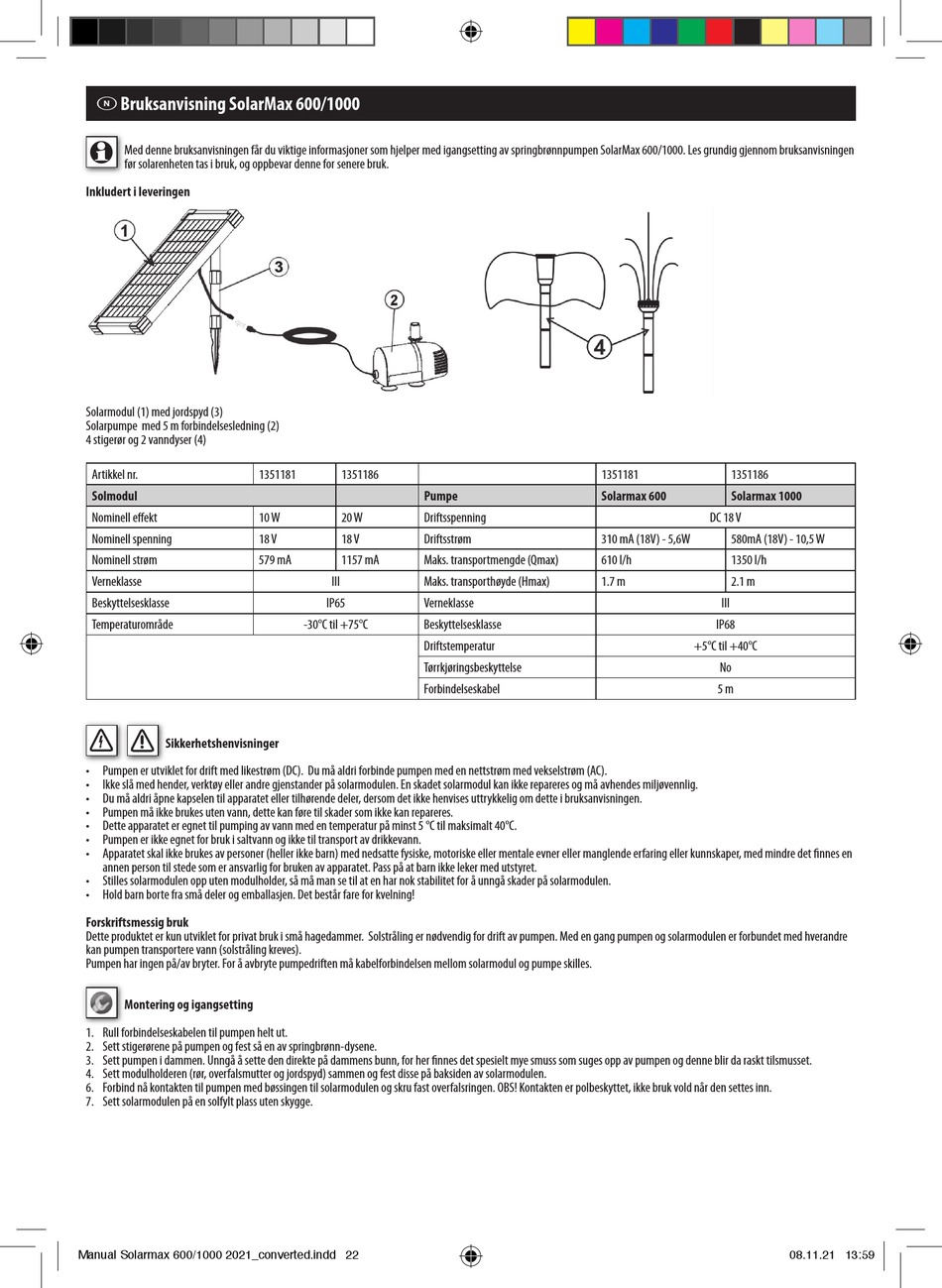

- Bruksanvisning SolarMax 600/1000
Med denne bruksanvisningen får du viktige informasjoner som hjelper med igangsetting av springbrønnpumpen SolarMax 600/1000. Les grundig gjennom bruksanvisningen
før solarenheten tas i bruk, og oppbevar denne for senere bruk.

Inkludert i leveringen

Solarmodul (1) med jordspyd (3)
Solarpumpe med 5 m forbindelsesledning (2)
4 stigerør og 2 vanndyser (4)
Artikkel nr.
Artikkel nr.
Solmodul
Solarmodul
Nominell effekt
Nominell effekt
Nominell spenning
Nominell spenning
Nominell strøm
Nominell strøm
Verneklasse
Verneklasse
Beskyttelsesklasse
Beskyttelsesklasse
Temperaturområde
Temperaturområde
Sikkerhetshenvisninger
• Pumpen er utviklet for drift med likestrøm (DC). Du må aldri forbinde pumpen med en nettstrøm med vekselstrøm (AC).
• Ikke slå med hender, verktøy eller andre gjenstander på solarmodulen. En skadet solarmodul kan ikke repareres og må avhendes miljøvennlig.
• Du må aldri åpne kapselen til apparatet eller tilhørende deler, dersom det ikke henvises uttrykkelig om dette i bruksanvisningen.
• Pumpen må ikke brukes uten vann, dette kan føre til skader som ikke kan repareres.
• Dette apparatet er egnet til pumping av vann med en temperatur på minst 5 °C til maksimalt 40°C.
• Pumpen er ikke egnet for bruk i saltvann og ikke til transport av drikkevann.
• Apparatet skal ikke brukes av personer (heller ikke barn) med nedsatte fysiske, motoriske eller mentale evner eller manglende erfaring eller kunnskaper, med mindre det finnes en
annen person til stede som er ansvarlig for bruken av apparatet. Pass på at barn ikke leker med utstyret.
• Stilles solarmodulen opp uten modulholder, så må man se til at en har nok stabilitet for å unngå skader på solarmodulen.
• Hold barn borte fra små deler og emballasjen. Det består fare for kvelning!

Forskriftsmessig bruk

Dette produktet er kun utviklet for privat bruk i små hagedammer. Solstråling er nødvendig for drift av pumpen. Med en gang pumpen og solarmodulen er forbundet med hverandre
kan pumpen transportere vann (solstråling kreves).
Pumpen har ingen på/av bryter. For å avbryte pumpedriften må kabelforbindelsen mellom solarmodul og pumpe skilles.

Montering og igangsetting

1. Rull forbindelseskabelen til pumpen helt ut.
2. Sett stigerørene på pumpen og fest så en av springbrønn-dysene.
3. Sett pumpen i dammen. Unngå å sette den direkte på dammens bunn, for her finnes det spesielt mye smuss som suges opp av pumpen og denne blir da raskt tilsmusset.
4. Sett modulholderen (rør, overfalsmutter og jordspyd) sammen og fest disse på baksiden av solarmodulen.
6. Forbind nå kontakten til pumpen med bøssingen til solarmodulen og skru fast overfalsringen. OBS! Kontakten er polbeskyttet, ikke bruk vold når den settes inn.
7. Sett solarmodulen på en solfylt plass uten skygge.
Manual Solarmax 600/1000 2021_converted.indd 22 Manual Solarmax 600/1000 2021_converted.indd 22
1351181 1351186
1351181
Pumpe
10 W 20 W Driftsspenning
10 W
18 V 18 V Driftsstrøm
DC 18 V
579 mA 1157 mA Maks. transportmengde (Qmax)
579 mA
III Maks. transporthøyde (Hmax)
III
IP65 Verneklasse
IP65
-30°C til +75°C Beskyttelsesklasse
-30°C til +75°C
Driftstemperatur
Tørrkjøringsbeskyttelse
Forbindelseskabel
1351181
Solarmax 600
Pumpe
Driftsspenning
310 mA (18V) - 5,6W
Driftsstrøm
610 l/h
Maks. transportmengde (Qmax)
1.7 m
Maks. transporthøyde (Hmax)
Verneklasse
Beskyttelsesklasse
Driftstemperatur
Tørrkjøringsbeskyttelse
Forbindelseskabel
1351186
Solarmax 1000
DC 18 V
DC 18 V
580mA (18V) - 10,5 W
335 mA - 6 W
1350 l/h
610 l/t
2.1 m
1,7 m
III
III
IP68
IP68
+5°C til +40°C
+5°C til +40°C
No
Nei
5 m
5 m
