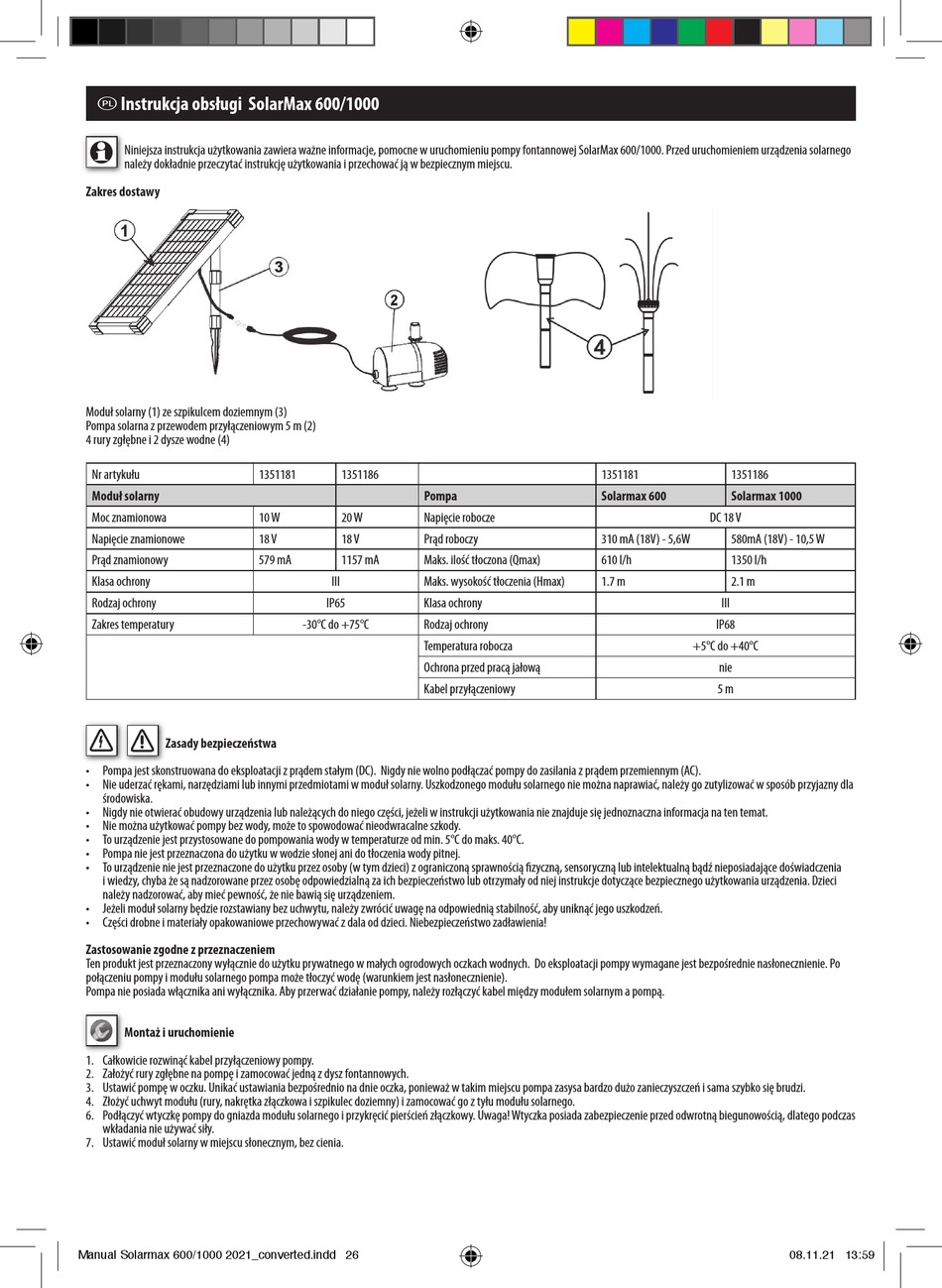

q Instrukcja obsługi SolarMax 600/1000
Niniejsza instrukcja użytkowania zawiera ważne informacje, pomocne w uruchomieniu pompy fontannowej SolarMax 600/1000. Przed uruchomieniem urządzenia solarnego
należy dokładnie przeczytać instrukcję użytkowania i przechować ją w bezpiecznym miejscu.

Zakres dostawy

Moduł solarny (1) ze szpikulcem doziemnym (3)
Pompa solarna z przewodem przyłączeniowym 5 m (2)
4 rury zgłębne i 2 dysze wodne (4)
Nr artykułu
Nr artykułu
Moduł solarny
Moduł solarny
Moc znamionowa
Moc znamionowa
Napięcie znamionowe
Napięcie znamionowe
Prąd znamionowy
Prąd znamionowy
Klasa ochrony
Klasa ochrony
Rodzaj ochrony
Rodzaj ochrony
Zakres temperatury
Zakres temperatury
Zasady bezpieczeństwa
• Pompa jest skonstruowana do eksploatacji z prądem stałym (DC). Nigdy nie wolno podłączać pompy do zasilania z prądem przemiennym (AC).
• Nie uderzać rękami, narzędziami lub innymi przedmiotami w moduł solarny. Uszkodzonego modułu solarnego nie można naprawiać, należy go zutylizować w sposób przyjazny dla
środowiska.
• Nigdy nie otwierać obudowy urządzenia lub należących do niego części, jeżeli w instrukcji użytkowania nie znajduje się jednoznaczna informacja na ten temat.
• Nie można użytkować pompy bez wody, może to spowodować nieodwracalne szkody.
• To urządzenie jest przystosowane do pompowania wody w temperaturze od min. 5°C do maks. 40°C.
• Pompa nie jest przeznaczona do użytku w wodzie słonej ani do tłoczenia wody pitnej.
• To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) z ograniczoną sprawnością fizyczną, sensoryczną lub intelektualną bądź nieposiadające doświadczenia
i wiedzy, chyba że są nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej instrukcje dotyczące bezpiecznego użytkowania urządzenia. Dzieci
należy nadzorować, aby mieć pewność, że nie bawią się urządzeniem.
• Jeżeli moduł solarny będzie rozstawiany bez uchwytu, należy zwrócić uwagę na odpowiednią stabilność, aby uniknąć jego uszkodzeń.
• Części drobne i materiały opakowaniowe przechowywać z dala od dzieci. Niebezpieczeństwo zadławienia!

Zastosowanie zgodne z przeznaczeniem

Ten produkt jest przeznaczony wyłącznie do użytku prywatnego w małych ogrodowych oczkach wodnych. Do eksploatacji pompy wymagane jest bezpośrednie nasłonecznienie. Po
połączeniu pompy i modułu solarnego pompa może tłoczyć wodę (warunkiem jest nasłonecznienie).
Pompa nie posiada włącznika ani wyłącznika. Aby przerwać działanie pompy, należy rozłączyć kabel między modułem solarnym a pompą.
Montaż i uruchomienie
1. Całkowicie rozwinąć kabel przyłączeniowy pompy.
2. Założyć rury zgłębne na pompę i zamocować jedną z dysz fontannowych.
3. Ustawić pompę w oczku. Unikać ustawiania bezpośrednio na dnie oczka, ponieważ w takim miejscu pompa zasysa bardzo dużo zanieczyszczeń i sama szybko się brudzi.
4. Złożyć uchwyt modułu (rury, nakrętka złączkowa i szpikulec doziemny) i zamocować go z tyłu modułu solarnego.
6. Podłączyć wtyczkę pompy do gniazda modułu solarnego i przykręcić pierścień złączkowy. Uwaga! Wtyczka posiada zabezpieczenie przed odwrotną biegunowością, dlatego podczas
wkładania nie używać siły.
7. Ustawić moduł solarny w miejscu słonecznym, bez cienia.
Manual Solarmax 600/1000 2021_converted.indd 26 Manual Solarmax 600/1000 2021_converted.indd 26
1351181 1351186
1351181
Pompa
10 W 20 W Napięcie robocze
10 W
18 V 18 V Prąd roboczy
DC 18 V
579 mA 1157 mA Maks. ilość tłoczona (Qmax)
579 mA
III Maks. wysokość tłoczenia (Hmax)
III
IP65 Klasa ochrony
IP65
-30°C do +75°C Rodzaj ochrony
od -30°C do +75°C
Temperatura robocza
Ochrona przed pracą jałową
Kabel przyłączeniowy
1351181
Solarmax 600
Pompa
Napięcie robocze
310 mA (18V) - 5,6W
Prąd roboczy
610 l/h
Maks. ilość tłoczona (Qmax)
1.7 m
Maks. wysokość tłoczenia (Hmax)
Klasa ochrony
Rodzaj ochrony
Temperatura robocza
Ochrona przed pracą jałową
Kabel przyłączeniowy
1351186
Solarmax 1000
DC 18 V
DC 18 V
580mA (18V) - 10,5 W
335 mA - 6 W
1350 l/h
610 l/h
2.1 m
1,7 m
III
III
IP68
IP68
+5°C do +40°C
od +5°C do +40°C
nie
nie
5 m
5 m
