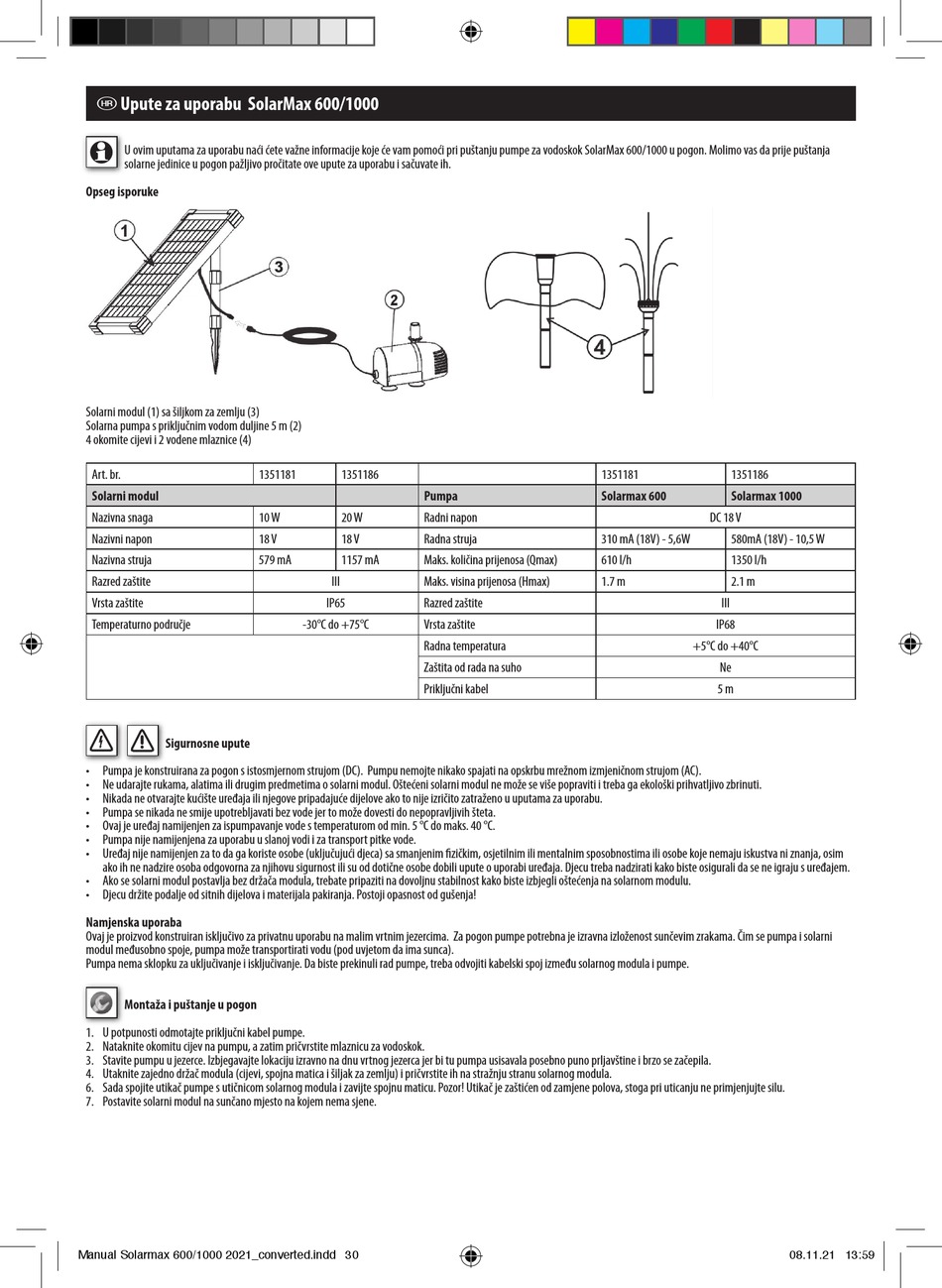

e Upute za uporabu SolarMax 600/1000
U ovim uputama za uporabu naći ćete važne informacije koje će vam pomoći pri puštanju pumpe za vodoskok SolarMax 600/1000 u pogon. Molimo vas da prije puštanja
solarne jedinice u pogon pažljivo pročitate ove upute za uporabu i sačuvate ih.

Opseg isporuke

Solarni modul (1) sa šiljkom za zemlju (3)
Solarna pumpa s priključnim vodom duljine 5 m (2)
4 okomite cijevi i 2 vodene mlaznice (4)
Art. br.
Art. br.
Solarni modul
Solarni modul
Nazivna snaga
Nazivna snaga
Nazivni napon
Nazivni napon
Nazivna struja
Nazivna struja
Razred zaštite
Razred zaštite
Vrsta zaštite
Vrsta zaštite
Temperaturno područje
Temperaturno područje

Sigurnosne upute

• Pumpa je konstruirana za pogon s istosmjernom strujom (DC). Pumpu nemojte nikako spajati na opskrbu mrežnom izmjeničnom strujom (AC).
• Ne udarajte rukama, alatima ili drugim predmetima o solarni modul. Oštećeni solarni modul ne može se više popraviti i treba ga ekološki prihvatljivo zbrinuti.
• Nikada ne otvarajte kućište uređaja ili njegove pripadajuće dijelove ako to nije izričito zatraženo u uputama za uporabu.
• Pumpa se nikada ne smije upotrebljavati bez vode jer to može dovesti do nepopravljivih šteta.
• Ovaj je uređaj namijenjen za ispumpavanje vode s temperaturom od min. 5 °C do maks. 40 °C.
• Pumpa nije namijenjena za uporabu u slanoj vodi i za transport pitke vode.
• Uređaj nije namijenjen za to da ga koriste osobe (uključujući djeca) sa smanjenim fizičkim, osjetilnim ili mentalnim sposobnostima ili osobe koje nemaju iskustva ni znanja, osim
ako ih ne nadzire osoba odgovorna za njihovu sigurnost ili su od dotične osobe dobili upute o uporabi uređaja. Djecu treba nadzirati kako biste osigurali da se ne igraju s uređajem.
• Ako se solarni modul postavlja bez držača modula, trebate pripaziti na dovoljnu stabilnost kako biste izbjegli oštećenja na solarnom modulu.
• Djecu držite podalje od sitnih dijelova i materijala pakiranja. Postoji opasnost od gušenja!

Namjenska uporaba

Ovaj je proizvod konstruiran isključivo za privatnu uporabu na malim vrtnim jezercima. Za pogon pumpe potrebna je izravna izloženost sunčevim zrakama. Čim se pumpa i solarni
modul međusobno spoje, pumpa može transportirati vodu (pod uvjetom da ima sunca).
Pumpa nema sklopku za uključivanje i isključivanje. Da biste prekinuli rad pumpe, treba odvojiti kabelski spoj između solarnog modula i pumpe.
Montaža i puštanje u pogon
1. U potpunosti odmotajte priključni kabel pumpe.
2. Nataknite okomitu cijev na pumpu, a zatim pričvrstite mlaznicu za vodoskok.
3. Stavite pumpu u jezerce. Izbjegavajte lokaciju izravno na dnu vrtnog jezerca jer bi tu pumpa usisavala posebno puno prljavštine i brzo se začepila.
4. Utaknite zajedno držač modula (cijevi, spojna matica i šiljak za zemlju) i pričvrstite ih na stražnju stranu solarnog modula.
6. Sada spojite utikač pumpe s utičnicom solarnog modula i zavijte spojnu maticu. Pozor! Utikač je zaštićen od zamjene polova, stoga pri uticanju ne primjenjujte silu.
7. Postavite solarni modul na sunčano mjesto na kojem nema sjene.
Manual Solarmax 600/1000 2021_converted.indd 30 Manual Solarmax 600/1000 2021_converted.indd 30
1351181 1351186
1351181
Pumpa
10 W 20 W Radni napon
10 W
18 V 18 V Radna struja
DC 18 V
579 mA 1157 mA Maks. količina prijenosa (Qmax)
579 mA
III Maks. visina prijenosa (Hmax)
III
IP65 Razred zaštite
IP65
-30°C do +75°C Vrsta zaštite
od -30°C do +75°C
Radna temperatura
Zaštita od rada na suho
Priključni kabel
1351181
Solarmax 600
Pumpa
Radni napon
310 mA (18V) - 5,6W
Radna struja
610 l/h
Maks. količina prijenosa (Qmax)
1.7 m
Maks. visina prijenosa (Hmax)
Razred zaštite
Vrsta zaštite
Radna temperatura
Zaštita od rada na suho
Priključni kabel
1351186
Solarmax 1000
DC 18 V
DC 18 V
580mA (18V) - 10,5 W
335 mA - 6 W
1350 l/h
610 l/h
2.1 m
1,7 m
III
III
IP68
IP68
+5°C do +40°C
od +5°C do +40°C
Ne
Ne
5 m
5 m
08.11.21 13:59 08.11.21 13:59
