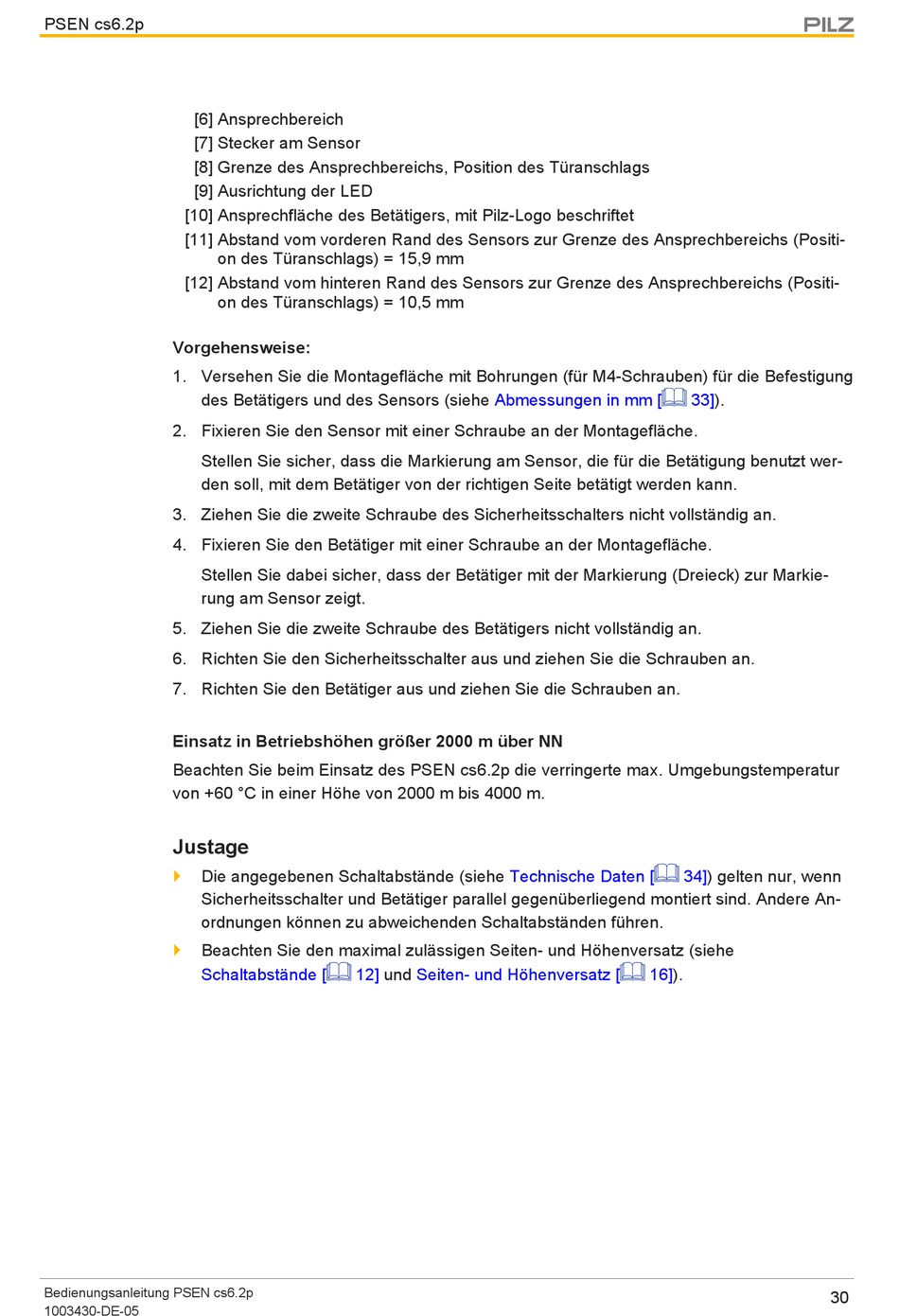

PSEN cs6.2p
[6] Ansprechbereich
[7] Stecker am Sensor
[8] Grenze des Ansprechbereichs, Position des Türanschlags
[9] Ausrichtung der LED
[10] Ansprechfläche des Betätigers, mit Pilz-Logo beschriftet
[11] Abstand vom vorderen Rand des Sensors zur Grenze des Ansprechbereichs (Positi-
[12] Abstand vom hinteren Rand des Sensors zur Grenze des Ansprechbereichs (Positi-
Vorgehensweise:
1. Versehen Sie die Montagefläche mit Bohrungen (für M4‑Schrauben) für die Befestigung
des Betätigers und des Sensors (siehe
2. Fixieren Sie den Sensor mit einer Schraube an der Montagefläche.
Stellen Sie sicher, dass die Markierung am Sensor, die für die Betätigung benutzt wer-
den soll, mit dem Betätiger von der richtigen Seite betätigt werden kann.
3. Ziehen Sie die zweite Schraube des Sicherheitsschalters nicht vollständig an.
4. Fixieren Sie den Betätiger mit einer Schraube an der Montagefläche.
Stellen Sie dabei sicher, dass der Betätiger mit der Markierung (Dreieck) zur Markie-
rung am Sensor zeigt.
5. Ziehen Sie die zweite Schraube des Betätigers nicht vollständig an.
6. Richten Sie den Sicherheitsschalter aus und ziehen Sie die Schrauben an.
7. Richten Sie den Betätiger aus und ziehen Sie die Schrauben an.
Einsatz in Betriebshöhen größer 2000 m über NN
Beachten Sie beim Einsatz des PSEN cs6.2p die verringerte max. Umgebungstemperatur
von +60 °C in einer Höhe von 2000 m bis 4000 m.
Justage
}
Die angegebenen Schaltabstände (siehe
Sicherheitsschalter und Betätiger parallel gegenüberliegend montiert sind. Andere An-
ordnungen können zu abweichenden Schaltabständen führen.
}
Beachten Sie den maximal zulässigen Seiten- und Höhenversatz (siehe
Schaltabstände [
Bedienungsanleitung PSEN cs6.2p
1003430-DE-05
on des Türanschlags) = 15,9 mm
on des Türanschlags) = 10,5 mm
12]
und
Abmessungen in mm [
Technische Daten [
Seiten- und Höhenversatz [
33]).
34]) gelten nur, wenn
16]).
30
