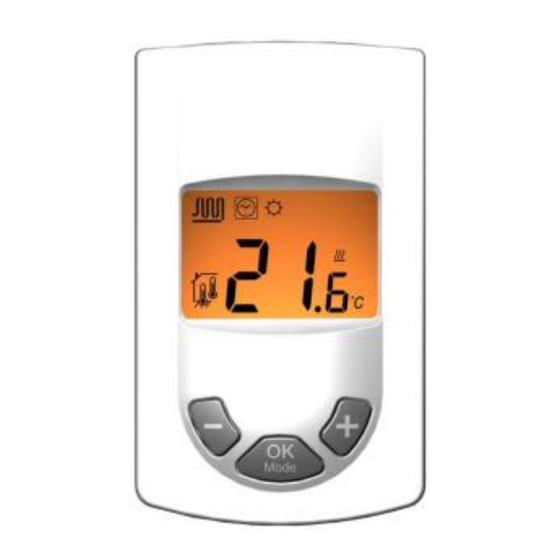

Radson UFH - RF Bedienungsanleitung

Digitaler raumthermostat funk
Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Digital RF
User Guide
GB
UFH - RF Digital thermostat
3-19
Guide d'utilisation
F
UFH - RF thermostat digital
20-36
Bedienungsanleitung
D
Digitaler Raumthermostat Funk
37-53
Gebruiksaanwijzing
Nl
UFH - RF Digitale thermostaat
54-70
Instrukcja Użytkowania
Pl
RF Termostat z wyświetlaczem
71-86

Werbung

loading

Verwandte Anleitungen für Radson UFH - RF

Inhaltszusammenfassung für Radson UFH - RF

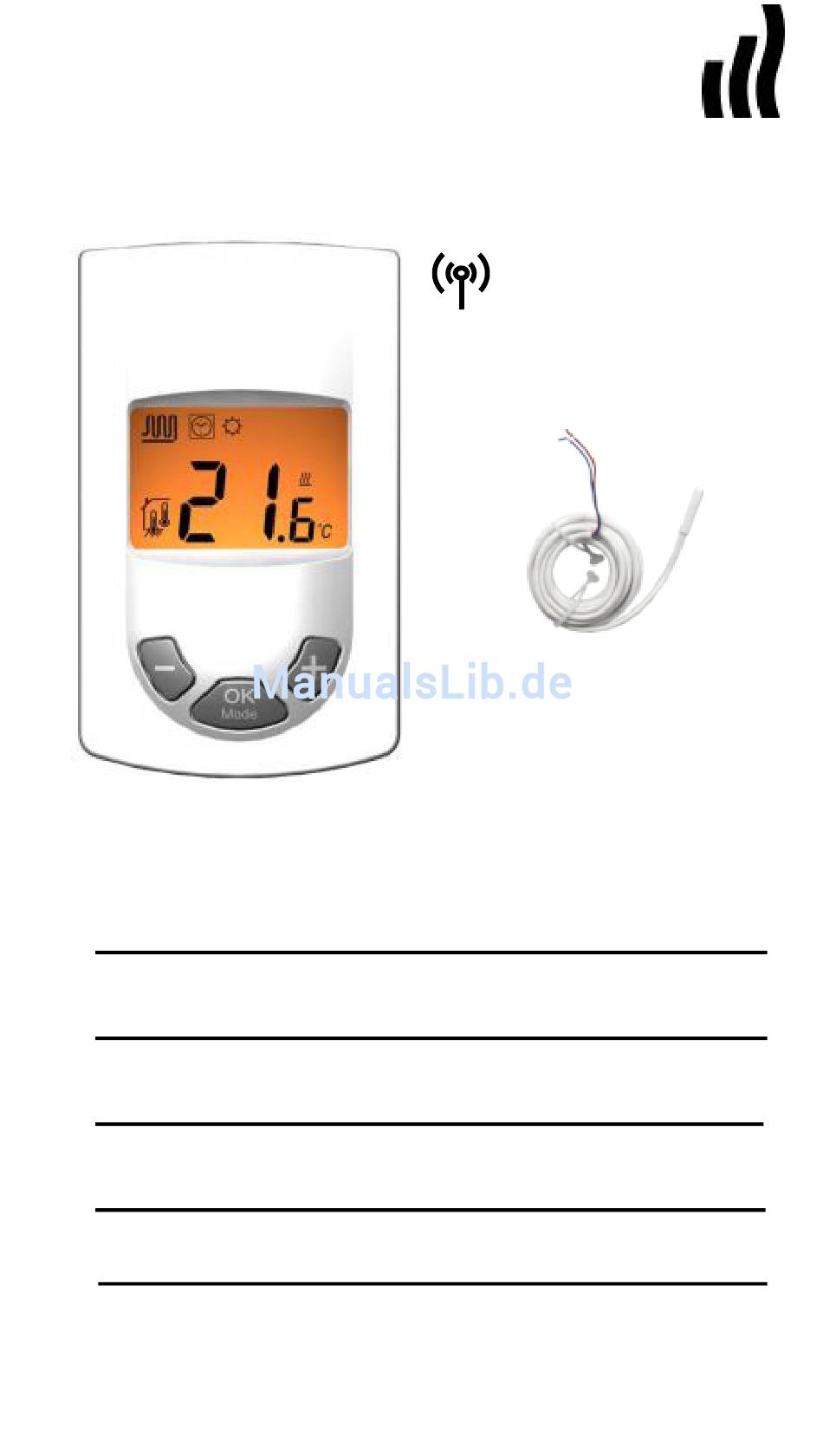

  • Seite 1 Digital RF User Guide UFH - RF Digital thermostat 3-19 Guide d’utilisation UFH - RF thermostat digital 20-36 Bedienungsanleitung Digitaler Raumthermostat Funk 37-53 Gebruiksaanwijzing UFH - RF Digitale thermostaat 54-70 Instrukcja Użytkowania RF Termostat z wyświetlaczem 71-86...
  • Seite 3 Installation and Operation Manual IMPORTANT! Before starting work the installer should carefully read this Installation & Operation Manual, and make sure all instructions contained therein are understood and observed. - The thermostat should be mounted, operated and maintained by specially trained personnel only. Personnel in the course of training are only allowed to handle the product under the supervision of an experienced fitter.
  • Seite 4 Verify that the installation complies with existing regulations before operation to ensure proper use of the installation. SAFETY INSTRUCTIONS Before starting work disconnect power supply! - All installation and wiring work related to the controller must be carried out only when de-energized. The appliance should be connected and commissioned by qualified personnel only.
  • Seite 5 User Guide UFH - RF Digital thermostat Digital wireless (RF 868MHz) thermostat specially designed to control your Under Floor Heating and cooling managed by actuator. - Wall mounting with table support. - Possibility to regulate on: o Air sensor only o Floor sensor only o Air &...

  • Seite 6: Technical Characteristics

    Technical characteristics Measured temperature 0.1°C precision Operating 0°C - 50°C temperature Setting temperature 5°C - 35°C by 0.5°C step range hysteresis (ON/OFF) or Regulation adjustable Proportional characteristics Integral (PWM) Electrical Class II - IP30 Protection 2 x 1,5V (AAA) Power Supply ~ 2 years with ALKALINE Battery operated life type.
  • Seite 7 Presentation Key lock function. Parameters menu. Parameters number or sensor message indication. Sensor used indication Ambient, setting temperature or parameter if 3 displayed. Rf signal indicator Low Batteries indicator 10: Operating mode. (The active mode is framed) Minus key. (-) Validation key or Mode key.
  • Seite 8 How to learn your RF thermostat with the RF receiver To learn (*) the RF thermostat with the receiver you must put the receiver in “RF init” mode (Please refer to the receiver leaflet). Once, on the thermostat go to the Auto operating mode with the (OK) key After Press simultanetely the (-) &...
  • Seite 9 Put your thermostat in the off mode on the main display. If the RF learning is not made correctly, check the installation (antenna connection, supply voltage...) On the receiver you can exit the RF init mode or configure another thermostat. (Please refer to the receiver leaflet for this) Now you can check the RF distance, go to...
  • Seite 10 * (To make the installation easier it will be better to have the thermostat near to the receiver in learning mode) How to use your thermostat Use the (OK) key to change the mode in the Operating mode menu. (The active mode is framed) OFF mode: (Manual mode) Use this mode if you want to stop the Heating or Cooling function in the room.
  • Seite 11 The comfort temperature will be followed all the time in accordance with these descriptions: - Simple installation without main zone programmer: The comfort temperature will be followed all the time. (Default setting 20°C) - Installation with main zone programmer: (with or without Heating and Cooling function) In heating mode: (Winter) The comfort temperature adjusted on the thermostat...
  • Seite 12 In cooling mode: (Summer) You can adjust the reduced setting temperature only on the main zone programmer (Check the leaflet of main zone programmer for more information) Automatic operating mode: In this mode your thermostat will follow the program (Comfort or reduced) and order (Heating, cooling, Anti freeze, holiday…) of the main zone programmer.
  • Seite 13 - To unlock the key pads repeat this procedure, (the symbol “ “ will disappear)
  • Seite 14 Sensor messages: Main errors: (the regulation will be stopped) => Err in “6” Error on the internal sensor with the logo blinks. Error on the External (Floor) sensor => Err in “6” with the logo blinks. Indications: => Er in “4” Error on the limiter (floor) sensor with the logo blinks.
  • Seite 15 Installation parameters menus Your thermostat has 1 advanced installer menus. In order to enter in the first menu, use the (OK) key and go to the automatic mode , then press the (-) & (+) in the same time during 5 sec.
  • Seite 17 N° Names Description Default setting Other possibility xx.x Software version Radio configuration mode (see the corresponding section) °C: Celsius degrees. Type of degrees displayed °F: Fahrenheit degrees. Air: ambient sensor only Flr: External (floor) sensor only. FL.1: ambient sensor with lower and upper floor limitation.
  • Seite 18 N° Names Description Default setting Other possibility Calibration of the internal sensor - To check the temperature in the room, put a thermometer at 1.5M distance to the floor in the (The calibration must be done concerned room and wait 1 hour to be sure that after 12Hours working with the the thermometer show the correct temperature.
  • Seite 19 N° Names Description Default setting Other possibility Lower limitation of the floor temperature. Default: 18°C Only effective if the parameter 02 Adjustable: From 5°C to ”FLh” is adjusted on (FL.1, Cb.1 and Cb.2) Default: 0°C Offset added or subtracted to the Adjustable: From - 5°C to + 5°C actual setting temperature, to define the value of the lower floor...
  • Seite 20 N° Names Description Default setting Other possibility Upper limit of the floor temperature. Default: 35°C Only effective if the external Adjustable: From ”FLl” to 45°C sensor is connected and selected. (FL.1) Setting temperature for the floor. Default: 28°C Only effective if the parameter 02 Adjustable: From 5°C to 45°C is adjusted on (Cb.1 and Cb.2) Press (OK) on this parameter to exit the parameters menu end come back to the...
  • Seite 21 Notes ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________ ____________________________________________...
  • Seite 22 Manuel d‟utilisation et d‟installation IMPORTANT! - Avant de commencer les travaux, le monteur doit lire, comprendre et observer les présentes instructions de montage et de service. - Seul un spécialiste en la matière est autorisé à effectuer le montage, le réglage et la maintenance d‟une régulation plancher type UFH.
  • Seite 23 «CHAUD / FROID», ils permettront les connections de tous les composants électriques & hydrauliques de votre installation. (Circulateur, électrovannes, thermostats) Le module de régulation a été étudié pour un fonctionnement dans un environnement résidentiel, bureaux ou en équipement industriel. Il est recommandé d‟installer ce thermostat selon les règles de l‟art le tout en respectant les législations en vigueur.
  • Seite 24 Guide d’utilisation UFH - RF thermostat digital Thermostat digital radiofréquence (RF 868MHz) spécialement conçu pour la régulation de plancher chauffant hydraulique géré par électrovanne thermique. - Support pour fixation mural ou sur pied. - Possibilité de régulation: o Sonde ambiante seule o Sonde externe (sol) seule o Ambiante &...

  • Seite 25: Caractéristiques Techniques

    Caractéristiques techniques Précision de mesure 0.1°C Température de 0°C - 50°C fonctionnement 5°C - 35°C par pas de Plage de réglage 0.5°C hystérésis (ON/OFF) ou Caractéristiques Bande proportionnelle de régulation ajustable (PWM) Class II - Protection IP30 2 x 1,5V (AAA) Alimentation ~ 2 ans avec des piles Autonomie...
  • Seite 26 Présentation Verrouillage clavier. Menu installation. Numéro du paramètre ou message sondes. Sondes utilisées pour la régulation Température ambiante, consigne ou détail du paramètre si 3 affiché. Témoin d‟émission RF. Témoin piles faibles. Mode de fonctionnement. (Le mode actif est encadré) Touche (-) Touche de validation ou changement de mode.
  • Seite 27 Comment appairer votre thermostat avec votre récepteur Pour appairer votre thermostat avec votre récepteur, vous devez tout d‟abord mettre votre récepteur en mode “RF init”. (Reportez vous à la notice du récepteur ou de la centrale de programmation pour cette opération) Sur le thermostat, déplacez le curseur de mode sur le mode Automatique avec la touche...
  • Seite 28 sur (OK) pour sortir du menu installation. Placez votre thermostat en mode Arrêt pour ne pas gêner les prochaines configurations RF. Sur le récepteur, si vous n‟avez plus de thermostat à configurer vous pouvez quitter le mode “RF init”. Vous pouvez maintenant faire un test de portée pour être sûr de l‟installation.
  • Seite 29 Comment utiliser votre thermostat Utilisez la touche (OK) pour changer de mode fonctionnement en faisant glisser le cadre de sélection sur le mode désiré. Mode Arrêt: (Mode manuel) Utilisez ce mode si vous désirez mettre votre installation en Arrêt. La température ambiante sera affichée en permanence.
  • Seite 30 La température de confort sera suivie de la manière suivante: Installation simple sans centrale de programmation: La température de confort sera maintenue indéfiniment (réglage usine 20°C) Installation avec centrale de programmation: (avec ou sans fonction Chaud / Froid) - En mode Chauffage : (Hiver) La température de confort ajustée sur le thermostat sera maintenue indéfiniment (réglage usine 20°C) - En mode rafraichissement : (Eté)
  • Seite 31 La température réduite (ECO) ajustée sur le thermostat sera maintenue indéfiniment (réglage usine 18°C) Mode Automatique: (Ce mode de fonctionnement nécessite une centrale de programmation) Le thermostat suivra les ordres envoyés par la centrale de programmation, les programmes (Jour/Nuit), les modes de fonctionnement (Chaud, Froid, Hors Gel, vacances...).
  • Seite 32 Verrouillage et déverrouillage clavier: Utilisez cette fonction afin d‟éviter tout changement des réglages du thermostat (protection enfant…) - Pour verrouiller le clavier, appuyez tout d‟abord sur les touches (-) & (+), maintenez les enfoncées tout en appuyant sur (OK). Le symbole “...
  • Seite 33 Menu paramètres d’installation Votre thermostat possède 1 menu d‟installation avec différent paramètres. Pour accéder au menu d‟installation, déplacez le cadre de sélection sur le mode automatique , maintenez alors les touches (-) & (+) enfoncées pendant 5 sec. paramètre devrait s‟afficher 00 Le 1 “xx.x”.
  • Seite 35 N° Description Réglage usine et autre possibilité xx.x Version logiciel Mode configuration RF (Reportez vous à la partie correspondante) °C: Degré Celsius Type de degré « ° » à l‟affichage °F: Degré Fahrenheit Air: Sonde d’ambiance seule. Flr: Sonde externe seule (ou Sol) FL.1: Ambiante avec sonde sol en limitation Sélection de la ou des sondes qui sera utilisée pour la...
  • Seite 36 N° Description Réglage usine et autre possibilité - Tout d‟abord, placez un thermomètre au milieu de Calibration de la sonde d‟ambiance la pièce à une hauteur d‟environ 1,5 mètre du sol. Attendre environ 1 heure pour que la valeur affichée (La calibration devra être faite sur le thermomètre soit correcte (temps de après 12H de fonctionnement...
  • Seite 37 N° Description Réglage usine et autre possibilité Limitation basse, température de dalle. Réglage usine: 18°C Ajustable: de 5°C à ”FLh” Seulement accessible si le paramètre 02 est sur (FL.1, Cb.1 ou Cb.2) Réglage usine: 0°C Valeur de l‟offset qui sera ajoutée ou Ajustable: De - 5°C à...
  • Seite 38 N° Description Réglage usine et autre possibilité Limitation haute, température de dalle. Réglage usine: 35°C Ajustable: De ”FLl” à 50°C Seulement accessible si le paramètre 02 est sur (FL.1) Consigne de température de la dalle Réglage usine: 28°C en mode combiné. Ajustable: De 5°C à...
