4.2 Add-On Module montieren
Das HUB-GM200 kann über einen Backplane-Bus mit verschiedenen Add-On Modulen
verbunden werden, z.B. dem HUB-VM102 oder dem HUB-EN200. Alle in.hub-Add-On Module
müssen rechts vom HUB-GM200 angebracht werden.
Der Backplane-Bus versorgt die Add-On Module mit Strom und ermöglicht die
Kommunikation und Konfiguration der weiteren Geräte. Mit einem Tragschienen-
Busverbinder werden die Add-On Module (max. 10 Add-On Module + HUB-GM200)
zusammengesteckt.
EMPFEHLUNG: Wenn Sie das HUB-GM200 aus der Originalverpackung entnehmen,
stecken Sie den Tragschienen-Busverbinder gleich an die Backplane-Bus-Schnittstelle,
auch wenn Sie ihn vorerst nicht benötigen. Sollten später Add-On Module hinzukommen,
können Sie schnell und einfach montiert werden.
1.
Vergewissern Sie sich, dass das System spannungslos ist.
2. Stecken Sie den zum Add-On Modul gehörigen Tragschienen-Busverbinder an die
Backplane-Bus Schnittstelle Ihres Moduls.
3. Klicken Sie das Add-On Modul auf die Tragschiene und schieben es bis an das
HUB-GM200 heran, so dass die Pins der beiden Tragschienen-Busverbinder
ineinandergreifen.

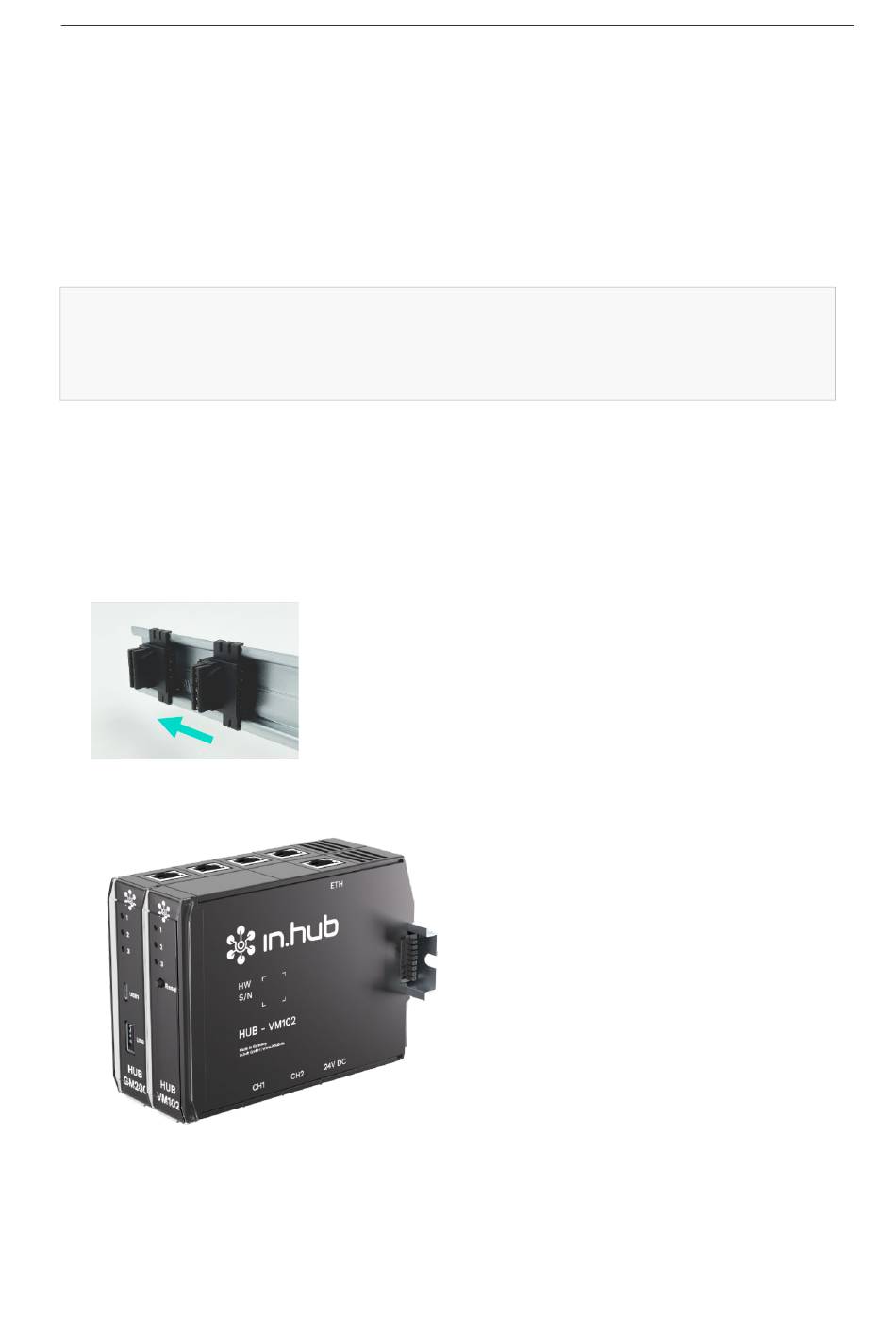

Abb. 4: Einzelne Tragschienen-Busverbinder an der Tragschiene (beispielhafte Darstellung)
Abb. 5: Montierte und miteinander verbundene Geräte (beispielhafte Darstellung)
Sobald das HUB-GM200 mit Spannung versorgt ist und der Bootvorgang erfolgreich
gestartet wurde, beginnt die Adressierung und die Kommunikation des Add-On Moduls.
Das Gerät kann anschließend in der Software ausgewählt werden.
