BETRIEBSANLEITUNG
IoT-Gateway
HUB-GM200
Version 1.1 / 22.06.2023

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für in.hub HUB-GM200

  • Seite 1 BETRIEBSANLEITUNG IoT-Gateway HUB-GM200 Version 1.1 / 22.06.2023...
  • Seite 2: Inhaltsverzeichnis

    LED-Anzeige ............................. 16 5.1.8 Backplane-Bus ..........................16 HUB-GM200 an Stromversorgung anschließen ..................16 Erste Schritte mit SIINEOS ....................17 HUB-GM200 mit dem PC verbinden ......................17 In SIINEOS einloggen............................ 18 SIINEOS-Version prüfen ..........................19 SIINEOS-Updates installieren ........................20 Technische Daten ........................21...
  • Seite 3: Rechtliche Hinweise

    Rechtliche Hinweise 1 Rechtliche Hinweise Warnhinweiskonzept Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Je nach Gefährdungsstufe werden die Warnhinweise in abnehmender Reihenfolge wie folgt dargestellt: GEFAHR Hinweis auf eine unmittelbare Gefahr für den Menschen. Wird bei Nichtbeachtung zu irreversiblen Verletzungen oder Tod führen.
  • Seite 4: Sicherheitshinweise

    Beachten Sie entsprechende Hinweise im Handbuch. Bewahren Sie die Betriebsanleitung immer in Reichweite auf. Bestimmungsgemäßer Gebrauch in.hub-Produkte dürfen nur für die in den entsprechenden technischen Dokumentationen vorgesehenen Einsatzfällen verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von in.hub...
  • Seite 5: Allgemeine Gebrauchsinformation

    2 Allgemeine Gebrauchsinformation Diese Betriebsanleitung enthält alle Informationen, die Sie für die Inbetriebnahme und die Nutzung des Geräts HUB-GM200 benötigen. Die Betriebsanleitung richtet sich sowohl an Installateure, Programmierer und Tester, die das Gerät selbst in Betrieb nehmen und mit anderen Einheiten (Automatisierungssysteme, mobile Endgeräte, Personal Computer, etc.) verbinden, als auch an Service- und...
  • Seite 6: Netzwerksicherheit

    Allgemeine Gebrauchsinformation 2.5 Netzwerksicherheit Bitte bedenken Sie, dass das Produkt innerhalb des internen Netzwerkes nicht verschlüsselt kommuniziert. Schützen Sie deshalb Ihr Netzwerk vor unautorisierten Zugriffen von außen! Die Einbindung in ein Netzwerk mit Internetzugang ist unter besonderer Achtsamkeit durchzuführen. Sprechen Sie dafür dringend vorab mit Ihrem Systemadministrator.
  • Seite 7: Allgemeine Produktinformationen

    Das IoT-Gateway HUB-GM200 wurde speziell für den Einsatz im industriellen Umfeld entwickelt. Es besitzt eine Vielzahl verschiedener Schnittstellen, um Sensoren und Aktoren direkt an das Gateway anschließen zu können. Das HUB-GM200 wird vordergründig im Shopfloor eingesetzt, um die Feld- und Steuerungsebene mit der Betriebsleitebene und der Unternehmensebene zu verbinden.
  • Seite 8: Hardware - Aufbau Und Schnittstellen

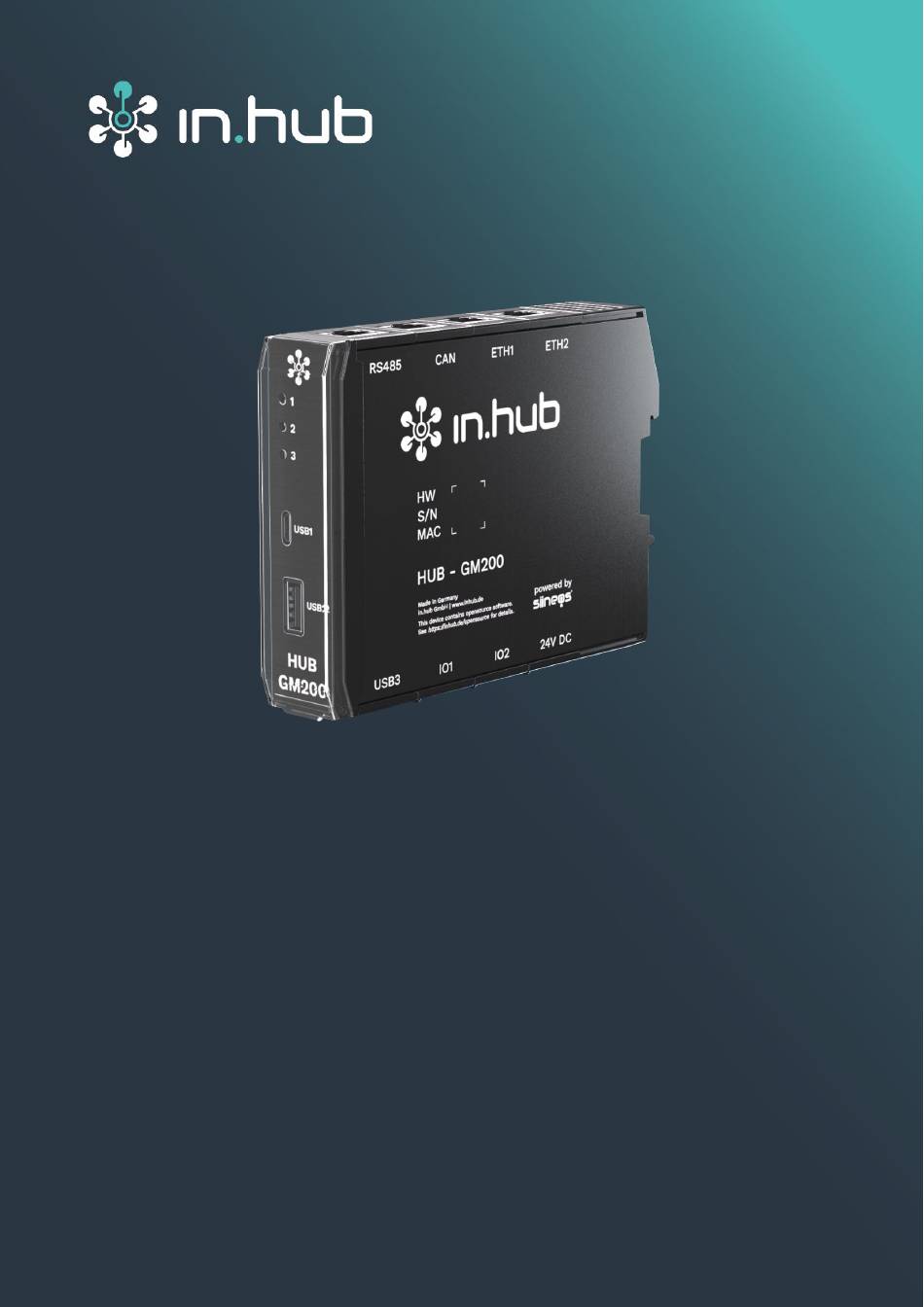

    Allgemeine Produktinformationen 3.2 Hardware - Aufbau und Schnittstellen Abb. 1: Seitenansichten und Vorderansicht des HUB-GM200 inkl. Schnittstellen (beispielhafte Darstellung) Gerätespezifische Informationen sind in einem Barcode hinterlegt: HW: Hardware-Revision S/N: in.hub-interne Seriennummer MAC: Hardware-Adresse der Ethernet 1 und 2 Netzadapter Backplane-Bus...
  • Seite 9: Led-Anzeige

    1 Hz-Blinken Gerätefehler 3.4 SIINEOS - Systemsoftware Das HUB-GM200 nutzt das Linux-basierte Betriebssystem SIINEOS zum Ausführen von InCore & Docker Apps. SIINEOS ist über eine Management Konsole (SMAC) erreichbar und kann dort konfiguriert werden. Auch alle Netzwerkparameter werden hier eingerichtet, um...
  • Seite 10: Montage

    Montage 4 Montage Das HUB-GM200 ist für die Montage an einer Tragschiene nach DIN EN 60715:2017 angedacht. Arbeiten Sie immer im spannungslosen Zustand. • WARNUNG Stromschlag aufgrund leitfähiger Verschmutzungen kann zu Körperverletzung führen!  Vermeiden Sie leitfähige Verschmutzung.  Bauen Sie Geräte nur in einen Schaltschrank mit entsprechender Schutzart ein.
  • Seite 11: Add-On Module Montieren

    Der Backplane-Bus versorgt die Add-On Module mit Strom und ermöglicht die Kommunikation und Konfiguration der weiteren Geräte. Mit einem Tragschienen- Busverbinder werden die Add-On Module (max. 10 Add-On Module + HUB-GM200) zusammengesteckt. EMPFEHLUNG: Wenn Sie das HUB-GM200 aus der Originalverpackung entnehmen, stecken Sie den Tragschienen-Busverbinder gleich an die Backplane-Bus-Schnittstelle, auch wenn Sie ihn vorerst nicht benötigen.
  • Seite 12: Inbetriebnahme

    Unfallverhütungsvorschriften, z.B. die Maschinenschutzrichtlinie. Schnittstellen des HUB-GM200 Das folgende Kapitel gibt eine Übersicht über die Schnittstellen des HUB-GM200 und stellt Informationen bereit, die Sie benötigen, um diese Schnittstellen anzuschließen. Für die Lage der Schnittstellen am Modul beachten Sie bitte das Kapitel Hardware - Aufbau und Schnittstellen, Seite 8.
  • Seite 13: Can

    Inbetriebnahme 5.1.4 HINWEIS: Standardmäßig ist für die Schnittstelle CAN eine Abschlussterminierung eingestellt. Bringen Sie das Modul daher am Ende einer Busstruktur an und schalten Sie die Geräte, die bis dahin den Abschluss bildeten, um. Spannungsausgang = 24 V / 0,75 A, verpol- und überlastgeschützt •...
  • Seite 14: Rs485

    Inbetriebnahme 5.1.5 RS485 HINWEIS: Standardmäßig ist für die Schnittstelle RS485 eine Abschlussterminierung eingestellt. Bringen Sie das Modul daher am Ende einer Busstruktur an und schalten Sie die Geräte, die bis dahin den Abschluss bildeten, um. Spannungsausgang = 24 V / 0,75 A, verpol- und überlastgeschützt •...
  • Seite 15: Io1 Und Io2

    Inbetriebnahme 5.1.6 IO1 und IO2 Die Pins der IO1- und IO2-Schnittstelle sind in SIINEOS konfigurierbar als digitaler Eingang oder digitaler Ausgang. Abb. 8: Schematische Zeichnung der IO1- und der IO2-Schnittstelle Pins Signal IO1 Signal IO2 Beschreibung GND 1 GND 1 Ground / 0 V / V- AD/IO1 AD/IO3...
  • Seite 16: Led-Anzeige

    • Spannung des Backplane-Bus = 24 V • 5.2 HUB-GM200 an Stromversorgung anschließen Voraussetzung: Das Modul ist richtig auf der Tragschiene montiert. Siehe Kapitel Modul an der Tragschiene montieren und demontieren, Seite 10. WARNUNG Falsche Spannungsversorgung kann zu irreparablen Sachschäden führen!
  • Seite 17: Erste Schritte Mit Siineos

    Die LED 1 zeigt den Status des Gerätes an. Wenn die Verbindung korrekt funktioniert, leuchtet die LED 1 auf und blinkt nach einiger Zeit. SIINEOS läuft auf dem Modul. 2. Wenn Sie das HUB-GM200 das erste Mal verbinden, werden zusätzlich Treiber installiert. Prüfen Sie im Windows-Gerätemanager, ob ein neues Gerät angelegt wurde: Abb.
  • Seite 18: In Siineos Einloggen

    Chrome empfohlen. Bei der Verwendung anderer oder älterer Browser kann es zu Kompatibilitätsproblemen kommen. HINWEIS: Stellen Sie sicher, dass das HUB-GM200 über ein Micro-USB-Kabel (USB- Anschluss an der Frontseite) mit dem PC verbunden ist. Wenn Sie sich das erste Mal in SIINEOS einloggen Geben Sie in Ihrem Browser die folgende Adresse ein: http://192.168.123.1/smac...
  • Seite 19: Siineos-Version Prüfen

    Erste Schritte mit SIINEOS 6.3 SIINEOS-Version prüfen Gehen Sie auf die Startseite von SIINEOS, indem Sie links die Seite Übersicht auswählen. Abb. 12: Seite „Übersicht“ mit der SIINEOS-Version (beispielhafte Darstellung) 2. Schauen Sie im Feld SIINEOS-Version, welche Version auf Ihrem Gateway installiert ist. 3.
  • Seite 20: Siineos-Updates Installieren

    Erste Schritte mit SIINEOS 6.4 SIINEOS-Updates installieren Gehen Sie auf die Seite https://download.inhub.de/siineos/ und wählen Sie das aktuelle SIINEOS-Paket aus. Es stehen zwei Varianten zur Verfügung – das komplette Software-Paket und eine Light-Variante ohne Docker-Container mit geringerer Dateigröße. 2. Wenn der Download abgeschlossen ist, gehen Sie in SIINEOS auf die Seite System und wählen Updates aus.
  • Seite 21: Technische Daten

    Technische Daten 7 Technische Daten Daten Werte Spannungsbereich der 24 V ± 10 % | verpolsicher und überlastgeschützt Stromversorgung Max. Leistungsaufnahme 120 W (Gesamtgerät) Prozessor Colibri IMX7D 1 GB 32-Bit, 2 x ARM Cortex-A7 CPU ARM®, 1 x Cortex-M4 CPU Cores®, Cryptographic Acceleration and Assurance Module, Secure Real-Time Clock Speicher 1 GBD DDR3L RAM, 4 GB eMMC...
  • Seite 22: Eu-Konformitätserklärung

    EU-Konformitätserklärung 8 EU-Konformitätserklärung...
  • Seite 23 EU-Konformitätserklärung...
  • Seite 24 EU-Konformitätserklärung...
