4 Montage
Das HUB-GM200 ist für die Montage an einer Tragschiene nach DIN EN 60715:2017
angedacht.
Arbeiten Sie immer im spannungslosen Zustand.
•
WARNUNG Stromschlag aufgrund leitfähiger Verschmutzungen kann zu
Körperverletzung führen!
Vermeiden Sie leitfähige Verschmutzung.
Bauen Sie Geräte nur in einen Schaltschrank mit entsprechender
Schutzart ein.
EMPFEHLUNG: Halten Sie zwischen Kabelkanal und Gehäusekante einen
•
Mindestabstand von 25 mm ein. Dies gilt sowohl für die Ober- als auch die Unterkante.
Die Montage ist dadurch einfacher.
4.1 Modul an der Tragschiene montieren und demontieren
1.
Vergewissern Sie sich, dass das System spannungslos ist.
2. Drehen Sie das Modul so, dass die Spannvorrichtung aus Metall nach unten zeigt.
3. Halten Sie das Gerät schräg an die Tragschiene.
Die Aussparung an der Modulrückseite liegt über der Spannvorrichtung.
4. Klicken Sie das Modul auf die Tragschiene, bis die Spannvorrichtung hörbar einrastet.
5. Prüfen Sie nach der Montage, ob das Gerät fest und gerade auf der Tragschiene
sitzt.
6. Zum Demontieren ziehen Sie mit einem Schraubendreher die Spannvorrichtung nach
unten und nehmen Sie das Modul von der Tragschiene ab.

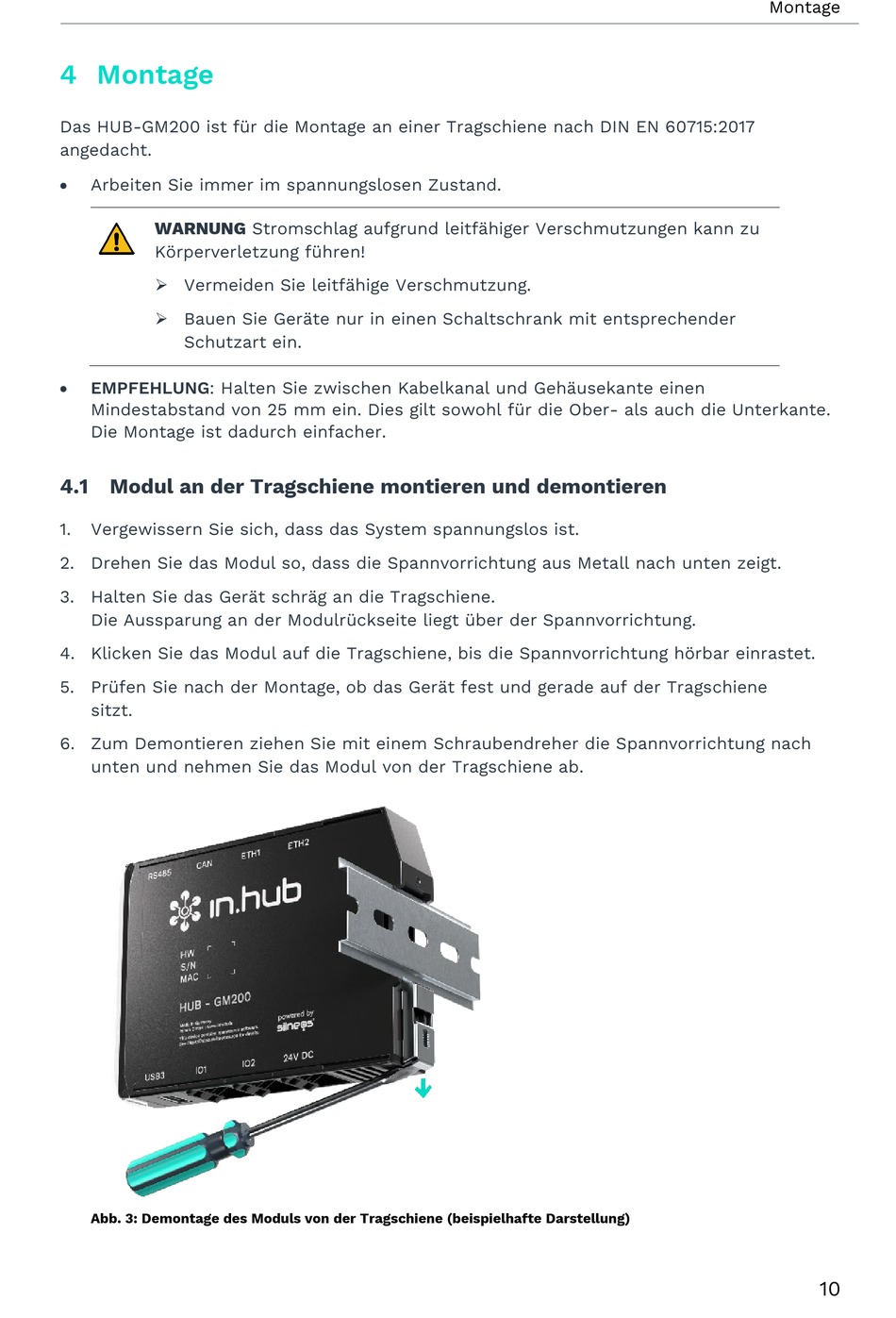

Abb. 3: Demontage des Moduls von der Tragschiene (beispielhafte Darstellung)
