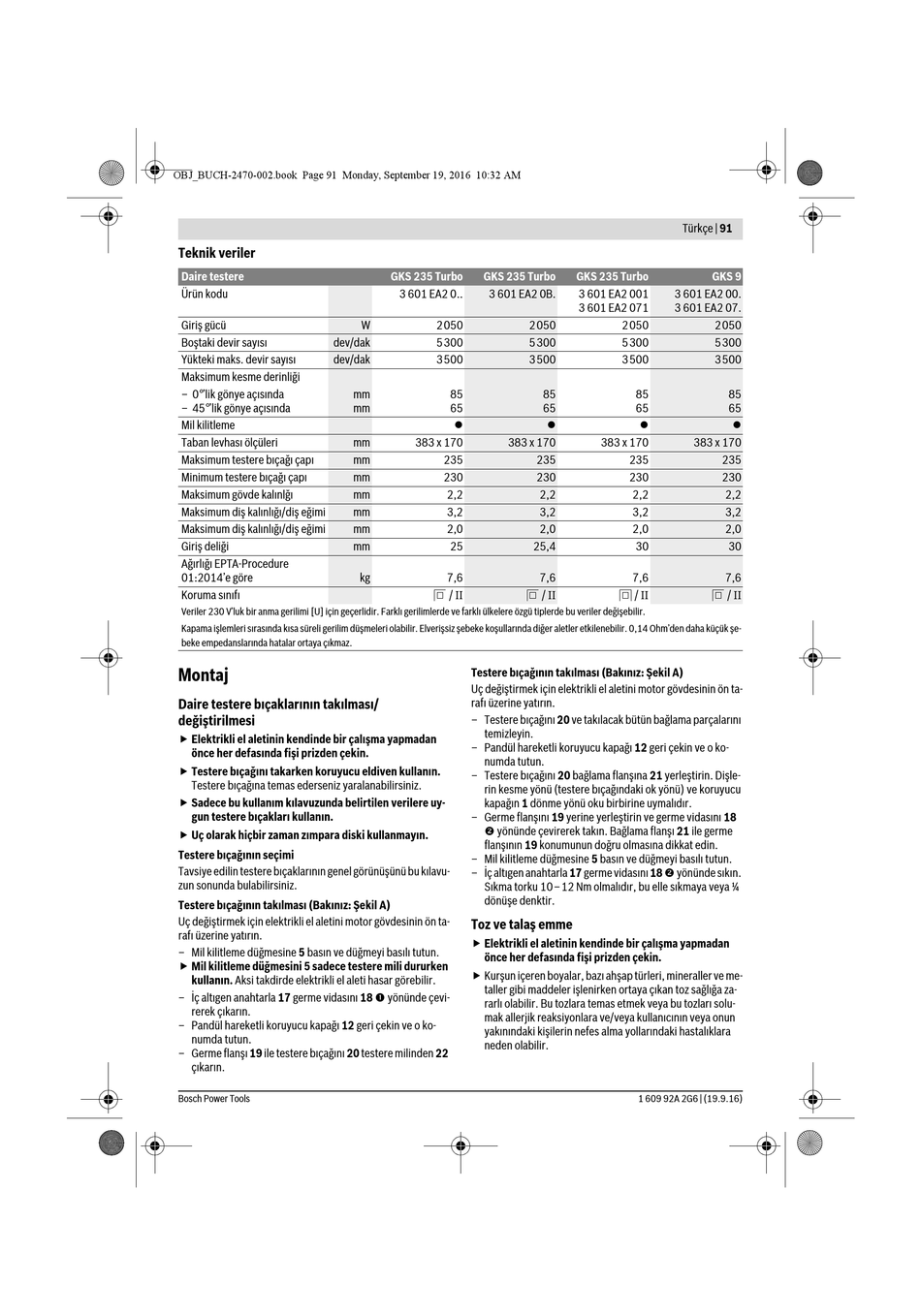

Teknik veriler

Daire testere
Ürün kodu
Giriş gücü
Boştaki devir sayısı dev/dak
Yükteki maks. devir sayısı dev/dak
Maksimum kesme derinliği
– 0°'lik gönye açısında
– 45°'lik gönye açısında
Mil kilitleme
Taban levhası ölçüleri
Maksimum testere bıçağı çapı
Minimum testere bıçağı çapı
Maksimum gövde kalınlğı
Maksimum diş kalınlığı/diş eğimi
Maksimum diş kalınlığı/diş eğimi
Giriş deliği
Ağırlığı EPTA-Procedure
01:2014'e göre
Koruma sınıfı
Veriler 230 V'luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir.
Kapama işlemleri sırasında kısa süreli gerilim düşmeleri olabilir. Elverişsiz şebeke koşullarında diğer aletler etkilenebilir. 0,14 Ohm'den daha küçük şe-
beke empedanslarında hatalar ortaya çıkmaz.
Montaj
Daire testere bıçaklarının takılması/
değiştirilmesi
 Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.
 Testere bıçağını takarken koruyucu eldiven kullanın.
Testere bıçağına temas ederseniz yaralanabilirsiniz.
 Sadece bu kullanım kılavuzunda belirtilen verilere uy-
gun testere bıçakları kullanın.
 Uç olarak hiçbir zaman zımpara diski kullanmayın.
Testere bıçağının seçimi
Tavsiye edilin testere bıçaklarının genel görünüşünü bu kılavu-
zun sonunda bulabilirsiniz.
Testere bıçağının takılması (Bakınız: Şekil A)
Uç değiştirmek için elektrikli el aletini motor gövdesinin ön ta-
rafı üzerine yatırın.
– Mil kilitleme düğmesine 5 basın ve düğmeyi basılı tutun.
 Mil kilitleme düğmesini 5 sadece testere mili dururken
kullanın. Aksi takdirde elektrikli el aleti hasar görebilir.
– İç altıgen anahtarla 17 germe vidasını 18  yönünde çevi-
rerek çıkarın.
– Pandül hareketli koruyucu kapağı 12 geri çekin ve o ko-
numda tutun.
– Germe flanşı 19 ile testere bıçağını 20 testere milinden 22
çıkarın.
Bosch Power Tools
GKS 235 Turbo GKS 235 Turbo
3 601 EA2 0.. 3 601 EA2 0B.
W 2050
5300
3500
mm 85
mm 65

mm 383 x 170 383 x 170
mm 235
mm 230
mm 2,2
mm 3,2
mm 2,0
mm 25
kg 7,6
/ II
Testere bıçağının takılması (Bakınız: Şekil A)
Uç değiştirmek için elektrikli el aletini motor gövdesinin ön ta-
rafı üzerine yatırın.
– Testere bıçağını 20 ve takılacak bütün bağlama parçalarını
temizleyin.
– Pandül hareketli koruyucu kapağı 12 geri çekin ve o ko-
numda tutun.
– Testere bıçağını 20 bağlama flanşına 21 yerleştirin. Dişle-
rin kesme yönü (testere bıçağındaki ok yönü) ve koruyucu
kapağın 1 dönme yönü oku birbirine uymalıdır.
– Germe flanşını 19 yerine yerleştirin ve germe vidasını 18
 yönünde çevirerek takın. Bağlama flanşı 21 ile germe
flanşının 19 konumunun doğru olmasına dikkat edin.
– Mil kilitleme düğmesine 5 basın ve düğmeyi basılı tutun.
– İç altıgen anahtarla 17 germe vidasını 18  yönünde sıkın.
Sıkma torku 10–12 Nm olmalıdır, bu elle sıkmaya veya ¼
dönüşe denktir.
Toz ve talaş emme
 Elektrikli el aletinin kendinde bir çalışma yapmadan
önce her defasında fişi prizden çekin.
 Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve me-
taller gibi maddeler işlenirken ortaya çıkan toz sağlığa za-
rarlı olabilir. Bu tozlara temas etmek veya bu tozları solu-
mak allerjik reaksiyonlara ve/veya kullanıcının veya onun
yakınındaki kişilerin nefes alma yollarındaki hastalıklara
neden olabilir.
Türkçe | 91
GKS 235 Turbo
3 601 EA2 001 3 601 EA2 00.
3 601 EA2 071 3 601 EA2 07.
2050 2050
5300 5300
3500 3500
85 85
65 65
 
383 x 170 383 x 170
235 235
230 230
2,2 2,2
3,2 3,2
2,0 2,0
25,4 30
7,6 7,6
/ II / II
1 609 92A 2G6 | (19.9.16)
GKS 9
2050
5300
3500
85
65

235
230
2,2
3,2
2,0
30
7,6
/ II
