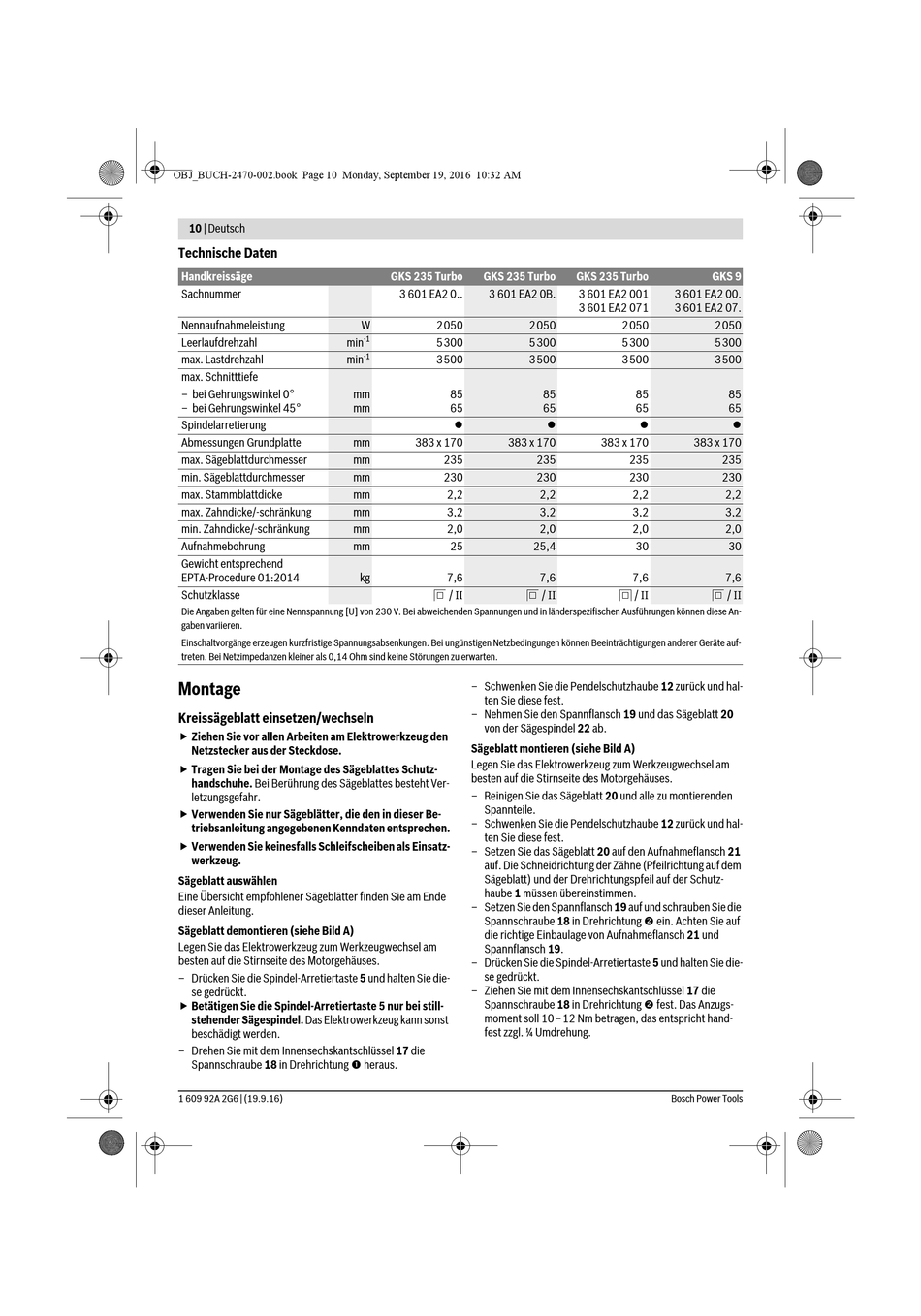

10 | Deutsch

Technische Daten

Handkreissäge
Sachnummer
Nennaufnahmeleistung
Leerlaufdrehzahl min
max. Lastdrehzahl min
max. Schnitttiefe
– bei Gehrungswinkel 0°
– bei Gehrungswinkel 45°
Spindelarretierung
Abmessungen Grundplatte
max. Sägeblattdurchmesser
min. Sägeblattdurchmesser
max. Stammblattdicke
max. Zahndicke/-schränkung
min. Zahndicke/-schränkung
Aufnahmebohrung
Gewicht entsprechend
EPTA-Procedure 01:2014
Schutzklasse
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese An-
gaben variieren.
Einschaltvorgänge erzeugen kurzfristige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auf-
treten. Bei Netzimpedanzen kleiner als 0,14 Ohm sind keine Störungen zu erwarten.
Montage
Kreissägeblatt einsetzen/wechseln
 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
 Tragen Sie bei der Montage des Sägeblattes Schutz-
handschuhe. Bei Berührung des Sägeblattes besteht Ver-
letzungsgefahr.
 Verwenden Sie nur Sägeblätter, die den in dieser Be-
triebsanleitung angegebenen Kenndaten entsprechen.
 Verwenden Sie keinesfalls Schleifscheiben als Einsatz-
werkzeug.
Sägeblatt auswählen
Eine Übersicht empfohlener Sägeblätter finden Sie am Ende
dieser Anleitung.
Sägeblatt demontieren (siehe Bild A)
Legen Sie das Elektrowerkzeug zum Werkzeugwechsel am
besten auf die Stirnseite des Motorgehäuses.
– Drücken Sie die Spindel-Arretiertaste 5 und halten Sie die-
se gedrückt.
 Betätigen Sie die Spindel-Arretiertaste 5 nur bei still-
stehender Sägespindel. Das Elektrowerkzeug kann sonst
beschädigt werden.
– Drehen Sie mit dem Innensechskantschlüssel 17 die
Spannschraube 18 in Drehrichtung  heraus.
1 609 92A 2G6 | (19.9.16)
GKS 235 Turbo GKS 235 Turbo
3 601 EA2 0.. 3 601 EA2 0B.
W 2050
-1
5300
-1
3500
mm 85
mm 65

mm 383 x 170 383 x 170
mm 235
mm 230
mm 2,2
mm 3,2
mm 2,0
mm 25
kg 7,6
/ II
– Schwenken Sie die Pendelschutzhaube 12 zurück und hal-
ten Sie diese fest.
– Nehmen Sie den Spannflansch 19 und das Sägeblatt 20
von der Sägespindel 22 ab.
Sägeblatt montieren (siehe Bild A)
Legen Sie das Elektrowerkzeug zum Werkzeugwechsel am
besten auf die Stirnseite des Motorgehäuses.
– Reinigen Sie das Sägeblatt 20 und alle zu montierenden
Spannteile.
– Schwenken Sie die Pendelschutzhaube 12 zurück und hal-
ten Sie diese fest.
– Setzen Sie das Sägeblatt 20 auf den Aufnahmeflansch 21
auf. Die Schneidrichtung der Zähne (Pfeilrichtung auf dem
Sägeblatt) und der Drehrichtungspfeil auf der Schutz-
haube 1 müssen übereinstimmen.
– Setzen Sie den Spannflansch 19 auf und schrauben Sie die
Spannschraube 18 in Drehrichtung  ein. Achten Sie auf
die richtige Einbaulage von Aufnahmeflansch 21 und
Spannflansch 19.
– Drücken Sie die Spindel-Arretiertaste 5 und halten Sie die-
se gedrückt.
– Ziehen Sie mit dem Innensechskantschlüssel 17 die
Spannschraube 18 in Drehrichtung  fest. Das Anzugs-
moment soll 10–12 Nm betragen, das entspricht hand-
fest zzgl. ¼ Umdrehung.
GKS 235 Turbo
3 601 EA2 001 3 601 EA2 00.
3 601 EA2 071 3 601 EA2 07.
2050 2050
5300 5300
3500 3500
85 85
65 65
 
383 x 170 383 x 170
235 235
230 230
2,2 2,2
3,2 3,2
2,0 2,0
25,4 30
7,6 7,6
/ II / II
Bosch Power Tools
GKS 9
2050
5300
3500
85
65

235
230
2,2
3,2
2,0
30
7,6
/ II
