Technaxx
* Gebrauchsanleitung

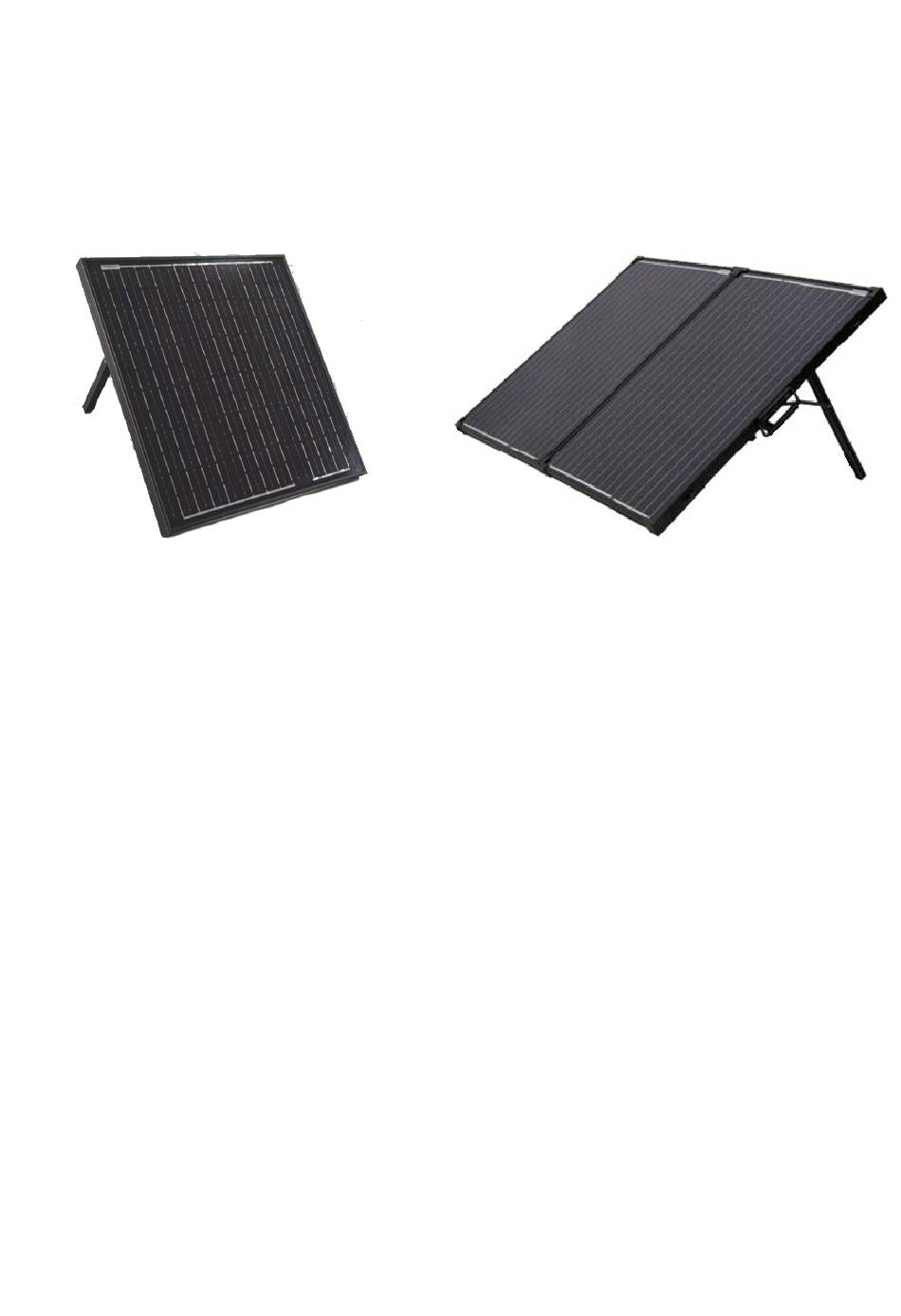

50W Solar Ladeset TX-214

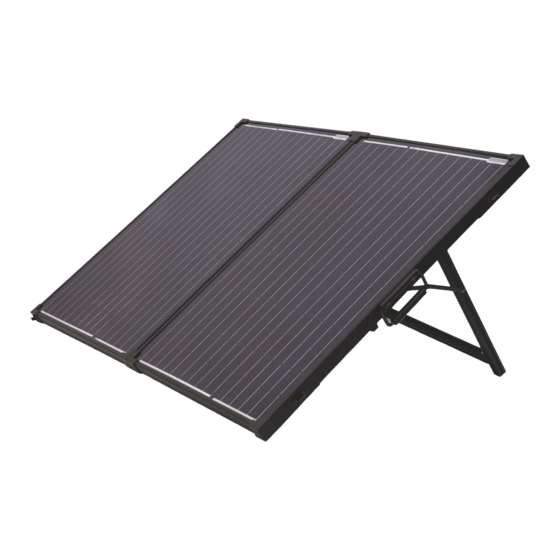

Faltbarer 100W Solarkoffer TX-215
Bevor Sie das Gerät zum ersten Mal benutzen, lesen Sie bitte die
Gebrauchsanweisung und die Sicherheitshinweise sorgfältig durch.
TX-214
TX-215
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten
von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt
werden, um sicherzustellen, dass sie nicht mit diesem Gerät spielen.
Bewahren Sie dieses Benutzerhandbuch zum späteren Nachschlagen oder zur
gemeinsamen Nutzung des Produkts sorgfältig auf. Dasselbe gilt für das
Originalzubehör für dieses Produkt. Im Falle einer Garantie wenden Sie sich bitte an
den Händler oder das Geschäft, in dem Sie das Produkt gekauft haben.
Genießen Sie Ihr Produkt. * Teilen Sie Ihre Erfahrungen und Meinungen auf
einem der bekannten Internetportale.
Änderungen der technischen Daten ohne Vorankündigung vorbehalten - bitte
vergewissern Sie sich, dass Sie das neueste Handbuch verwenden, das Sie auf der
Website des Herstellers finden.
1
Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Technaxx TX-214
Inhaltszusammenfassung für Technaxx TX-214
- Seite 1 Genießen Sie Ihr Produkt. * Teilen Sie Ihre Erfahrungen und Meinungen auf einem der bekannten Internetportale. Änderungen der technischen Daten ohne Vorankündigung vorbehalten - bitte vergewissern Sie sich, dass Sie das neueste Handbuch verwenden, das Sie auf der Website des Herstellers finden. Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022...
-
Seite 2: Inhaltsverzeichnis
Technische Daten ......16 Schnittstelle Auswahl Support ..........17 Systemspannungsart ....9 Pflege und Wartung ......17 Einstellungen zum Batterietyp ..9 Konformitätserklärung ...... 17 Schnittstelle zur Einstellung der Entsorgung ........17 Lastbetriebsart ......10 Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022... -
Seite 3: Wichtige Hinweise Zu Beginn
⚫ Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten ein. ⚫ Technische Änderungen und Irrtümer vorbehalten! Warnung! ⚫ Installieren Sie das Gerät nicht, wenn das DC-Kabel des Solarmoduls oder des Ladereglers beschädigt oder gebrochen ist. Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022... -
Seite 4: Verwendungszweck
⚫ Schließen Sie den Laderegler nicht an das Betreibernetz an. ⚫ Wenn Sie das Solarmodul in großer Höhe montieren, vermeiden Sie mögliche Absturzrisiken. ⚫ Stecken Sie keine elektrisch leitendenTeile in die Stecker, Buchsen und Klemmen! Die Werkzeuge müssen trocken sein. Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022... -
Seite 5: Haftungsausschluss
⚫ Berühren Sie niemals gleichzeitig den Plus- und Minuspol. Haftungsausschluss ⚫ Technaxx Deutschland ist in keinem Fall haftbar/verantwortlich für direkte, indirekte, zufällige, besondere Folgegefahren für Eigentum oder Leben, unsachgemäße Lagerung, was auch immer aus oder im Zusammenhang mit dem Gebrauch oder Missbrauch ihrer Produkte entsteht. ⚫ Je nach der Umgebung, in der es verwendet wird, können Fehlermeldungen erscheinen. -
Seite 6: Einzelheiten Zum Produkt
2 Solarmodul MC4-Stecker, Verlängerungskabel 3 Abzweigdose Klemmen (+,-) für Stromspeicher 4 DC12V Ausgang (MC4) Faltbarer 100W Solarkoffer TX-215 Verstell. Stützfüße mit Scharnieren DC12V Ausgang(MC4) Solarmodul Laderegler Abzweigdose MC4-Stecker, Verlängerungskabel Handgriff Klemmen (+,-) für Stromspeicher Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022... -
Seite 7: Inbetriebnahme
Weiterhin sind die beiden Solarmodule mit je 50W in Reihe geschaltet, um den Spannungseingang für den Laderegler zu optimieren. HINWEIS: Sie müssen den Laderegler auf die richtigen Parameter einstellen, um die Ladung Ihres verwendeten Stromspeichers zu optimieren. Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022... -
Seite 8: Laderegler
Sie darauf, dass der Anschluss nicht verkehrt herum erfolgt. HINWEIS: Halten Sie sich beim Anschluss genau an die oben genannte Reihenfolge, da sonst das Steuergerät beschädigt werden kann. Die Demontage erfolgt in umgekehrter Reihenfolge wie die Verdrahtung. Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022... -
Seite 9: Tastenfunktionen
Zahl nicht mehr blinkt. Damit ist die Einstellung abgeschlossen. Einstellungen zum Batterietyp b01=Geschlossene/Gasdichte Bleibatterie (Standard) b02=Gel-Batterie b03=Nasszellen-Bleibatterie b04=Ternäre Lithium-Batterie b07=Lithium-Eisenphosphat-Batterie (LiFePo4) b01 - b03 sind mehrstufige Lademethoden b04/b07 sind eine zweistufige Lademethode Einstellmethode: wie oben. Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022... -
Seite 10: Schnittstelle Zur Einstellung Der Lastbetriebsart
Anzeige des Ladestroms Anzeige des Laststroms Überhöhte Ladespannung - Regelungsschnittstelle (nur gültig für b04, b07) Wenn die Batteriespannung auf diese eingestellte Spannung ansteigt, wird die PWM-Ladung aktiviert. Während normalen Ladevorgangs leuchtet Pfeilanzeige immer, nach Eintritt Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022... -
Seite 11: Erholungsspannung Bei Überentladung
Lampe aufgrund von Fehleinschätzungen ausgeschaltet wird, die durch die Interferenz von Autolichtern oder Blitzen in der Nacht verursacht werden. Empfehlung für die Einstellung: Es wird empfohlen, den Standardwert beizubehalten. Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022... -
Seite 12: Einstellung Der Kurzschlusssicherung
Lichtsteuerung zum Ausschalten der Last. Beispiel: Wenn sie auf 16H eingestellt ist, da die Nacht/Tag-Länge nur 12 Stunden beträgt, läuft Lc1/2 nur 12 Stunden lang, und Lc3/4 läuft 16 Stunden lang. Die Standardeinstellung ist Lc1. Einstellmethode: wie oben. Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022... -
Seite 13: Parameter Für Ladung Und Entladung
2. b01-b03 geht in die Ausgleichsladung, wenn und nur wenn LVD auftritt. b01-b03 geht nach der Ausgleichsladung direkt in die Erhaltungsladung. 3. Die entsprechenden Parameter in grauer Schrift in der Tabelle können mit den Tasten geändert werden, die anderen Parameter können nicht geändert werden. Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022... -
Seite 14: Fehlercode
Temperatur unter 70°C sinkt. Überspannungsschutz für Solarmodule Wenn die Spannung des Solarmoduls 50V überschreitet, unterbricht der Laderegler den Ladevorgang, um die internen Schaltkreise zu schützen. Wenn die Spannung unter 45V sinkt, wird der Ladevorgang fortgesetzt. Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022... -
Seite 15: Faq/Häufig Gestellte Fragen
Beenden Sie dann den Ladevorgang und schalten Sie die Last ein. Die Spannung fällt sehr schnell ab. Dies zeigt an, dass die Leistung der Batterie nachgelassen hat. Sie sollten die Batterie ersetzen. Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022... -
Seite 16: Technische Daten
Statische Leistungsaufnahme Betriebstemperatur -35~+60°C ≤3000m Hühenlage IP-Einstufung IP32 Produktgröße 120x75x34mm Lochabstand 108.5x58.5mm Gewicht 130g Allgemein Kabelanschluss MC4 / Klemmen Kabellänge (gesamt) Gewicht (gesamt) 4.1kg 8.2kg Abmessungen (gesamt) 57x53.5x4.0cm 57x 53.5x6.6cm (gefaltet); 107x 57x4.0cm (aufgeklappt) Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022... -
Seite 17: Support
Umwelt vermieden werden. Aus diesem Grund sind Elektrogeräte mit dem hier abgebildeten Symbol gekennzeichnet. Hergestellt in China Vertrieben von: Technaxx Deutschland GmbH & Co. KG Konrad-Zuse-Ring 16-18, 61137 Schöneck, Deutschland 50W Solar Ladeset TX-214 Faltbarer 100W Solarkoffer TX-215 Modell: TX-214,TX-215; Artikel Nr. 5023,5024; 10/2022...
