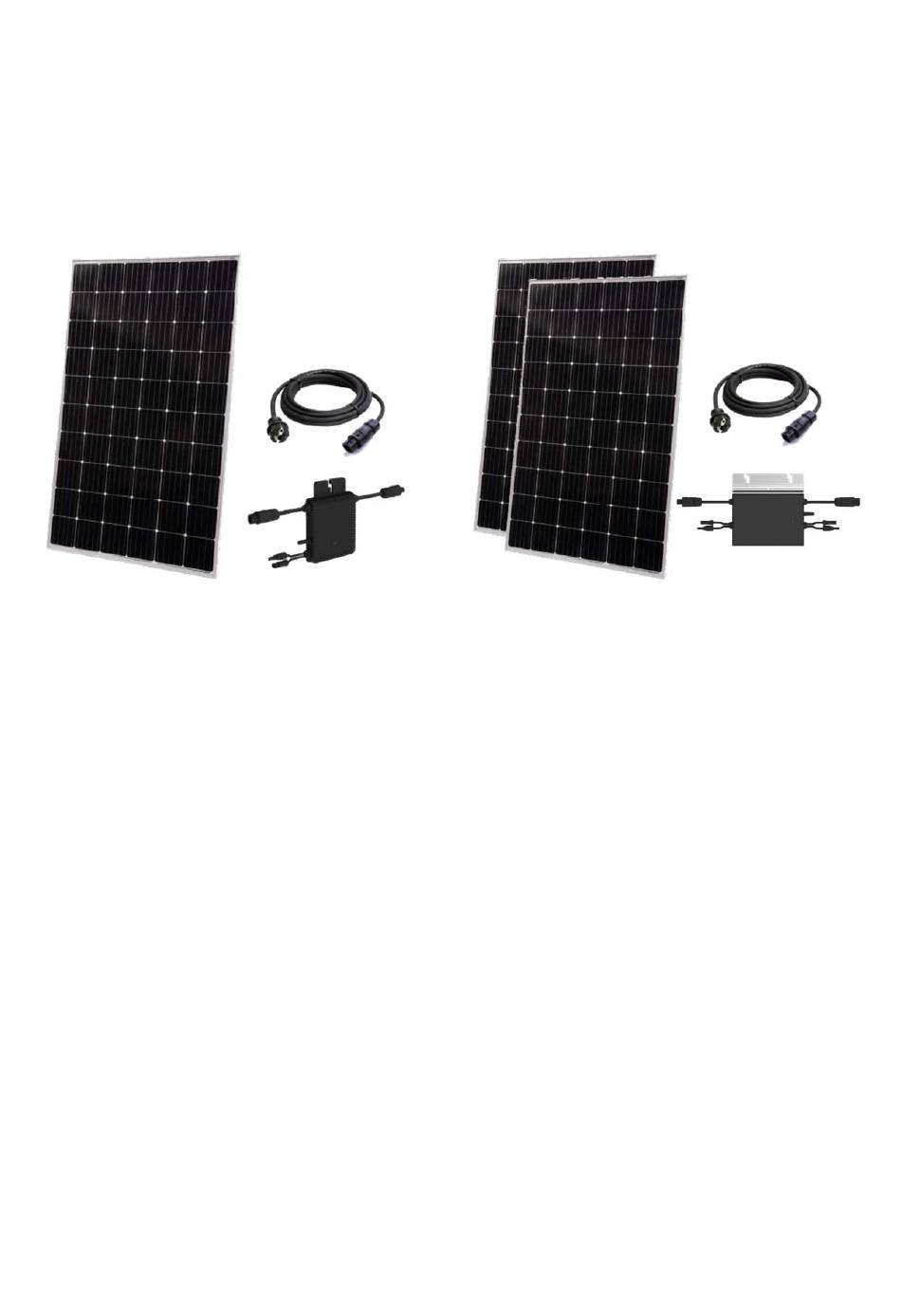

Solar Balkonkraftwerk 300W TX-212
Solar Balkonkraftwerk 600W TX-220 / TX-228
Bevor Sie das Gerät zum ersten Mal benutzen, lesen Sie bitte die
Gebrauchsanweisung und die Sicherheitshinweise sorgfältig durch.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung oder mangels Wissen benutzt zu werden, es sei denn, sie
werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten
von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt
werden, um sicherzustellen, dass sie nicht mit diesem Gerät spielen.
Bewahren Sie diese Gebrauchsanleitung zum späteren Nachschlagen oder zur
gemeinsamen Nutzung des Produkts sorgfältig auf. Dasselbe gilt für das
Originalzubehör für dieses Produkt. Im Falle einer Garantie wenden Sie sich bitte an
den Händler oder das Geschäft, in dem Sie das Produkt gekauft haben.
Genießen Sie Ihr Produkt. * Teilen Sie Ihre Erfahrungen und Meinungen auf
®
Technaxx
TX-212
einem der bekannten Internetportale.
Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022
* Gebrauchsanleitung
TX-220 / TX-228
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Technaxx TX-212
Inhaltszusammenfassung für Technaxx TX-212
- Seite 1 Originalzubehör für dieses Produkt. Im Falle einer Garantie wenden Sie sich bitte an den Händler oder das Geschäft, in dem Sie das Produkt gekauft haben. Genießen Sie Ihr Produkt. * Teilen Sie Ihre Erfahrungen und Meinungen auf einem der bekannten Internetportale. Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022...
-
Seite 2: Inhaltsverzeichnis
Ermittlung der Leitungsreserve ..21 Photovoltaikanlage ......9 Support ..........22 Anschluss des Mikrowechselrichters .. 9 Pflege und Wartung ......22 Montage ........... 11 Konformitätserklärung ...... 22 Allgemeine Hinweise ....11 Entsorgung ........22 Balkon .......... 11 Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022... -
Seite 3: Wichtige Hinweise Zum Start
Warnung Vorsicht, Gefahr eines Stromschlags. Vorsicht, heiße Oberfläche Änderungen der technischen Daten ohne Vorankündigung vorbehalten - bitte vergewissern Sie sich, dass Sie die neueste Gebrauchsanleitung verwenden, die Sie auf der Website des Herstellers finden. Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022... -
Seite 4: Anmerkung
4105:2018-11, DIN VDE 0100-712, DIN VDE 0100-410 und DIN VDE V 0628-1 (VDE V 0628-1). ⚫ Beachte die Angaben zur Ermittlung der Leitungsreserve am Ende dieser Gebrauchsanleitung. ⚫ Beachten Sie, dass das Gehäuse des Mikrowechselrichters ein Kühlkörper ist und Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022... - Seite 5 Genehmigung des Netzbetreibers erhalten haben. ⚫ Nehmen Sie unter keinen Umständen Eingriffe oder Manipulationen am Mikrowechselrichter oder anderen Teilen des Geräts vor. ⚫ Gefahr der Beschädigung durch unsachgemäße Änderungen! ⚫ Halten Sie alle Kontakte trocken und sauber! Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022...
-
Seite 6: Vorsichtsmaßnahmen Bei Der Installation
⚫ Stecken Sie keine elektrisch leitenden Teile in die Stecker und Buchsen! Die Werkzeuge müssen trocken sein. Vorsichtsmaßnahmen bei der Installation ⚫ Die Installation muss bei vom Netz getrenntem Gerät und bei beschatteten und/oder isolierten Solarmodulen erfolgen. ⚫ Vergewissern sich anhand technischen Daten, dass Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022... -
Seite 7: Qualifiziertes Personal
Sicherheitsverfahren mit Strom zu versorgen, zu erden anzuschließen. Mikrowechselrichter, Zubehör angeschlossenen Systeme dürfen nur von qualifiziertem Personal in Betrieb genommen und betrieben werden. Haftungsausschluss ⚫ Technaxx Deutschland ist in keinem Fall haftbar/verantwortlich für direkte, indirekte, zufällige, besondere Folgegefahren für Eigentum... -
Seite 8: Einzelheiten Des Produkts
1 Betteri-Buchse (Eing. 230V AC) Betteri-Stecker (Ausg. 230V AC) 2 Befestigungsloch Eingang Solarmodul (MC4) 3 Erdungsanschluss LED-Anzeige PV-Mikrowechselrichter 600W TX-204 Betteri-Buchse (Eing. 230V AC) Betteri-Stecker (Ausg. 230V AC) Befestigungsloch Eingang Solarmodul (MC4) Erdungsanschluss LED-Anzeige Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022... -
Seite 9: Vorbereitung
Die Installation MUSS den örtlichen Vorschriften und technischen Regeln entsprechen. VORSICHT! Überprüfen Sie, ob die Spannungs- und Stromspezifikationen Ihres Solarmodul mit denen des Mikrowechselrichters übereinstimmen. VORSICHT! Der DC-Betriebsspannungsbereich des Solarmoduls muss mit dem zulässigen Eingangsspannungsbereich Mikrowechselrichters übereinstimmen. Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022... - Seite 10 Wechselstromanschluss nicht angeschlossen ist. VORSICHT! Installieren Trennvorrichtungen AC-Seite Mikrowechselrichters. VORSICHT! wird dringend empfohlen, Überspannungsschutzgeräte entsprechenden Zählerkasten zu installieren. VORSICHT! Ein Fehlerstromschutzschalter sollte nicht zum Schutz des dedizierten Stromkreises des Mikrowechselrichters verwendet werden, auch wenn es sich um Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022...
-
Seite 11: Montage
⚫ Das Solarmodul ist ausschließlich für eine Montage bis zu einer Höhe von 4m (Moduloberkante) geeignet, sofern zusätzlich kein Publikumsverkehr unterhalb des Modules stattfindet. *Die Balkonhalterung ist als Zubehör erhältlich: - Balkonhalterung TX-227 für TX-212 - Balkonhalterung TX-230 für TX-220 & TX-228 Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022... -
Seite 12: Flachdach (Bitumendach)
Nachbarn entfernt sein. Die maximale Neigung des Untergrundes darf 5° betragen. ⚫ Eine Betonplatte sollte 9kg wiegen. ⚫ Prüfe, ob die Statik des Aufstellortes für die Photovoltaikanlage geeignet ist. Technaxx Deutschland übernimmt keine Haftung für die Eignung Deines Aufstellortes. Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022... -
Seite 13: Fassade
⚫ Für die Montage benötigen Sie eigene Dübel und Schrauben. Da jede Wand unterschiedlich ist. ⚫ Bis zu einer Höhe (Oberkante Modul) von 4m kann das Glas-Folien-Modul verwendet werden, sofern Sie nicht direkt unter das Modul treten können. Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022... -
Seite 14: Anschluss Des Solarmodul (Dc-Anschluss)
LED des Mikrowechselrichters sofort blinken und innerhalb von 2 Minuten mit der Synchronisierung mit dem Netz beginnen. Wenn das AC-Kabel nicht eingesteckt ist, blinkt die rote LED kontinuierlich und wiederholt dies, bis das AC-Kabel eingesteckt ist (siehe Kapitel LED-Status). Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022... -
Seite 15: Anschluss Des Mikrowechselrichters An Das Ac-Netz (Ac-Anschluss)
Grundfunktion an. Sie können die Einspeiseleistung mit einem geeigneten Steckdosen-Energiemessgerät* überprüfen (*muss für Außeneinsatz wasserdicht sein!). 5. Wenn Sie einen Einspeisezähler installiert haben, können Sie damit auch die aktuelle Einspeiseleistung bzw. Energie überprüfen. Hinweis: Wenn Wechselstrom anliegt, der Mikrowechselrichter aber nicht gestartet Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022... -
Seite 16: Led-Status
Versorgungsspannung von der Gleichspannungsseite. Um den Mikrowechselrichter wieder in Betrieb zu nehmen, müssen die Solarmodule vom Mikrowechselrichter abgeklemmt werden. Der Startvorgang erfolgt normalerweise innerhalb von 2 Minuten. Führen Sie zur Fehlersuche die folgenden Schritte in der angegebenen Reihenfolge durch: Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022... - Seite 17 Vermeiden Sie provisorische Reparaturen. Alle Reparaturen sollten nur mit Originalersatzteilen durchgeführt werden. Jeder Mikrowechselrichter sollte durch eine Sicherung geschützt sein, ein zentraler Trennschutz ist jedoch nicht erforderlich, es sei denn, dies ist in den nationalen Normen oder vom zuständigen Netzbetreiber vorgeschrieben. Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022...
-
Seite 18: Technische Spezifikationen
Nennausgangsspannung/Bereich (V) 220/180-275 230/180-275 240/180-275 Bemessungsfrequenz/Bemessungsfrequenz- 45-55 (unter 50Hz @ 220 V & 230 bereich (Hz) 55-65 (unter 60Hz @ 220 V & 230 Leistungsfaktor >0.99 Standard 0,8 führend..0,8 verzögert ≤3% Harmonische Verzerrung des Ausgangsstroms Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022... -
Seite 19: Anhang
Überlastung kommt. In der Regel sind mehrere Steckdosen und Verbraucher über einen gemeinsamen Leitungsschutz abgesichert. Durch die zusätzliche Leistung der Mini-Solaranlage können sich jetzt die Ströme aus dem öffentlichen Stromnetz und der Mini-Solaranlage addieren. Die Ströme Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022... -
Seite 20: Belastbarkeit Von Kupferleitungen
1,5mm , was die Leitung in einem typischen deutschen Haushalt widerspiegelt. Bei größerem Querschnitt oder einem anderen Leitungstyp ist die zulässige Strombelastbarkeit abweichend, sodass diese separat, entsprechend der DIN VDE 0298-4 zu betrachten ist. Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022... -
Seite 21: Ermittlung Der Leitungsreserve
⚫ Schließe die Mini-Solaranlage ausschließlich an eine fest angeschlossene Steckdose, niemals an eine Mehrfachsteckdose an. ⚫ Sollten bei Ihnen noch ältere Schraubsicherungen verbaut sein, tauschen Sie diese zwingend von 16A auf die nächstkleineren Sicherung aus. Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022... -
Seite 22: Support
Umwelt vermieden werden. Aus diesem Grund sind Elektrogeräte mit dem hier abgebildeten Symbol gekennzeichnet. Hergestellt in China Vertrieben von: Technaxx Deutschland GmbH & Co. KG Konrad-Zuse-Ring 16-18, 61137 Schöneck, Deutschland Solar Balkonkraftwerk 300W TX-212 Solar Balkonkraftwerk 600W TX-220 / TX-228 Modell: TX-212,TX-220,TX-228; Artikel Nr. 5021,5023,5040; 10/2022...
