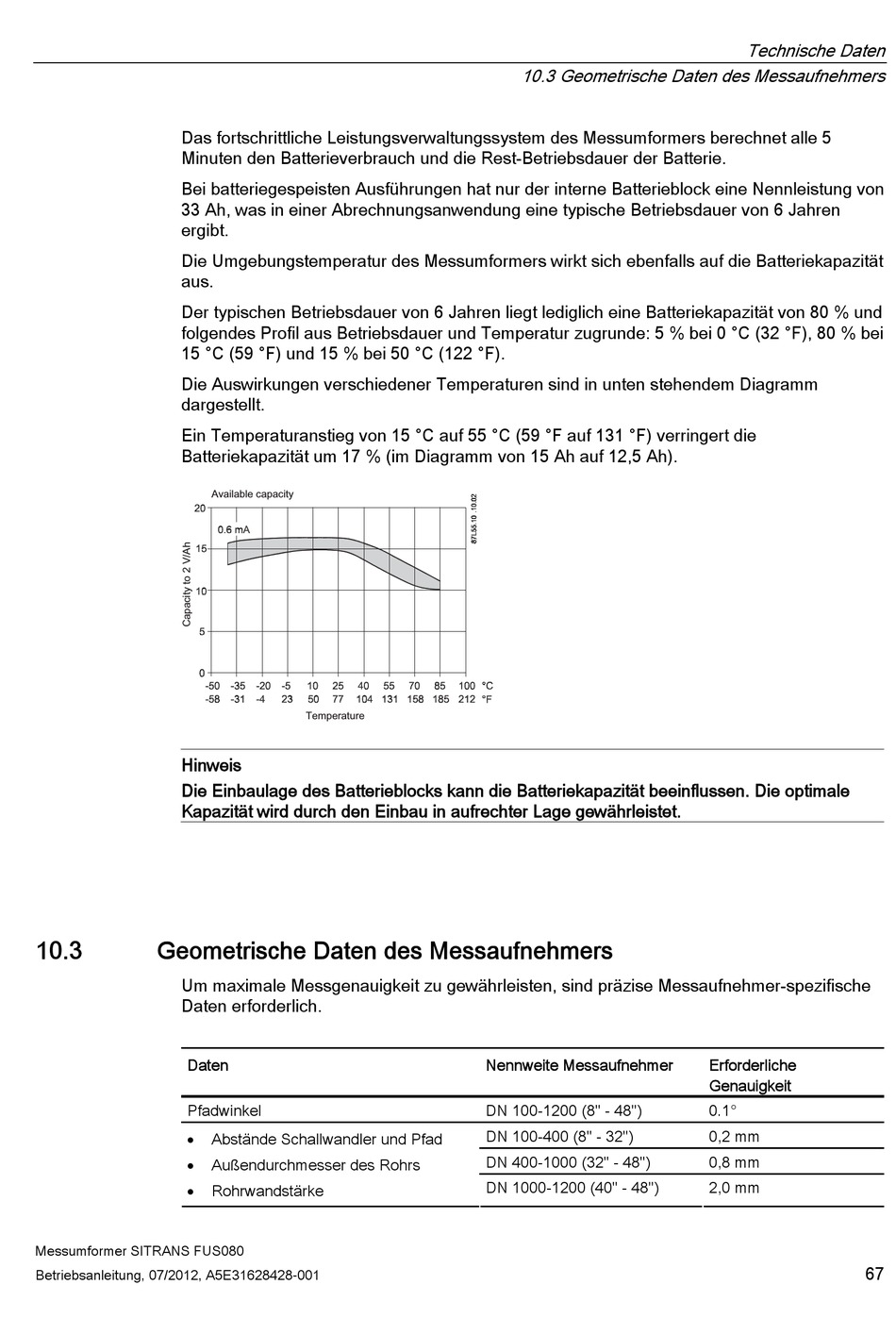

Das fortschrittliche Leistungsverwaltungssystem des Messumformers berechnet alle 5
Minuten den Batterieverbrauch und die Rest-Betriebsdauer der Batterie.
Bei batteriegespeisten Ausführungen hat nur der interne Batterieblock eine Nennleistung von
33 Ah, was in einer Abrechnungsanwendung eine typische Betriebsdauer von 6 Jahren
ergibt.
Die Umgebungstemperatur des Messumformers wirkt sich ebenfalls auf die Batteriekapazität
aus.
Der typischen Betriebsdauer von 6 Jahren liegt lediglich eine Batteriekapazität von 80 % und
folgendes Profil aus Betriebsdauer und Temperatur zugrunde: 5 % bei 0 °C (32 °F), 80 % bei
15 °C (59 °F) und 15 % bei 50 °C (122 °F).
Die Auswirkungen verschiedener Temperaturen sind in unten stehendem Diagramm
dargestellt.
Ein Temperaturanstieg von 15 °C auf 55 °C (59 °F auf 131 °F) verringert die
Batteriekapazität um 17 % (im Diagramm von 15 Ah auf 12,5 Ah).
Hinweis
Die Einbaulage des Batterieblocks kann die Batteriekapazität beeinflussen. Die optimale
Kapazität wird durch den Einbau in aufrechter Lage gewährleistet.
10.3
Geometrische Daten des Messaufnehmers
Um maximale Messgenauigkeit zu gewährleisten, sind präzise Messaufnehmer-spezifische
Daten erforderlich.
Daten
Pfadwinkel
Messumformer SITRANS FUS080
Betriebsanleitung, 07/2012, A5E31628428-001
Abstände Schallwandler und Pfad
Außendurchmesser des Rohrs
Rohrwandstärke
10.3 Geometrische Daten des Messaufnehmers
Nennweite Messaufnehmer
DN 100-1200 (8" - 48")
DN 100-400 (8" - 32")
DN 400-1000 (32" - 48")
DN 1000-1200 (40" - 48")
Technische Daten
Erforderliche
Genauigkeit
0.1°
0,2 mm
0,8 mm
2,0 mm
67
