Configuration de base du système de la caméra
Câble BNC (connecteur jaune)
RS-485 RX+
Blanc
RS-485 RX-
Brun
GND (terre)
Noir 3P
Capteur
Entrée Alarme 2 Entrée alarme 1
Entrée Alarme 4 Entrée Alarme 3
Sortie d'alarme jusqu'à 1
Sortie d'alarme jusqu'à 2

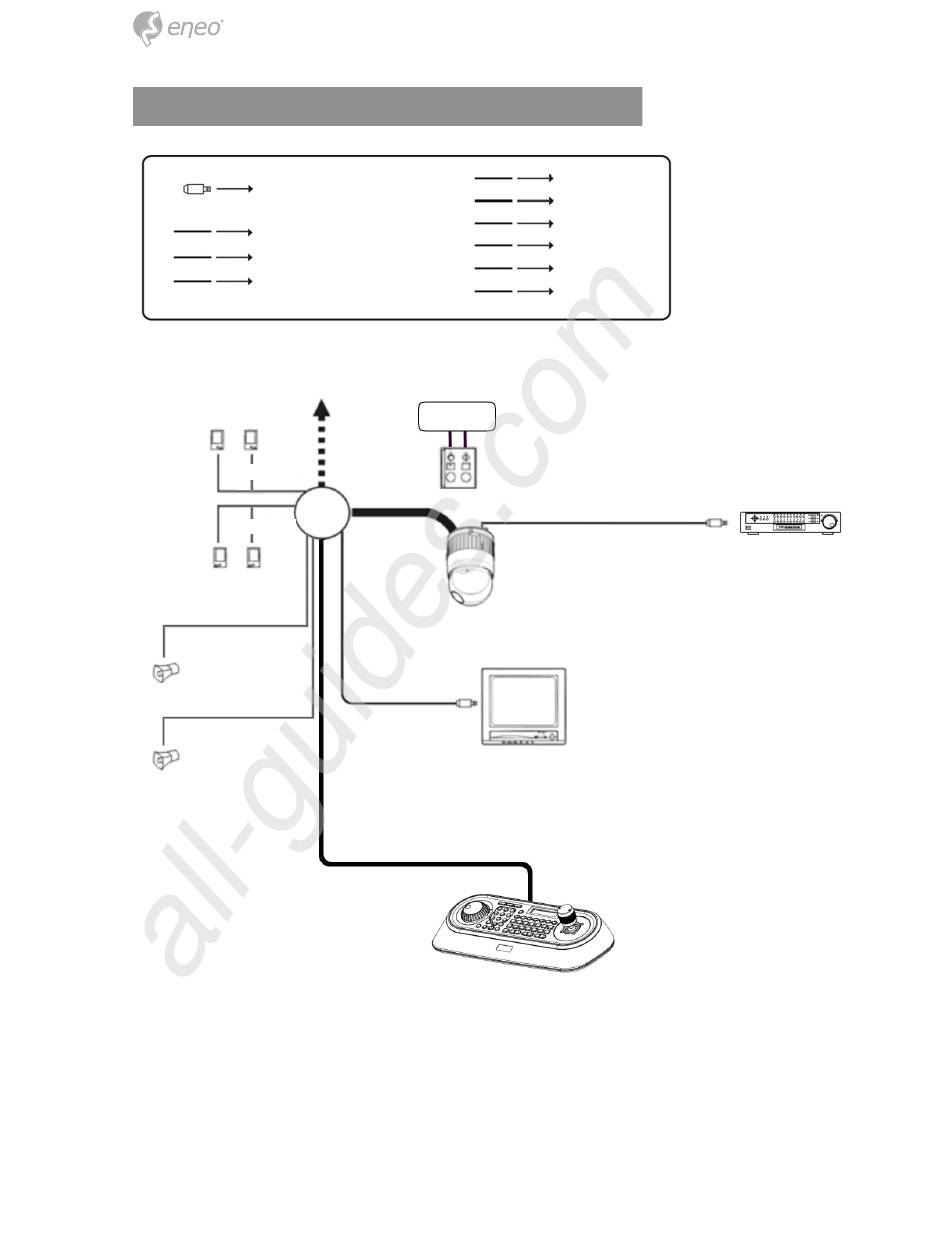

Figure 4 – Schéma d'installation de base
La caméra dôme doit être installée par un personnel qualifié conformément à tous les
codes de construction et électriques locaux et fédéraux.
26
All manuals and user guides at all-guides.com
Rouge
Orange
Jaune
Vert
Bleu
Violet
24V CA/
12V CC
Câble E/Se
Écran BNC
Câble BNC
Entrée alarme 1
Entrée Alarme 2
Entrée Alarme 3
Entrée Alarme 4
Sortie alarme 1
Sortie alarme 2
Câble analogique HD
Caméra dôme
DVR
