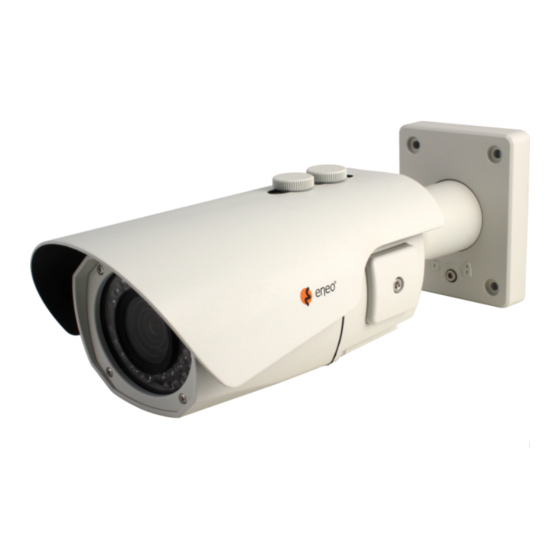

Quick Installation Guide
1/2.8" HD-TVI Camera, Day&Night,
1920x1080, WDR 2.8-12mm,
Infrared, 12/24V
TVB-2080V2812IR
EN
DE
FR
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Eneo TVB-2080V2812IR

  • Seite 15 Inhalt Lieferumfang .......................18 Bezeichnungen von Gerätekomponenten ...............19 Installationsanweisungen ..................20 Einstellung von Schwenkung und Neigung ......................21 Zoom- und Fokuseinstellung ............................ 23 Stromversorgungsanschlüsse ............................ 23 Betriebsanleitung .......................25 Bildschirmmenü-Steuerung verwenden ....................... 25 Beschreibung der Joystick-Bedienung ..................... 25 Beschreibung der D-Zoom-Einstellung ....................25 Bildschirmmenü...
  • Seite 16: Sicherheitsanweisungen

    Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorge- nommen und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden.
  • Seite 17: Grafische Symbole

    • Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da sie eine Augengefährdung verursachen kann, LED Klasse 1M. •...
  • Seite 18: Lieferumfang

    Lieferumfang • Kamera • Kunststoffdübel: 6 x 30 mm (4 St.) • Befestigungsschraube: 4 x 30 mm (4 St.) • Kabelsignal-Aufkleber • Betriebsanleitung • Bohrschablone • Montageschraube: 4 x 15 mm (4 St.) • Inbusschlüssel: 3 mm (1 St.) • Steckverbinder: (1 St.) •...
  • Seite 19: Bezeichnungen Von Gerätekomponenten

    Bezeichnungen von Gerätekomponenten Bolzen für Sonnenschutzdach Sonnenschutzdach Netzkabel Abdeckung für Bildschirmmenüsteuerung Doppelglasiges Fenster "Easy Bracket"-Halterung Kamerahalter Hinteres Gehäuse Vorderes Gehäuse Schraube zum Verriegeln/Entriegeln Fokus Zoom Schraube zum Verriegeln/Entriegeln Inbusschlüssel...
  • Seite 20: Installationsanweisungen

    Installationsanweisungen ACHTUNG: Die Kamerahalterung sollte an einem Bauelement wie etwa Beton, Hartholz, einem Wandständer oder Deckenbal- ken befestigt werden, welches das Gewicht der Kamera trägt. Verwenden Sie, falls erforderlich, geeignetes Befestigungsmateri- al (z.B. Dübel) anstelle des mitgelieferten Materials. 1. Halten Sie die Bohrschablone an die Installationsstelle und bohren Sie die Löcher in Decke oder Wand, falls erforderlich.
  • Seite 21: Einstellung Von Schwenkung Und Neigung

    Befestigungsschraube 1: 4 x 30mm Montageschraube: 4 x 15 mm Inbusschlüssel Kabeldurchgang ACHTUNG: Achten Sie besonders darauf, das Fenster vor dem Objektiv NICHT zu verkratzen. Es muss sorgfältig darauf geachtet werden, das Kabel NICHT zu beschädigen, zu knicken oder Gefahrenbereichen auszusetzen. Setzen Sie die Kamera nie direkt einer starken Lichtquelle wie der Sonne oder einem Scheinwerfer aus.
  • Seite 22: Anpassung Des Betrachtungswinkels Mit Einem Halter

    • Stellen Sie den Betrachtungswinkel der Kamera ein und ziehen Sie die Schraube am Halter fest. Anpassung des Betrachtungswinkels mit einem Halter Schraube zum Verriegeln/Entriegeln Inbusschlüssel 1. Schwenkwinkel: Der Schwenkwinkel ist auf +/- 90° begrenzt. 90° 90° 2. Neigungswinkel: Die Neigung ist bei Wand- (bzw. Decken)-Installation auf min. 0°(2°) bis max.
  • Seite 23: Zoom- Und Fokuseinstellung

    3. Drehwinkel (horizontale Bildausrichtung): Der Drehwinkel ist begrenzt auf max. +/-90°. ±90° Zoom- und Fokuseinstellung Verwenden Sie den mitgelieferten Inbusschlüssel. • Drehen Sie den Fokusring in Richtung "N" (Nah) oder "∞" (Fern), bis der schärfste Fokus erreicht ist. • Drehen Sie zum Erweitern des Betrachtungswinkels den Zoomring in Richtung "W" (Weitwinkel) und für eine nähere Betrachtung in Richtung "T"...
  • Seite 24 Bringen Sie den Signalbelegungs-Aufkleber an einer sichtbaren Stelle als Referenz für die Anschlussverkabelung an.
  • Seite 25: Betriebsanleitung

    Betriebsanleitung Bildschirmmenü-Steuerung verwenden Zugriff und Steuerung des Konfigurationsmenüs können über den Joystick zur Bild- schirmmenü-Steuerung an der Kamera und einen Service Monitor erfolgen. Fünf Befehle stehen mit dem Joystick zur Verfügung. Abdeckung öffnen SUB-OUT Joystick zur Bildschirmmenü-Steuerung Video Sub-out Anschluss ZOOM Beschreibung der Joystick-Bedienung 1.
  • Seite 26: Bildschirmmenü Starten

    1. ▲ : Heranzoomen 2. ▼ : Herauszoomen Bildschirmmenü starten Halten Sie die Taste '●' (Taste für Bildschirmmenü-Joystick) ca. 2 Sekunden lang gedrückt, um in das Setup-Menü zu gelangen. • RET: Kehrt zum vorherigen Menü zurück. • EXIT: Verlässt die Menüeinstellungen ohne zu speichern. •...
  • Seite 27 MAIN DEFAULT (Standard) BESCHREIBUNG SCENE ENHANCE bietet mehrere Möglichkeiten das Video in unterschied- lichen Umgebungen, mit den Einstellungen NORMAL, WDR, D-WDR, BLC und HLC zu verbessern. NORMAL - Optimiert für die normale Innen- und Außenanwendung bei guten Lichtverhältnissen. WDR - Verbessert die Sicht in über- und unterbelichteten Bereichen durch doppelte Bildaufzeichnung mit langer und kurzer Belichtung.
  • Seite 28: Weitere Informationen

    UTC CONTROL (UTC Steuerung), LANGUAGE (Sprache), OUTPUT SELECT (Signalauswahl), FACTORY DEFAULT (Werkseinstellungen). SAVE & EXIT – Menü nach Speicherung der Parameter verlassen. EXIT – EXIT Verlassen des Menüs ohne zu speichern. Weitere Informationen Dieses Handbuch ist auch auf der eneo-Webseite unter www.eneo-security.com verfügbar.
