M S-7235 M ainboard

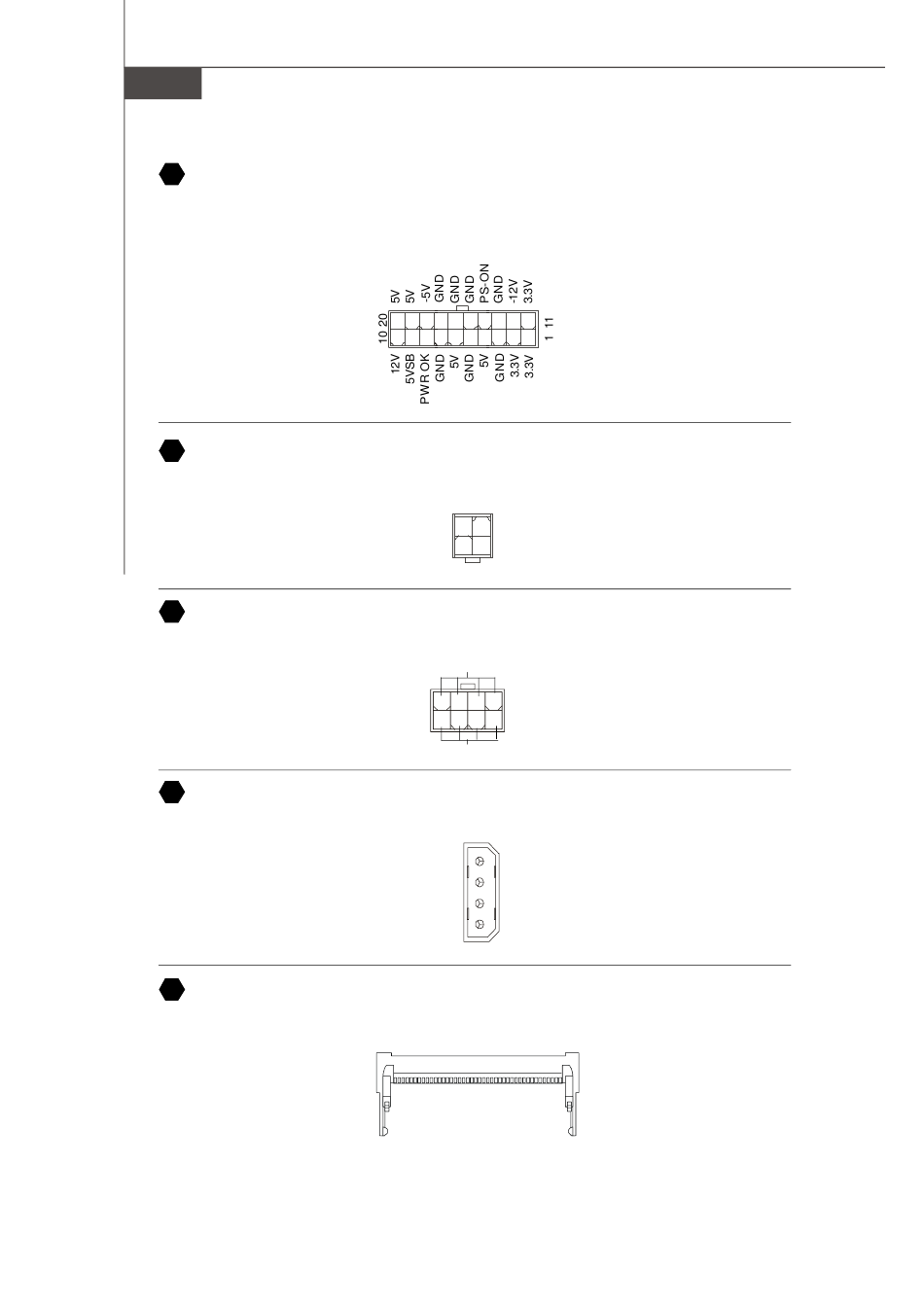

20-контактный разъем питания ATX
22
Этот разъем позволяет подключить 20- контактный источник питания ATX. Для
подключения источника убедитесь, что его разъем правильно ориентирован, затем
острожно вставьте его в ответную часть.
Разъем питания ATX 12V (2x2)
23
Этот разъем 12V предназначен для питания CPU.
24 Разъем питания ATX 12V (2x4)
Этот разъем 12V предназначен для питания CPU.
Разъем питания ATX 12V (1x4)
25
Этот разъем 12V предназначен для питания графической карты.
NV SLI разъем
26
Этот разъем используется для задания режима работы платы SLI или non-SLI.
Ru-16
2 1
GND GND
12V 12V
4 3
+12V
5
8
1
4
GND
5V
1
GND
2
GND
3
12V
4
