M S-7235 M ainboard

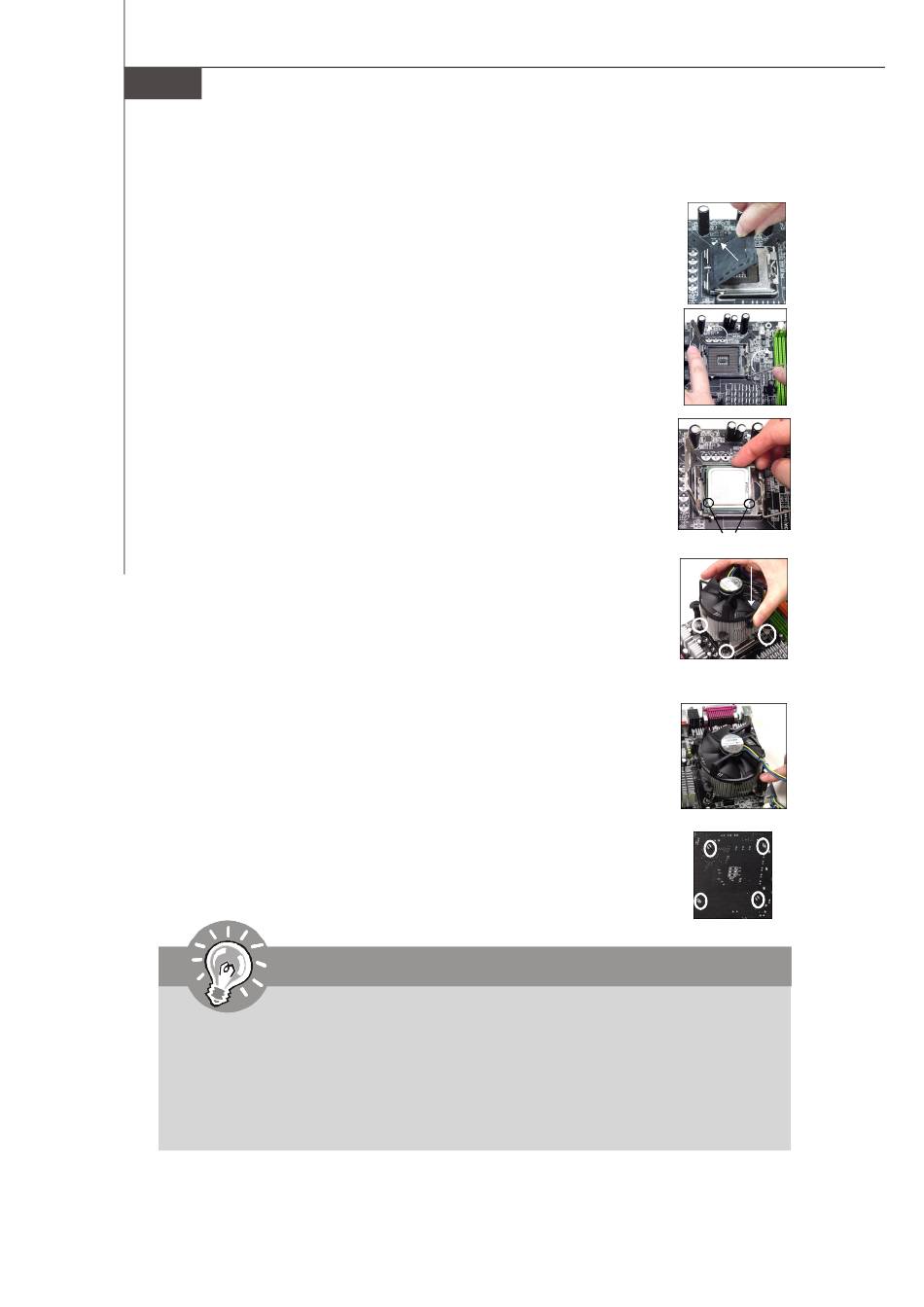

Установка процессора и вентилятора для Socket 775
1. Р азъем проц есс ора зак рыт плас тик овой к рышк ой, к оторая
защищает контакты разъема от повреждений и загрязнений. Если
процессор не установлен в разъем, необходимо всегда закрывать
его пластиковой крышкой для защиты от пыли и повреждений.
2. Снимите крышку, подняв ее с одной стороны.
3. Откроются контакты разъема.
4. Поднимите рычаг и откройте разъем для установки процессора.
5. Убедившись в правильной ориентации процессора, положите
проц ес с ор в разъем. Обрати те внимание, что выемк и на
п р о ц е с с о р е д о л ж н ы с о о т в е т с т в о в а т ь в ы с т у п а м н а
процессорном разъеме.
Проверьте правильнос ть ус тановк и проц ес с ора в разъем
6.
визуально. Если процессор установлен неправильно, то выньте
процесс ор и переустановите.
7. Опустите мателлическую крышку механизма крепления.
8. Аккуратно опустите рычаг на крышку механизма крепления и
зафиксируйте его. Для фиксации рычага в механизме крепления
предусмотрен маленький крючок.
9. Совместите отверстия системной платы с защелками крепления
вентилятора. Прижмите радиатор с вентилятором к процессору
и прос ледите, чтобы четыре защ елк и вошли в отверс тия
системной платы.
10.Нажмите на четыре защелки и закрепите вентилятор. Затем
поверните фиксаторы защелок (направление поворота указано
на вентиляторе) и закрепите их.
11.Переверните системную плату и убедитесь, что защелки надежно
удерживают вентилятор.
Внимание
1. Смотрите состояние процессора в разделе BIOS.
2. Если процессор не установлен, всегда закрывайте разъем пластиковой
крышкой для предотеращения поломок и попадания в него грязи и пыли.
3. Фото системной платы, показываемые в этой части,- только демострация
установки вентилятора. Выступление системной платы зависит от
модели, купленной вами.
Ru-6
