M S-7235 M ainboard

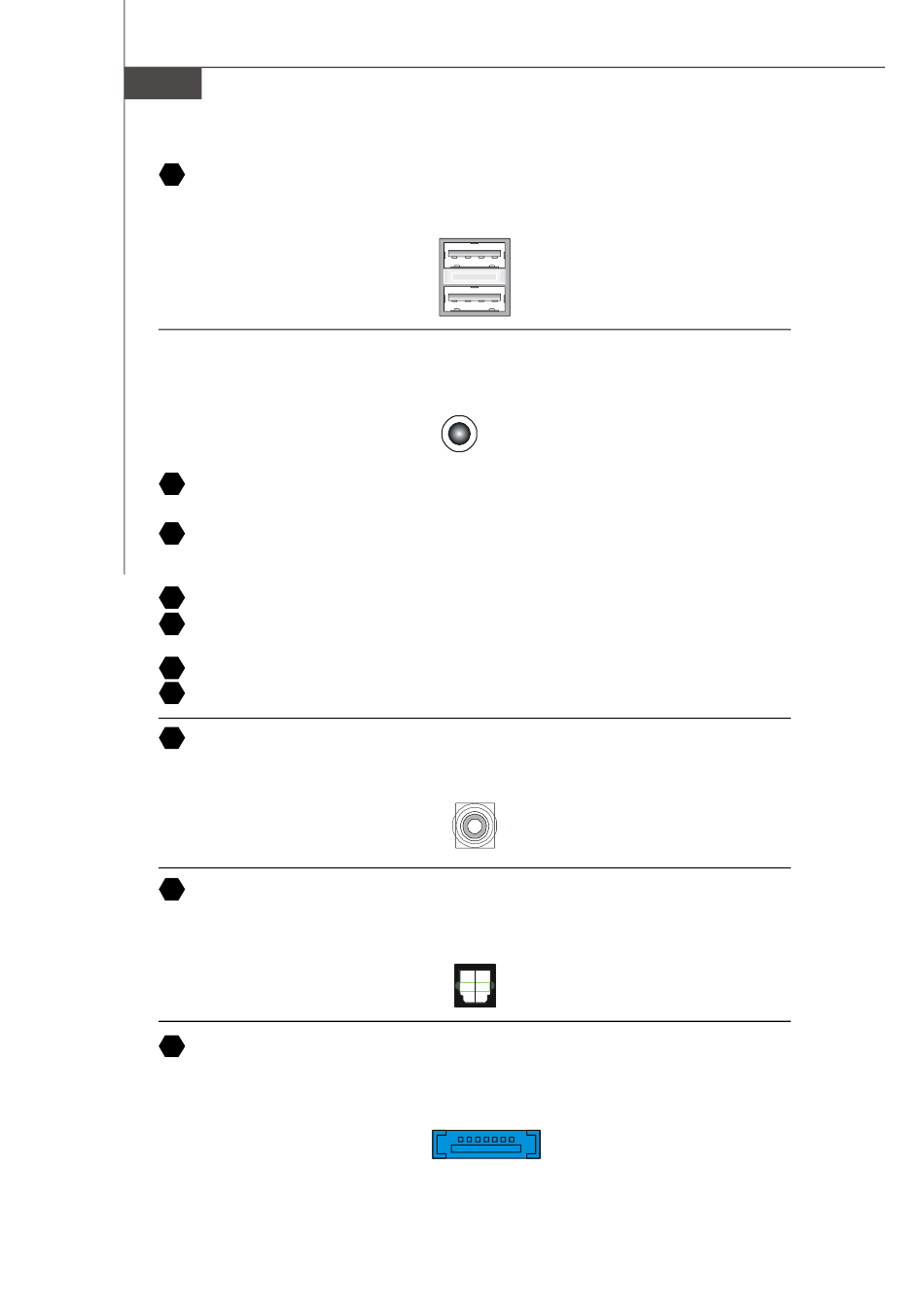

Порт USB
H
USB потр (Universal Serial Bus) позволяет подключать такие USB устройства, как
клавиатуру, мышь и т.д.
Аудио разъемы
Эти разъемы ис пользуются для подк лючения звук овых ус тройств. Разъемы,
выполняющие разные функции имеют различные цвета.
Выход аудио (Зеленый) - Линейный выход для подключения наушников или
I
акустических систем (АС).
Вход аудио (Голубой) - Линейный вход / Выход на боковые АС в режиме 7.1,
J
используется для подключения внешего CD проигрывателя, магнитофоноа
или других звуковых устройств.
Микрофон (Розовый) - Разъем для подключения микрофона.
K
Выход CS (Оранжевый) - Выход на центральную АС и сабвуфер в режиме 5.1/
L
7.1.
Выход RS (Черный) - Выход на задние АС в режиме 4/ 5.1/ 7.1
M
Выход SS (Серый) -
N
Коаксиальный разъем выхода S/PDIF
O
Этот разъем используется для подключения SPDIF (Формат цифровой передачи
от Sony & Philips) - для цифровой передачи звукового сигнала в наушники через
коаксиальный кабель.
Оптический разъем выхода S/PDIF
P
Этот разъем используется для подключения SPDIF (Формат цифровой передачи
от Sony & Philips) - для цифровой передачи звукового сигнала в наушники через
коаксиальный кабель.
Порт eSATA (External Serial ATA)
Q
Этот порт eSATA (внешний External Serial ATA) используется для соединением с
внешним устройством SATA. Вы можете подключать устройство SATA с портом
eSATA дополнительным к абелем.
Ru-20
Выход на боковые AC в режиме 7.1
