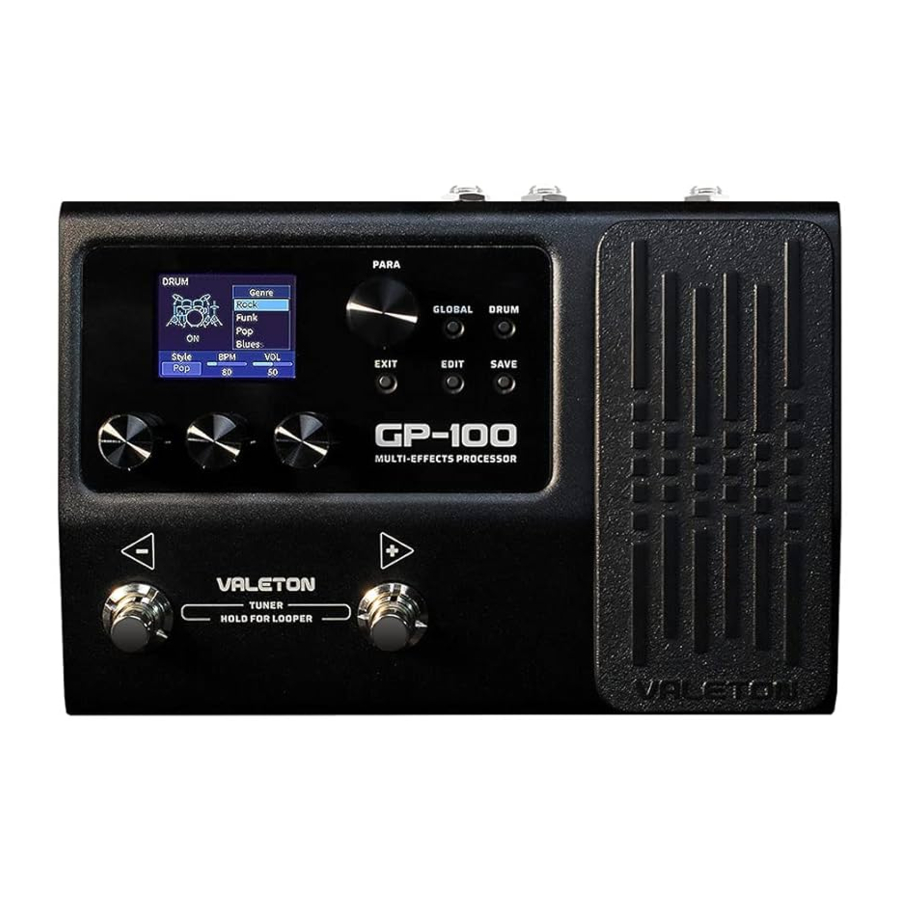

Einführung in das Bedienfeld
- LCD Display
Dieses Display zeigt die Patch-Nummern, den Patch-Namen und andere Bedieninformationen des GP-100 an. - PARA-Regler (mit Enter-Taste)
Durch Drehen oder Drücken dieses Reglers können Sie Menüs wechseln und Parameter anpassen. - GLOBAL-Taste
Drücken Sie diese Taste, um das Menü Globale Einstellungen aufzurufen, in dem Sie die globalen Parameter des GP-100 bearbeiten können. - DRUM-Taste
Drücken Sie diese Taste, um das Schlagzeug abzuspielen. Halten Sie diese Taste gedrückt, um das Menü Drum Machine bearbeiten aufzurufen, wo Sie die Drum-Parameter (Stil, Rhythmus und Lautstärke) bearbeiten können. Im Menü Drum Machine bearbeiten drücken Sie die DRUM-Taste oder den PARA-Regler, um die Drum Machine ein-/auszuschalten. - EDIT-Taste
Drücken Sie in jedem Menü diese Taste, um das Menü Bearbeitungseinstellungen aufzurufen. - SAVE-Taste
Wird ein Patch geändert, zeigt das Hauptdisplay ein *-Symbol an, um anzuzeigen, dass der Parameter geändert wurde. Verwenden Sie die SAVE-Taste, um den Patch zu speichern, umzubenennen oder zu kopieren. Drücken Sie diese Taste erneut, um den geänderten Parameter zu speichern. - EXIT-Taste
Drücken Sie in jedem Menü diese Taste, um zum vorherigen Menü zurückzukehren. - Schnellzugriffsregler
Verwenden Sie diese, um Parameter im unteren Bereich des Bildschirms anzupassen. Die Funktion jedes Reglers variiert je nach dem auf dem Display angezeigten Parameter. - Expression-Pedal
Verwenden Sie es zur Steuerung der Parameter eines oder mehrerer Effekte, einschließlich der Ausgangslautstärke. - [-] Fußschalter / [+] Fußschalter
Diese Fußschalter werden zur Steuerung des Tuners, zum Scrollen durch Patches, zum Starten/Stoppen/Aufnehmen von Phrasen und für andere Funktionen verwendet. Ihre Funktion hängt vom aktuell verwendeten Fußschaltermodus ab. - INPUT-Buchse
6,35-mm-Mono-Audiobuchse zum Anschluss einer Gitarre. - OUTPUT L / OUTPUT R Buchse
6,35-mm-TS-Ausgangsschnittstellen können für Mono- oder Stereo-Betrieb konfiguriert werden. Verwenden Sie diese, um sie an einen einzelnen Gitarrenlautsprecher, ein Paar Stereo-Gitarrenlautsprecher oder direkt an den Eingang einer PA- oder Aufnahmegeräts anzuschließen. - AUX IN-Buchse
3,5-mm-TRS-Eingang zum Anschluss externer Geräte (Telefon, MP3-Player) zum Üben und Jammen. - PHONES-Buchse
3,5-mm-TRS-Ausgang zum Anschluss von Kopfhörern. - USB-Buchse
USB 2.0 Typ-B wird mit Ihrem Computer für die Verwendung mit der GP-100 Software verbunden oder als USB-Audio-Interface an Ihren Computer/Ihr Smartphone angeschlossen. - DC 9V-Buchse
Stromversorgung: DC 9V, 500mA.
Bildschirmübersicht
- Patch-Nummer
- Patch-Name
- Fußschaltermodus
- Master-Lautstärke
- Patch-BPM
- Patch-Lautstärke
- EXP-Pedal-Status
- Patch-Status
- Drum-Status
Erste Schritte
- Schließen Sie Ihr Gerät an. Schließen Sie Ihre Gitarre an die Eingangsbuchse des GP-100 an und verbinden Sie ein Kabel von der UNBALANCED OUTPUT L-Buchse mit Ihrem Verstärker.
Bitte beachten Sie:- Halten Sie die Lautstärke Ihres Verstärkers niedrig.
- Schließen Sie Ihr Kabel an den FX Loop Return des Verstärkers an, falls dieser vorhanden ist.
- Drehen Sie den Lautstärkeregler des GP-100 ganz herunter, schließen Sie dann das Netzteil an und schalten Sie das GP-100 ein.
- Stimmen Sie Ihre Saiten. Drücken Sie die Fußschalter [-] und [+], um den Tuner-Bildschirm aufzurufen. Zupfen Sie jede Saite und stimmen Sie sie, bis die Tonhöhe die Mitte des Bildschirms erreicht und grün wird. Wenn alle Saiten gestimmt sind, tippen Sie erneut auf einen der Fußschalter, um den Tuner zu verlassen.
- Wählen Sie einen Patch. Tippen Sie auf den Fußschalter [-] oder [+], um einen Patch auszuwählen, der Ihnen gefällt.
Technische Daten
Technische Spezifikationen
A/D/A-Wandler: 24-Bit-Hochleistungs-Audio
Abtastfrequenz: 44,1 kHz
SNR: 110dB
Maximale gleichzeitige Effekte: 9
Speicherplätze: 99 Benutzer-Patches/99 Werks-Patches
Looper: 90 Sekunden Aufnahmezeit
Drum Machine: 100 Patterns
Analoge Eingangsanschlüsse
Gitarreneingang: 6,35 mm unsymmetrisch (TS)
Eingangsimpedanz: 1M Ohm
Aux-Eingang: 3,5 mm Stereo (TRS)
Aux-Eingangsimpedanz: 10k Ohm
Analoge Ausgangsanschlüsse
Linke/Rechte Ausgänge: 6,35 mm unsymmetrisch (TS)
Linke/Rechte Ausgangsimpedanz: 1k Ohm
Kopfhörerausgang: 3,5 mm Stereo (TRS)
Kopfhörerausgangsimpedanz: 47 Ohm
Digitale Anschlüsse
USB-Anschluss: USB 2.0 Typ-B Anschluss
USB-Aufnahmespezifikation
Abtastrate: 44,1 kHz
Bittiefe: Unterstützt 16-Bit oder 24-Bit
Größe und Gewicht
Abmessungen: 198mm(B) x 134mm(T) x 28mm(H)
Gewicht: 800g
Stromversorgung
Stromversorgung: DC 9V, 500mA
Scannen Sie den QR-Code für die GP-100 Software.
