Valeton GP-200 Handbuch

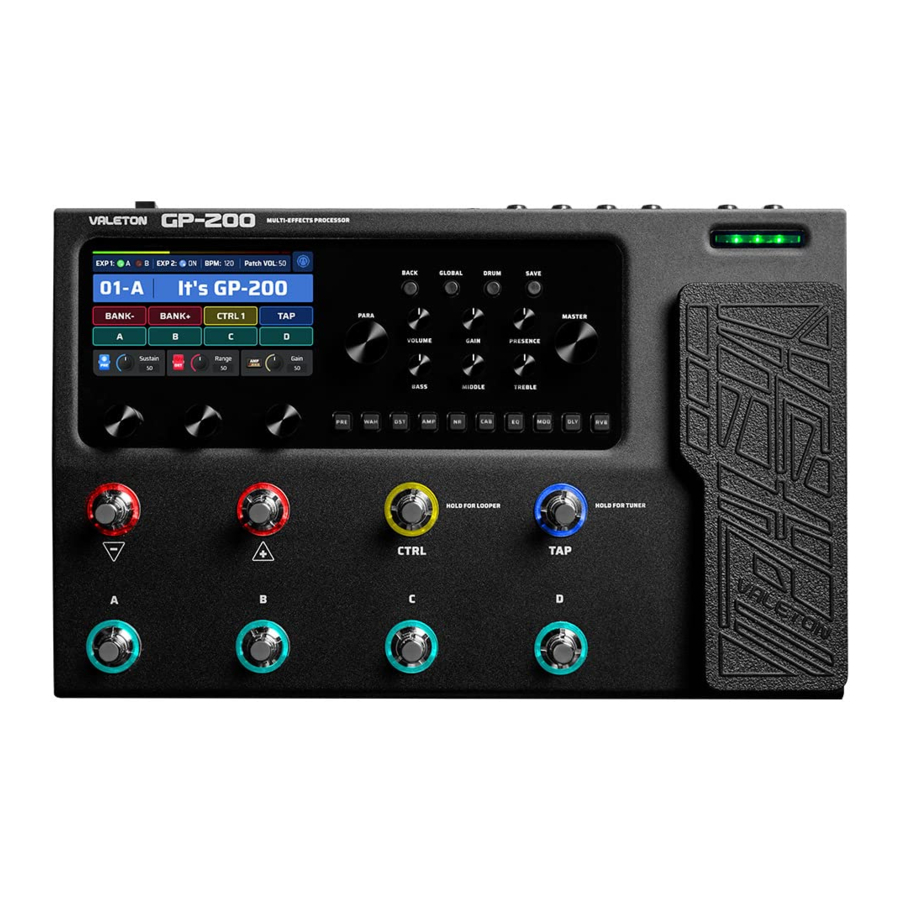

Panel-Einführung
- LCD-Display
Das 4,3-Zoll-Farb-LCD zeigt die Patch-Nummern, den Patch-Namen und andere Bedienungsinformationen des GP-200 an. - PARA-Regler (mit Enter-Taste)
Drehen, um Menüs auszuwählen und Parameter anzupassen. - MASTER-Regler
Drehen, um die Master-Ausgangslautstärke des GP-200 zu regeln. - BACK (Zurück)-Taste
Drücken, um zum vorherigen zurückzukehren. - GLOBAL (Global)-Taste
Drücken, um das Menü "Global Setting" (Globale Einstellungen) aufzurufen, in dem Sie die globalen Parameter des GP-200 bearbeiten können. - DRUM (Schlagzeug)-Taste
Drücken, um das Schlagzeug abzuspielen. Halten, um das Menü "Drum Machine Edit" (Schlagzeug-Bearbeitung) aufzurufen, in dem Sie die Schlagzeugparameter (Stil, Rhythmus, Lautstärke) bearbeiten können. - SAVE (Speichern)-Taste
Wann immer ein Patch geändert wird, zeigt das Hauptdisplay ein Symbol an, das anzeigt, dass der Parameter geändert wurde. Verwenden Sie die SAVE (Speichern)-Taste, um den Patch zu speichern, umzubenennen oder zu kopieren. Drücken Sie die SAVE (Speichern)-Taste erneut, um den geänderten Parameter zu speichern. - AMP-Regler
Steuern Sie das AMP-Modul in Echtzeit, genau wie einen echten Verstärker. - Modul-Tasten
Drücken, um das Menü "Edit Settings" (Bearbeitungseinstellungen) des Moduls aufzurufen. Gedrückt halten für Modul Ein/Aus. - Schnellzugriffsregler
Drehen, um Parameter im unteren Bereich des Bildschirms anzupassen. Die Funktion jedes Reglers variiert je nach dem Parameter auf dem Display. - 8 Fußschalter
Verwenden Sie diese, um Patches zu wechseln, Effekte ein-/auszuschalten, das Tap-Tempo einzustellen usw. - Expression-Pedal
Verwenden Sie dieses, um den Parameter eines oder mehrerer Effekte zu steuern. - EXP/FS-Buchse
1/4" TRS-Eingang, zum Anschluss eines externen Expression-Pedals/Fußschalter-Controllers. - INPUT (Eingang)-Buchse
1/4" Mono-Eingangsanschluss für Gitarre oder andere Instrumente. - AUX IN (Aux-Eingang)-Buchse
1/8" TRS-Eingang zum Anschluss eines Audioplayers und zum Mitspielen (oder Aufnehmen). - FX LOOP (SEND/RETURN)-Buchse
Diese 1/4"-Buchsen können als FX-Loop verwendet werden, um externe Stompboxen in Ihren Klang einzuschleifen. - UNBALANCED OUTPUT (L für Mono-Ausgang)
Verwenden Sie 1/4" TS-Kabel, um Ihr Gitarrenverstärker, FRFR-Lautsprecher oder andere Wiedergabesysteme anzuschließen. Bei Verwendung eines einzelnen Verstärkers oder Lautsprechers nur die L (MONO)-Buchse anschließen. - GND/LIFT (Masse/Lift)-Schalter
Drehen Sie den GND/LIFT-Schalter auf GND (Masse), um die Masseverbindung der beiden XLR-Anschlüsse (Ground Lift) zu unterbrechen und Rauschen durch Masseschleifen zu vermeiden. Auf LIFT (Lift) gestellt, wird die XLR-Leitung normal geerdet. - BALANCED OUTPUT (L für Mono-Ausgang)
Verwenden Sie symmetrische XLR-Kabel, um Ihr Studio-Equipment, Mischpult, PA oder FRFR-Lautsprecher anzuschließen. Bei Verwendung eines einzelnen Verstärkers oder Lautsprechers nur die L (MONO)-Buchse anschließen. - PHONES (Kopfhörer)-Buchse
1/8" TRS-Ausgang zum Anschluss von Kopfhörern. - MIDI-Buchsen
Hier ein externes MIDI-Gerät anschließen. - USB-Buchse
Durch den Anschluss von USB 2.0 Typ-C an Mac- und Windows-Computer fungiert der GP-200 auch als hochwertiges Audio-Interface mit integrierter DI-, Re-Amping- und MIDI-Funktionalität. - POWER (Strom)-Schalter
Schalten Sie den Strom ein. - DC 9V-Buchse
Stromversorgung: DC 9V, 1000mA,
Bildschirm-Einführung
- Patch-Nummer
- Patch-Name
- Patch-Lautstärkeanzeige
- Patch-BPM
- Patch-Lautstärke
- EXP-Pedal-Status
- Patch-Status
- Schlagzeug-Status
- Aktuelle Fußschalter-Einstellung
- Schnellanpassung Parameter
Spezifikationen
A/D/A-Wandler: 24-Bit Hochleistungs-Audio
Sampling-Frequenz: 44.1 kHz SNR: 110dB
Module: 11, gleichzeitig nutzbar
Patch-Speicher: 256 Patch-Slots, 100 Werkspatches
Looper: 180 Sekunden Aufnahmezeit
Drum Machine: 100 Muster
MIDI(IN/OUT/THRU): 5-Pin MIDI-Anschlüsse
Analoge Eingangsanschlüsse
Gitarreneingang: 1/4" Unsymmetrisch (TS)
Eingangsimpedanz: 4.7M Ohm (A.GT),
1M Ohm (E.GT), 10k Ohm (Line)
Return-Eingang: 1/4" Unsymmetrisch (TS)
Return-Eingangsimpedanz: 100k Ohm
Aux-Eingang: 1/8" Stereo (TRS)
Aux-Eingangsimpedanz: 10k Ohm
Analoge Ausgangsanschlüsse
L/R Unsymmetrische Ausgänge: 1/4" TS-Buchsen
L/R Unsymmetrische Ausgangsimpedanz: 1k Ohm
L/R Symmetrische Ausgänge: XLR-Buchsen
L/R Ausgangsimpedanz: 1k Ohm
Send-Ausgang: 1/4" Unsymmetrisch (TS)
Send-Ausgangsimpedanz: 1k Ohm
Kopfhörer-Ausgang: 1/8" Stereo (TRS)
Kopfhörer-Ausgangsimpedanz: 22 Ohm
Digitale Anschlüsse
USB-Port: USB 2.0 Typ-C Port
USB-Aufnahme-Spezifikation
Sample-Rate: 44.1 kHz
Bit-Tiefe: Unterstützt 16-Bit oder 24-Bit
Größe und Gewicht
Abmessungen: 345mm(B) x 220mm(T) x 62.5mm(H)
Gerätegewicht: 2.37kg
Stromversorgung
Stromversorgung: DC 9V, 1000mA,
Erste Schritte
- Schließen Sie Ihr Gerät an. Stecken Sie Ihre Gitarre in die Eingangsbuchse des GP-200 und verbinden Sie ein Kabel vom UNBALANCED OUTPUT L (MONO) mit Ihrem Verstärker.
Bitte beachten Sie:- Halten Sie die Lautstärke Ihres Verstärkers niedrig.
- Schließen Sie Ihr Kabel an den FX Loop Return (Effektweg-Return) des Verstärkers an, falls dieser einen besitzt.
- Drehen Sie den MASTER-Regler des GP-200 ganz herunter, schließen Sie dann das Netzteil an und schalten Sie den GP-200 ein.
- Stimmen Sie Ihre Saiten. Halten Sie den Fußschalter TAP (HOLD FOR TUNER) (HALTEN FÜR TUNER) gedrückt, um den Tuner-Bildschirm aufzurufen. Zupfen Sie jede Saite und stimmen Sie sie, bis die Tonhöhe die Mitte des Bildschirms erreicht und grün wird. Wenn alle Saiten gestimmt sind, tippen Sie erneut auf einen der Fußschalter, um den Tuner zu verlassen.
- Wählen Sie einen Patch. Tippen Sie auf Fußschalter A, B, C, D, wählen Sie einen Patch, der Ihnen gefällt. Tippen Sie auf Fußschalter BANK- (BANK ZURÜCK), um durch die Bänke zurückzublättern, und tippen Sie auf Fußschalter BANK+ (BANK VORWÄRTS), um durch die Bänke vorzublättern.
※ Im Interesse der Produktverbesserung können die Spezifikationen und/oder der Inhalt der Produkte (einschließlich, aber nicht beschränkt auf Aussehen, Verpackungsdesign, Handbuchinhalt, Zubehör, Größe, Parameter und Anzeigebildschirm) ohne vorherige Ankündigung geändert werden. Bitte erkundigen Sie sich bei Ihrem lokalen Lieferanten nach genauen Angeboten. Spezifikationen und Merkmale (einschließlich, aber nicht beschränkt auf Aussehen, Farben und Größe) können je nach Modell aufgrund von Umweltfaktoren variieren, und alle Abbildungen sind illustrativ.
Scannen Sie den QR-Code für die GP-200 Software.
Referenzen
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
Valeton GP-200 Handbuch herunterladen
