Klein Tools Coax Explorer 2 Handbuch

ÜBERSICHT

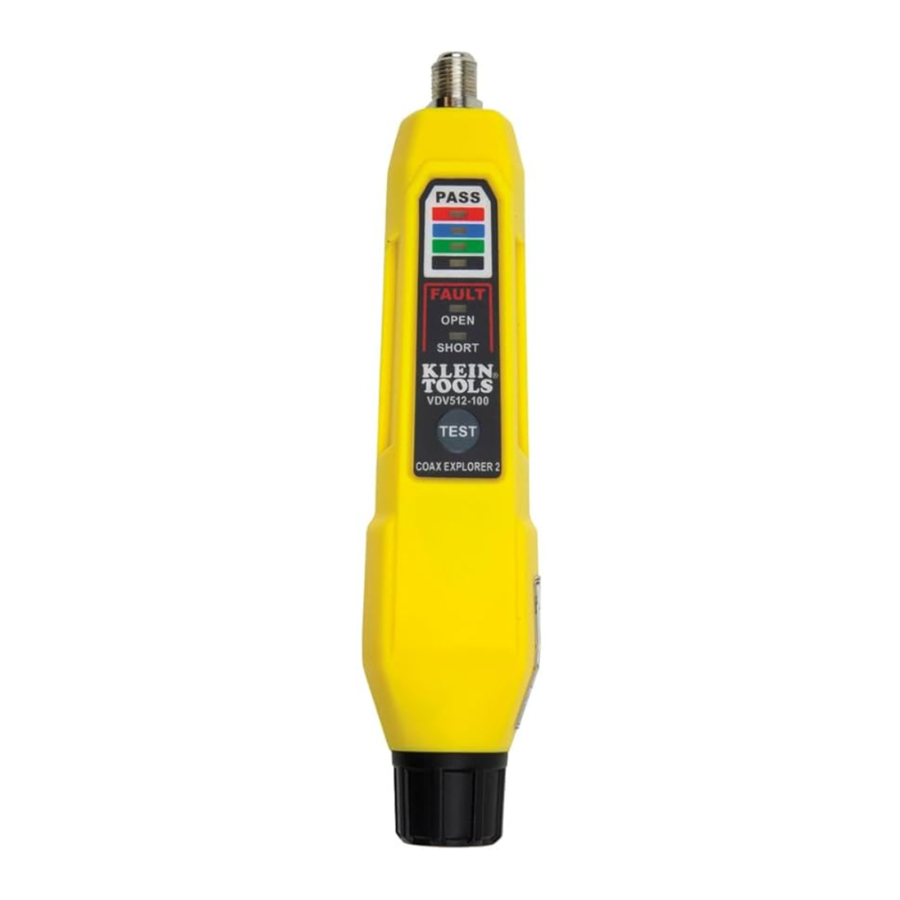

1. Test-Fernbedienung Nr. 1 (Rot)
2. F-Anschluss
3. Batteriefachdeckel
4. 2x AAA Batterien (enthalten)
5. TEST Taste
6. PASS LEDs
7. OPEN Fehler-LED
8. SHORT Fehler-LED
9. Taschenclip (Rückseite)

HINWEIS: Das Prüfgerät enthält keine vom Benutzer zu wartenden Teile.

ALLGEMEINE SPEZIFIKATIONEN

Der Klein Tools Coax Explorer^® 2 überprüft die korrekte Durchgängigkeit von F-Anschluss-Koaxialkabeln und ordnet deren Standort zu. Farbcodierte Aufsteck-Fernbedienungen ermöglichen das Testen und Zuordnen von bis zu vier Kabeln, wobei der Kabelstatus über LED-Anzeigen (PASS, OPEN oder SHORT) angezeigt wird, die auch den Kabel-/Fernbedienungsstandort identifizieren. Fernbedienung Nr. 1 (rot) ist enthalten, zusätzliche Fernbedienungen sind separat erhältlich.

• Umgebung: Innenbereich
• Betriebshöhe: max. 3000 m (10000 ft.)
• Betriebstemperatur: 0° bis 50°C (32° bis 122°F)
• Lagertemperatur: -20° bis 60°C (-4° bis 140°F)
• Relative Luftfeuchtigkeit: 10% bis 90% nicht kondensierend
• Abmessungen (einschließlich Fernbedienungshalter): 145 x 32 x 29 mm (5.7" x 2.3" x 1.1")
• Gewicht (einschließlich Batterien): 136 g (4.8 oz.) Änderungen der Spezifikationen vorbehalten.

KABEL PRÜFEN/ZUORDNEN

HINWEIS: Nicht an stromführenden Schaltkreisen oder Steckdosen verwenden.

1. Schließen Sie die Test-Fernbedienung an ein Ende des zu prüfenden Kabels oder der Steckdose an. Verwenden Sie bei Bedarf einen F-Adapter (nicht enthalten), um die Test-Fernbedienung an das Kabel anzuschließen.
2. Schließen Sie das gegenüberliegende Ende des zu prüfenden Kabels oder der Steckdose an den F-Anschluss am Coax Explorer^® 2 an.
3. Halten Sie die TEST Taste gedrückt. Wenn das Kabel korrekt verdrahtet ist, leuchtet die obere (rote) PASS LED auf. Wenn ein Problem mit dem Kabel vorliegt, leuchtet eine der FEHLER-LEDs (OPEN oder SHORT ) auf.

TESTEN EINES NICHT INSTALLIERTEN KABELS

1. Verwenden Sie einen F-Adapter (nicht enthalten), um eine Test-Fernbedienung an ein Ende des zu prüfenden Kabels anzuschließen.
2. Schließen Sie das gegenüberliegende Ende des zu prüfenden Kabels an den F-Anschluss am Coax Explorer^® 2 an.
3. Halten Sie die TEST Taste gedrückt. Wenn das Kabel korrekt verdrahtet ist, leuchtet die entsprechende PASS LED auf. Wenn ein Problem mit dem Kabel vorliegt, leuchtet eine der FEHLER-LEDs (OPEN oder SHORT ) auf.

BATTERIEWECHSEL

(ABB. 1)
Wenn die TEST Taste gedrückt wird und keine LEDs leuchten, müssen die Batterien ausgetauscht werden.

1. Schrauben Sie den Batteriefachdeckel ab.
2. Entnehmen und recyceln Sie die beiden leeren AAA Batterien .
3. Legen Sie zwei neue AAA Batterien ein, wobei die Plusseite (+) wie abgebildet in das Prüfgerät zeigen muss.
4. Schrauben Sie den Batteriefachdeckel wieder fest an.

LAGERUNG

Entfernen Sie die Batterien, wenn das Prüfgerät längere Zeit nicht verwendet wird. Setzen Sie es keinen hohen Temperaturen oder Feuchtigkeit aus. Nach einer Lagerung unter extremen Bedingungen, die die im Abschnitt ALLGEMEINE SPEZIFIKATIONEN genannten Grenzwerte überschreiten, lassen Sie das Prüfgerät vor der Verwendung in den normalen Betriebszustand zurückkehren.

KUNDENDIENST

KLEIN TOOLS, INC.
450 Bond Street, Lincolnshire, IL 60069
1-877-775-5346 customerservice@kleintools.com
www.kleintools.com
