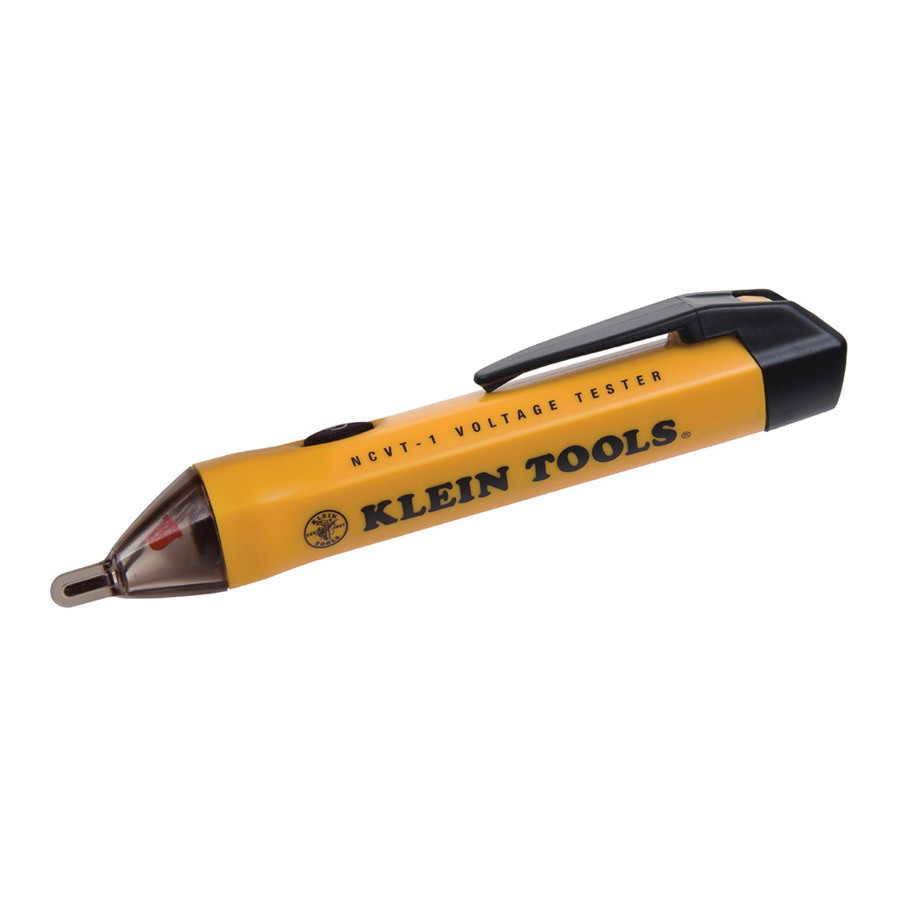

Klein Tools NCVT-1 Handbuch

SYMBOLE AM PRÜFGERÄT

Warnung. Stromschlaggefahr.

Gefahr. Wichtige Informationen. Es ist wichtig, dass Benutzer dieses Prüfgeräts alle Warnungen, Vorsichtsmaßnahmen, Sicherheitsinformationen und Anweisungen in diesem Handbuch lesen, verstehen und befolgen, bevor sie dieses Prüfgerät bedienen oder warten. Die Nichtbeachtung der Anweisungen kann zu Tod oder schweren Verletzungen führen.

Doppelt isoliert.

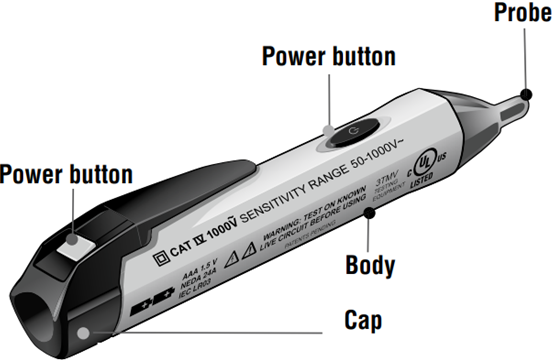

GERÄTEÜBERSICHT

Abb.1

BEDIENUNGSANLEITUNG

Gerät einschalten

Halten Sie die Einschalttaste für eine halbe Sekunde gedrückt und lassen Sie sie dann los. Achten Sie auf einen einzelnen Piepton und eine dauerhaft leuchtende grüne LED an der Spitze des Prüfgeräts. Das Prüfgerät ist jetzt aktiviert und betriebsbereit. Testen Sie an einem bekannten stromführenden Stromkreis, um die Funktionsfähigkeit des Prüfgeräts zu überprüfen. Weitere Einschaltoptionen finden Sie unter Stiller Modus.

Gerät ausschalten

Halten Sie die Einschalttaste für eine halbe Sekunde gedrückt. Achten Sie auf einen doppelten Piepton und das Erlöschen der grünen LED "power on" (Einschalten). Das Prüfgerät ist jetzt deaktiviert und nicht betriebsbereit. Die grüne LED "power on" (Einschalten) bestätigt visuell die ausreichende Batterieleistung, Systemintegrität und den Betriebs-/Aktivmodus. Testen Sie vor und nach jedem Gebrauch immer an einem bekannten stromführenden Stromkreis, um die Funktionsfähigkeit des Prüfgeräts zu überprüfen.

System-Selbsttest

Die grüne LED "power on" (Einschalten) bestätigt visuell die ausreichende Batterieleistung, Systemintegrität und den Betriebs-/Aktivmodus. Testen Sie vor und nach jedem Gebrauch immer an einem bekannten stromführenden Stromkreis, um die Funktionsfähigkeit des Prüfgeräts zu überprüfen.

Prüfung auf das Vorhandensein von Wechselspannung

Prüfen Sie vor und nach jedem Gebrauch an einem bekannten stromführenden Stromkreis, um die Funktionsfähigkeit des Prüfgeräts zu überprüfen. Halten Sie die Spitze des Prüfgeräts in die Nähe einer Wechselspannungsquelle. Erkennt das Prüfgerät eine Spannung, wechselt die LED "power on" (Einschalten) an der Spitze des Prüfgeräts ihre Farbe von grün auf rot und es wird ein kontinuierlicher Piepton erzeugt.

Anzeige für niedrigen Batteriestand

Szenario 1 – Einschalten des Prüfgeräts: Die LED "power on" (Einschalten) an der Spitze des Prüfgeräts wechselt von einem konstanten Grün zu einem blinkenden Grün und es wird eine Reihe von Pieptönen erzeugt. Das Prüfgerät schaltet sich dann aus. Das Gerät ist nun deaktiviert und nicht betriebsbereit; die Batterien müssen ersetzt werden. Informationen zum Batteriewechsel des Prüfgeräts finden Sie im Abschnitt Wartung mit dem Titel "Battery Replacement" (Batteriewechsel).

Szenario 2 – Betrieb des Prüfgeräts: Wenn die LED-Leuchten dunkler werden und der Ton leiser wird, benötigt das Prüfgerät möglicherweise neue Batterien. Informationen zum Batteriewechsel des Prüfgeräts finden Sie im Abschnitt Wartung mit dem Titel "Battery Replacement." (Batteriewechsel).

Automatische Abschaltung

Nach 4 Minuten Nichtgebrauch schaltet sich das Prüfgerät automatisch aus, um die Batterielebensdauer zu verlängern. Achten Sie auf einen doppelten Piepton und das Erlöschen der grünen LED "power on" (Einschalten). Das Prüfgerät ist jetzt deaktiviert und nicht betriebsbereit.

Stiller Modus

Das Prüfgerät kann mit nur visueller Spannungsanzeige betrieben werden. Bei ausgeschaltetem Prüfgerät halten Sie die Einschalttaste 2 Sekunden lang gedrückt.

WARTUNG

Batteriewechsel

• Richten Sie das Werkzeug/Prüfgerät so aus, dass der Taschenclip zu Ihnen zeigt.
• Drücken Sie die Lasche vorsichtig herunter, Abb. 2, bis Sie die Endkappe vom Hauptgehäuse des Prüfgeräts abziehen können.

  Abb.2
• Entfernen Sie die Batterien vorsichtig, um Schäden oder Verletzungen der internen Komponenten zu vermeiden.
• Ersetzen Sie sie durch zwei AAA 1,5 Volt oder IEC LR03 oder NEDA 24A Batterien.
• Legen Sie die Batterien mit den Pluspolen zur Spitze zeigend in das Prüfgerät ein, Abb. 3.

• Richten Sie die Endkappe vorsichtig aus und schieben Sie sie auf das Gehäuse des Prüfgeräts, Abb. 4. Drücken Sie die Kappe, bis sie vollständig sitzt (erkennbar an einem Klickgeräusch), Abb. 4.

  Abb.4
  • Rastnase an der Kappe ausrichten.
  • Halten Sie den Taschenclip an der Kappe nahe am Prüfgerätegehäuse, während Sie die Kappe auf das Prüfgerät schieben.
• Hinweis: Halten Sie den Taschenclip an der Kappe nahe am Prüfgerätegehäuse, während Sie die Kappe auf das Prüfgerät schieben.
• Testen Sie an einem bekannten stromführenden Stromkreis, um die Funktionsfähigkeit des Prüfgeräts zu überprüfen.

Reinigung des Prüfgeräts

• Das Prüfgerät enthält empfindliche elektronische Komponenten; nicht in Flüssigkeiten eintauchen.
• Verwenden Sie zur Reinigung des Prüfgeräts keinen Alkohol, Ammoniak oder lösemittelhaltige Reiniger.
• Wischen Sie das Prüfgerät vorsichtig mit Klein Kleaners^® (CAT. # 51425), einem feuchten Tuch oder einem Tuch mit einer milden Reinigungslösung ab.
• Stellen Sie sicher, dass das Prüfgerät vor dem Betrieb vollständig trocken ist.

TECHNISCHE DATEN

SPANNUNGSBEREICH: 50-1000 Volt AC

PRÜFGERÄTETYP: Berührungsloser Spannungsprüfer

UL ZERTIFIZIERUNG E321008 3TMV

FREQUENZBEREICH: 50-500Hz

NORMEN:
UL 61010-1 2. Ausgabe
CAN/CSA C22.2 No. 61010-1-04
EN 61010-1 2. Ausgabe
IEC 61010-1:2001 2. Ausgabe
ISA-82.02.01 (IEC 61010-1 MOD)

KAT IV KLASSIFIZIERUNG

DOPPELT ISOLIERT

EIN-/AUSSCHALTANZEIGE UND BELEUCHTUNG:
Visuell: Hochintensive grüne LED

AUSSCHALTEN & AUTOMATISCHE ABSCHALTUNG:
Visuell: "Power-On" (Einschalten) LED erlischt
Akustisch: Doppelter Piepton

ANZEIGEN FÜR NIEDRIGEN BATTERIESTAND:
Visuell: Grüne LED blinkt
Akustisch: Eine Reihe von Pieptönen

SPANNUNGSERKENNUNGSANZEIGEN:
Visuell: Hochintensive rote LED
Akustisch: Kontinuierlicher Piepton

BETRIEBSBEDINGUNGEN:
Temperatur: 32° bis 104°F (0° bis 40°C)
Relative Luftfeuchtigkeit: <80%
Höhe: Bis zu 6.562 Fuß (2.000 Meter) maximal
Umgebung: Innenbereich

LAGERBEDINGUNGEN:
Temperatur: 32° bis 104°F (0° bis 40°C)
Relative Luftfeuchtigkeit: <80%
Höhe: Bis zu 6.562 Fuß (2.000 Meter) maximal
Umgebung: Innenbereich

VERSCHMUTZUNGSGRAD: 2

BATTERIEN:
Zwei AAA 1,5 Volt oder
IEC LR03 oder NEDA 24A

PATENTE: US D583,266 S

WARNUNGEN

• Es ist wichtig, dass Benutzer dieses Prüfgeräts alle Warnungen, Vorsichtsmaßnahmen, Sicherheitsinformationen und Anweisungen in diesem Handbuch lesen, verstehen und befolgen, bevor sie dieses Prüfgerät bedienen oder warten. Die Nichtbeachtung der Anweisungen kann zu Tod oder schweren Verletzungen führen.
• Gefahr von Stromschlag und Verbrennungen. Der Kontakt mit stromführenden Stromkreisen kann zu Tod oder schweren Verletzungen führen.
• Seien Sie vorsichtig bei Spannungen über 30V AC, da eine Stromschlaggefahr bestehen kann.
• Ein blinkendes oder dauerhaft rotes Leuchten und ein akustischer Piepton zeigen das Vorhandensein von Spannung an. Wenn keine Anzeige erfolgt, kann dennoch Spannung vorhanden sein.
• Überprüfen Sie vor und nach jedem Gebrauch die Funktion, indem Sie einen bekannten funktionierenden Stromkreis testen, der innerhalb der Nennwerte dieses Geräts liegt.
• Gehen Sie niemals davon aus, dass Neutral- oder Erdungsdrähte spannungsfrei sind.
• Das Prüfgerät ERKENNT KEINE Spannung, wenn:
  • der Draht abgeschirmt ist.
  • der Bediener nicht geerdet oder anderweitig von einer effektiven Erdung isoliert ist.
  • die Spannung DC ist.
• Das Prüfgerät ERKENNT MÖGLICHERWEISE KEINE Spannung, wenn:
  • der Benutzer das Prüfgerät nicht hält.
  • der Benutzer mit einem Handschuh oder anderen Materialien vom Prüfgerät isoliert ist.
  • der Draht teilweise vergraben ist oder sich in einem geerdeten Metallrohr befindet.
  • sich das Prüfgerät in einiger Entfernung von der Spannungsquelle befindet.
  • das von der Spannungsquelle erzeugte Feld blockiert, gedämpft oder anderweitig gestört wird.
  • die Frequenz der Spannung keine perfekte Sinuswelle zwischen 50 und 500Hz ist.
  • sich das Prüfgerät außerhalb der Betriebsbedingungen (aufgeführt im Abschnitt Technische Daten) befindet.
• Der Betrieb kann durch Unterschiede in der Sockelkonstruktion sowie der Isolationsdicke und -art beeinflusst werden.
• Bei hellen Lichtverhältnissen sind die visuellen LED-Anzeigen weniger sichtbar.
• Nicht verwenden, wenn die grüne LED nicht leuchtet.
• Nicht verwenden, wenn das Prüfgerät beschädigt erscheint oder nicht ordnungsgemäß funktioniert. Im Zweifelsfall das Prüfgerät ersetzen.
• Wenden Sie nicht mehr als die auf dem Prüfgerät angegebene Nennspannung (1000 Volt AC) an.
• Die Erkennung über 50V ist unter "normalen" (normalen) Bedingungen wie unten angegeben spezifiziert.
  Das Prüfgerät kann unter anderen Bedingungen bei einer anderen Schwelle erkennen oder überhaupt nicht erkennen, es sei denn:
  • Die Spitze des Prüfgeräts befindet sich innerhalb von 0,25" einer ungehindert abstrahlenden Wechselspannungsquelle.
  • Der Benutzer hält das Gehäuse des Prüfgeräts mit bloßer Hand.
  • Der Benutzer steht auf oder ist mit Erdpotenzial verbunden.
  • Die Luftfeuchtigkeit ist nominal (50% relative Luftfeuchtigkeit).
  • Das Prüfgerät wird still gehalten.
• Tragen Sie immer eine zugelassene Schutzbrille.
• Beachten Sie die lokalen und nationalen Sicherheitsvorschriften.
• Wird dieses Produkt in einer Weise verwendet, die nicht vom Hersteller angegeben ist, kann der durch das Produkt gebotene Schutz beeinträchtigt werden.

• Versuchen Sie nicht, dieses Prüfgerät zu reparieren. Es enthält keine wartungsfähigen Teile.
• Setzen Sie das Produkt keinen extremen Temperaturen oder hoher Luftfeuchtigkeit aus.
