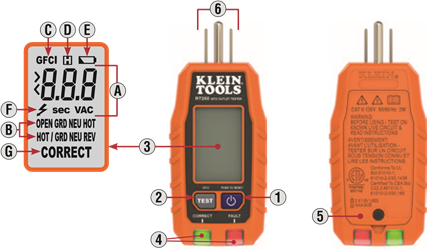

PRODUKTÜBERSICHT
- Ein-/Aus-Taste
- FI-Testtaste
- LCD-Anzeige
- Anzeige-LEDs
- Batteriefach
- Stecker
- LCD-Anzeige von Spannung und Verdrahtungsfehlern
- FI-Geräte prüfen und kontrollieren, einschließlich der Auslösezeit des Schutzschalters
- Häufige Verdrahtungsfehler erkennen und identifizieren sowie den Verdrahtungszustand an Steckdosen prüfen
- Spannung / FI-Auslösezeit (in Sekunden)
- Verdrahtungsfehleranzeigen
- FI-Modusanzeige
- Halte-Modus-Anzeige
- Anzeige für niedrigen Batteriestand
- Anzeige für gefährliche Spannung
- Anzeige für korrekte Verdrahtung
HINWEIS: Das Prüfgerät enthält keine vom Benutzer zu wartenden Teile.
BEDIENUNGSANLEITUNG
Der RT250 ist für den Einsatz mit nordamerikanischen 120-V-Steckdosen ausgelegt. NICHT an höhere Spannungsversorgungen anschließen.
EIN-/AUSSCHALTEN
Halten Sie die Ein-/Aus-Taste 1 zwei Sekunden lang gedrückt, um das Prüfgerät EIN-/AUSZUSCHALTEN. Wenn das Prüfgerät EINGESCHALTET und nicht an einen Stromkreis angeschlossen ist, zeigt das LCD 3 "
" A und den Zustand "Open Hot" (Phase offen) B an. HINWEIS: Das Prüfgerät schaltet sich nach 3 Minuten Inaktivität automatisch AUS, um die Batterielebensdauer zu verlängern.
VERDRAHTUNGSZUSTAND
Vor der Verwendung immer die Funktion des Prüfgeräts überprüfen, indem es an einer bekannten spannungsführenden und korrekt verdrahteten Steckdose getestet wird.
Wenn das Prüfgerät EINGESCHALTET und in die Steckdose eingesteckt ist, erscheint die Anzeige für gefährliche Spannung F, und die rote oder grüne Anzeige-LED(s) 4 leuchten auf. Leuchtet die rote Anzeige-LED auf, ziehen Sie das Prüfgerät ab, um die Spannung A und den Verdrahtungsfehler B abzulesen. Das Prüfgerät hält die Informationen auf dem LCD und die Halte-Modus-Anzeige D leuchtet auf. Während dieser Zeit blinkt das LCD. Das LCD wird zurückgesetzt, sobald es an einen anderen Stromkreis angeschlossen wird, oder, wenn keine Spannung erkannt wird, blinkt das LCD während der Zeitüberschreitungsperiode vor dem automatischen Ausschalten.
Wenn das Prüfgerät anzeigt, dass der Stromkreis nicht korrekt verdrahtet ist, wenden Sie sich an einen qualifizierten Elektriker.
HINWEIS: Nicht angezeigte Zustände umfassen, sind aber nicht beschränkt auf, die Qualität der Erdung, mehrere stromführende Leiter, die Vertauschung von Neutralleiter und Erdungsleiter sowie Fehlerkombinationen, die nicht aus doppelter offener Neutralleitung und Erdung bestehen.
HINWEIS: Alle Geräte oder Ausrüstungen am zu prüfenden Stromkreis sollten abgezogen werden, um die Möglichkeit von Fehlmessungen zu reduzieren.

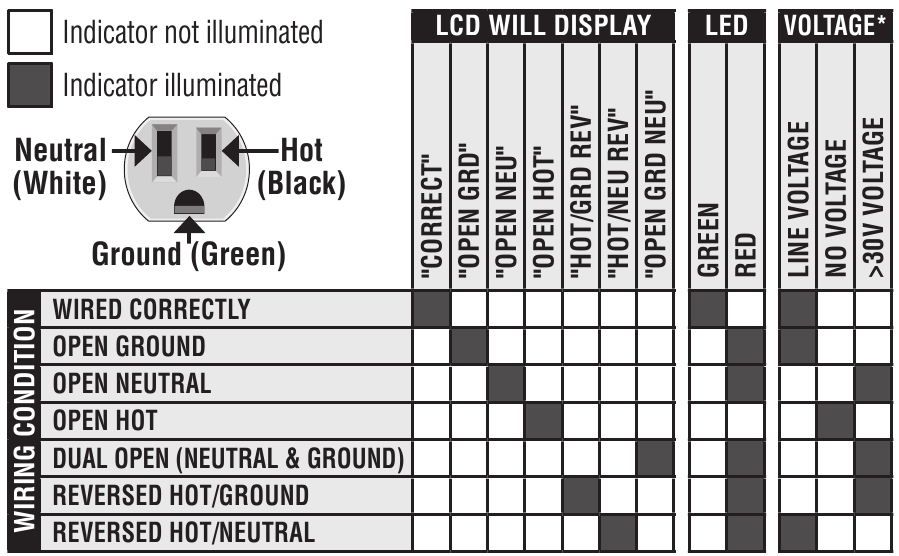

*Erwartete Spannungsanzeige auf dem LCD basierend auf dem angezeigten Verdrahtungszustand.
HINWEIS: Wenn die erkannte Spannung entweder niedrig (30–85 V AC) oder hoch (135–150 V AC) ist, leuchtet die rote LED auf. Es ist möglich, dass die rote LED (die eine niedrige oder hohe Spannung anzeigt) und die grüne LED (die eine korrekte Verdrahtung anzeigt) gleichzeitig leuchten.
BEDIENUNGSANLEITUNG FI-ERDSCHLUSS-PRÜFUNG
HINWEIS: Bevor Sie dieses Prüfgerät verwenden, lesen Sie die Bedienungsanleitung des FI-Geräts, um Informationen zur Funktionsweise des spezifischen Geräts zu erhalten.
Schalten Sie das Prüfgerät 1 EIN und stecken Sie den Stecker in die Steckdose des zu prüfenden Stromkreises. Bei einem korrekt verdrahteten Stromkreis leuchten die grüne Anzeige-LED 4, die Anzeige für gefährliche Spannung F und die Anzeige für korrekte Verdrahtung G auf.
Wenn das Prüfgerät anzeigt, dass der Stromkreis nicht korrekt verdrahtet ist, versuchen Sie NICHT, einen elektrischen Prüfvorgang einzuleiten. Wenden Sie sich an einen qualifizierten Elektriker.
Um einen elektrischen Fehler auszulösen, drücken Sie die FI-Taste. Das Prüfgerät erzeugt einen Erdschluss von 6 mA bis 9 mA, um das FI-Gerät auszulösen. Bei Erfolg wechselt die Anzeige
A zwischen der Vorspannung und der Auslösezeit des Schutzschalters. Bleibt der Stromkreis unter Spannung oder erscheint ">
sec" auf dem LCD, ist das zu prüfende Gerät möglicherweise falsch verdrahtet, nicht korrekt installiert oder funktioniert nicht einwandfrei. Wenden Sie sich an einen qualifizierten Elektriker.
BATTERIEWECHSEL
Wenn die Anzeige für niedrigen Batteriestand E aufleuchtet, ersetzen Sie die Batterien.
- Schraube vom Batteriefachdeckel5 lösen.
- 2 x AAA-Batterien ersetzen (auf korrekte Polarität achten).
- Batteriefachdeckel wieder anbringen und mit der Schraube sicher befestigen.
Um das Risiko eines Stromschlags zu vermeiden, ziehen Sie den Stecker von jeder Spannungsquelle, bevor Sie den Batteriefachdeckel entfernen.
Um das Risiko eines Stromschlags zu vermeiden, betreiben Sie das Prüfgerät nicht, während der Batteriefachdeckel entfernt ist.
ALLGEMEINE SPEZIFIKATIONEN
Der RT250 ist ein Stromkreisprüfgerät, das die Verdrahtungsbedingungen an einer Steckdose testet und FI-Geräte überprüft. Das LCD zeigt die Spannung, den Verdrahtungsfehler und die FI-Auslösezeit an. Er ist für den Einsatz mit nordamerikanischen 120-V-Steckdosen ausgelegt.
- Betriebshöhe: 2000 m (6562 ft.)
- Relative Luftfeuchtigkeit: <85 % nicht kondensierend
- Betriebstemperatur: 0° bis 50°C (32° bis 122°F)
- Lagertemperatur: -20° bis 60°C (-4° bis 140°F)
- Abmessungen: 114 x 50 x 33 mm (4.5" x 2.0" x 1.3")
- Gewicht: 136 g (4.8 oz.) einschließlich Batterien
- Batterietyp: 2 x 1,5V AAA Alkali
- Normen: Entspricht UL STD.61010-1,
![]()
61010-2-030, 1436
Zertifiziert nach CSA STD C22.2 # 61010-1, 61010-2-030, 160 - Verschmutzungsgrad: 2
- Fallsicherung: 2 m (6.6 ft.)
- Sicherheitsklassifizierung: CAT II 135V
CAT II: Messkategorie II gilt für Prüf- und Messkreise, die direkt an Verbrauchspunkte (Steckdosen und ähnliche Punkte) der Niederspannungs-NETZinstallation angeschlossen sind.
Technische Daten können sich ändern.
Um einen sicheren Betrieb und Service des Prüfgeräts zu gewährleisten, befolgen Sie diese Anweisungen. Die Nichtbeachtung dieser Warnungen kann zu schweren Verletzungen oder zum Tod führen.
- Der RT250 ist für den Einsatz mit nordamerikanischen 120-V-Steckdosen ausgelegt.NICHT an höhere Spannungsversorgungen anschließen.
- Vor der Verwendung immer die Funktion des Prüfgeräts überprüfen, indem es an einem bekannten spannungsführenden und korrekt verdrahteten Stromkreis getestet wird.
- NICHT verwenden, wenn das Prüfgerät in irgendeiner Weise beschädigt erscheint.
- Das Prüfgerät ist nur für den Innenbereich bestimmt.
- Andere Geräte oder Vorrichtungen, die an den zu prüfenden Stromkreis angeschlossen sind, könnten das Prüfgerät stören. Trennen Sie den Stromkreis vor dem Testen.
- Dieses Prüfgerät erkennt nur gängige Verdrahtungsprobleme. Konsultieren Sie immer einen qualifizierten Elektriker, um Verdrahtungsprobleme zu beheben.
- Versuchen Sie **NICHT**, eine FI-Erdschlussprüfung an einem falsch verdrahteten Stromkreis durchzuführen. Wenden Sie sich an einen qualifizierten Elektriker, um Verdrahtungsprobleme zu beheben.
- Nur für 3-Leiter-Steckdosen.
REINIGUNG
Stellen Sie sicher, dass das Prüfgerät ausgeschaltet ist, und wischen Sie es mit einem sauberen, trockenen, fusselfreien Tuch ab. Verwenden Sie keine scheuernden Reiniger oder Lösungsmittel.
LAGERUNG
Entfernen Sie die Batterien, wenn das Prüfgerät längere Zeit nicht benutzt wird. Setzen Sie es keinen hohen Temperaturen oder Feuchtigkeit aus. Lassen Sie das Prüfgerät nach einer Lagerung unter extremen Bedingungen, die die im Abschnitt "Allgemeine Spezifikationen" genannten Grenzwerte überschreiten, vor der Verwendung wieder auf normale Betriebsbedingungen zurückkehren.
