Phanteks Eclipse P400A / P400(S) Handbuch
KABELVERBINDUNG

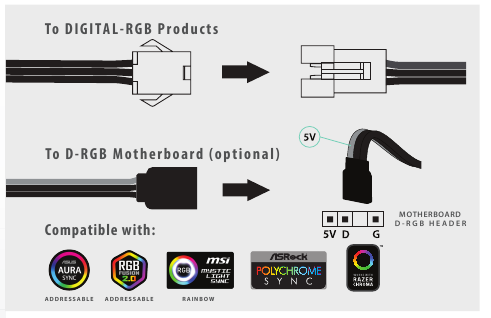

MIT D-RGB-BELEUCHTUNGSPRODUKTEN VERBINDEN (P400A _ D MODELL)

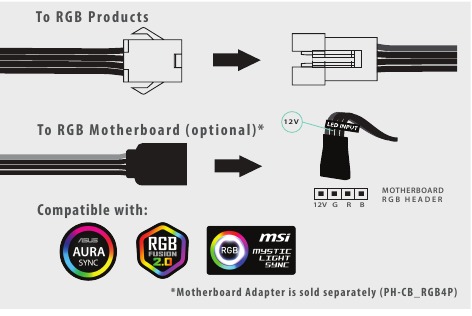

MIT RGB-BELEUCHTUNGSPRODUKTEN VERBINDEN (P400 (S) MODELLE)

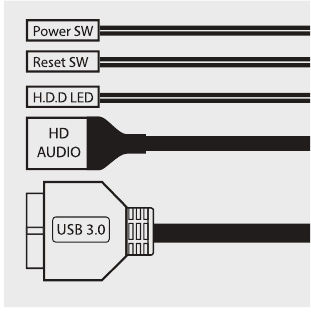

MIT DEM MAINBOARD VERBINDEN

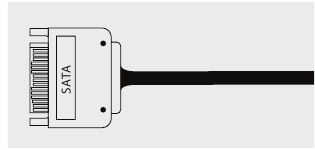

MIT DEM NETZTEIL VERBINDEN

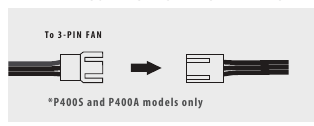

MIT DEN 3-PIN-LÜFTERN VERBINDEN

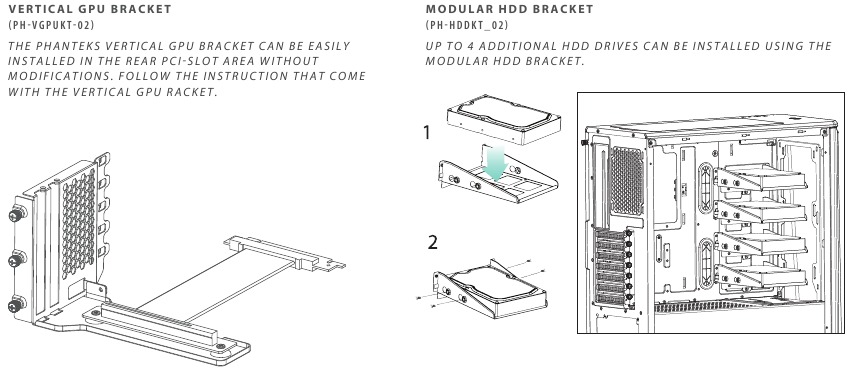

OPTIONALE UPGRADES
EINFÜHRUNG
Vielen Dank, dass Sie sich für Phanteks entschieden haben. Bitte nehmen Sie sich einen Moment Zeit, um das Handbuch sorgfältig durchzulesen. Phanteks übernimmt keine Verantwortung für Schäden, die durch unsachgemäße Installation oder Verwendung dieses Produkts entstehen.
Dieses Handbuch gilt für die folgenden Produkte:
PH-EC400ATG
PH-EC400ATG_D
PH-EC416PTG
PH-EC416PSTG

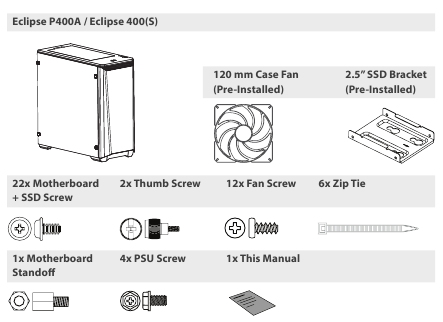

ENTHALTENES ZUBEHÖR

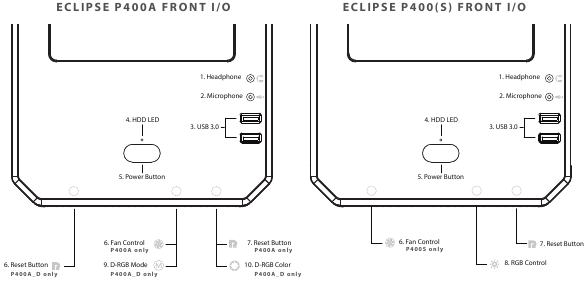

PRODUKTÜBERSICHT
- Kopfhörer
- Mikrofon
- USB 3.0
- HDD-LED
- Ein-/Ausschalter
- Lüftersteuerung
- Reset-Taste
- RGB-Steuerung
- D-RGB-Modus
- D-RGB-Farbe
Der 3-Pin-Lüftercontroller ermöglicht es Ihnen, alle angeschlossenen Lüfter auf niedrige, mittlere oder volle Geschwindigkeit einzustellen.

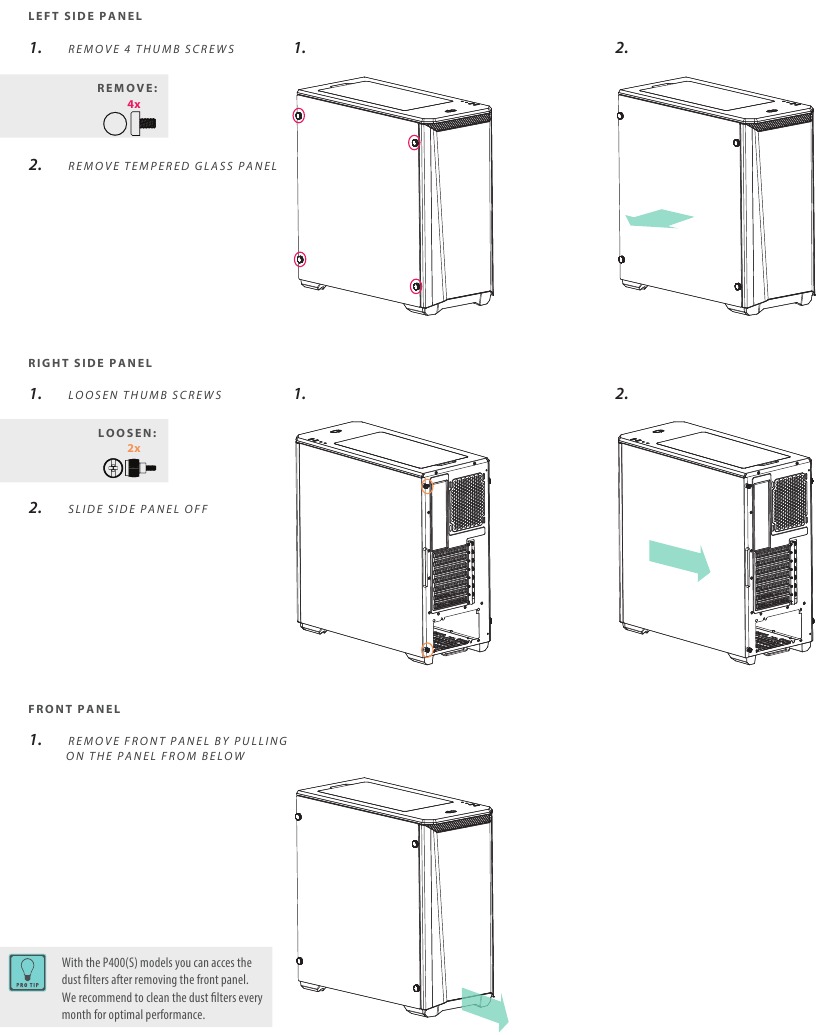

Es gibt drei Paneele, die vom P400-Gehäuse entfernt werden können; das linke Seitenpanel aus gehärtetem Glas, das rechte Seitenpanel und das Frontpanel. Befolgen Sie die folgenden Schritte.

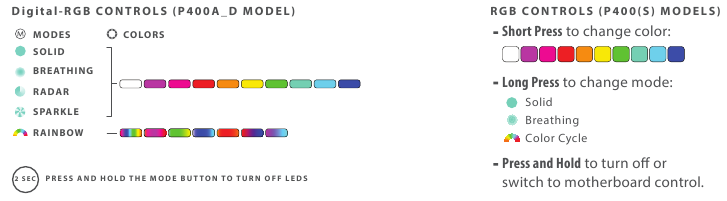

BELEUCHTUNGSSTEUERUNG
Gedrückt halten, um die Gehäuse-Steuerung zu deaktivieren und mit der RGB- oder D-RGB-Software des Mainboards zu synchronisieren.
HARDWARE-INSTALLATION

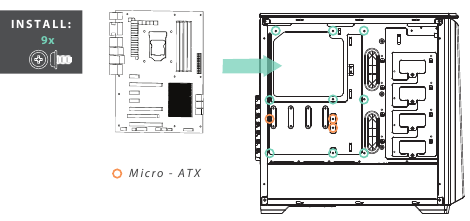

MAINBOARD
- INSTALLIEREN SIE DAS MAINBOARD MIT 9 MAINBOARD-SCHRAUBEN
![HARDWARE-INSTALLATION - MAINBOARD]( "Phanteks - Eclipse P400A - HARDWARE-INSTALLATION - MAINBOARD")

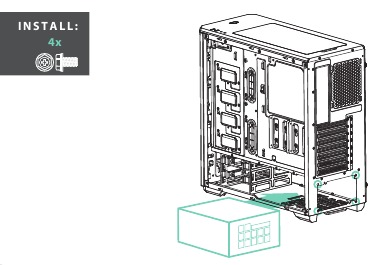

NETZTEIL
- INSTALLIEREN SIE DAS NETZTEIL MIT 4 NETZTEIL-SCHRAUBEN
![HARDWARE-INSTALLATION - NETZTEIL]( "Phanteks - Eclipse P400A - HARDWARE-INSTALLATION - NETZTEIL")

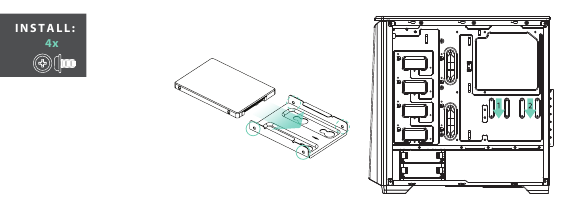

2,5-Zoll-SSD
- INSTALLIEREN SIE DAS SSD-LAUFWERK MIT 4 SSD-SCHRAUBEN
![HARDWARE-INSTALLATION - 2,5-Zoll-SSD]( "Phanteks - Eclipse P400A - HARDWARE-INSTALLATION - 2,5-Zoll-SSD")

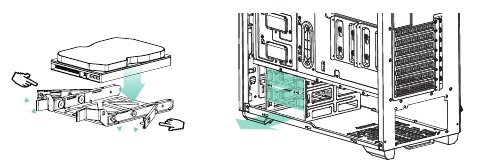

3,5-Zoll-HDD
- INSTALLIEREN SIE DAS HDD-LAUFWERK IN DEN WERKZEUGLOSEN HDD-EINSCHUB UND SCHIEBEN SIE ES ZURÜCK IN DAS GEHÄUSE
![HARDWARE-INSTALLATION - 3,5-Zoll-HDD]( "Phanteks - Eclipse P400A - HARDWARE-INSTALLATION - 3,5-Zoll-HDD")
Der HDD-Einschub kann auch eine 2,5-Zoll-SSD aufnehmen.
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
Phanteks Eclipse P400A / P400(S) Handbuch herunterladen
