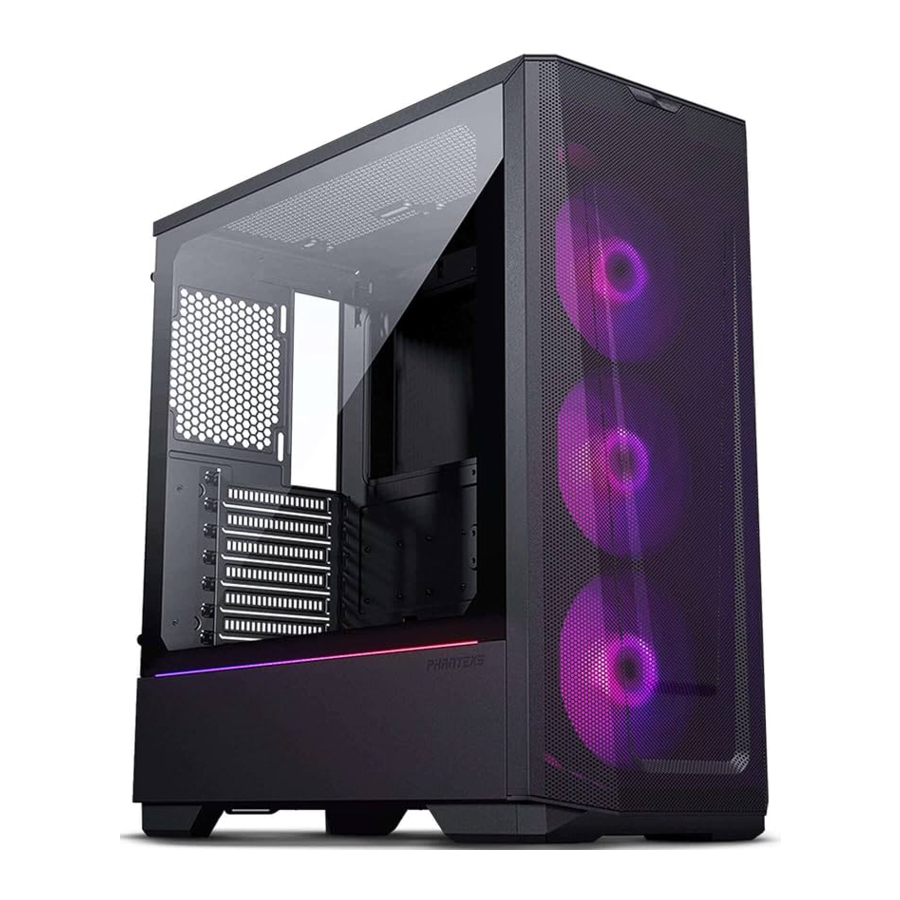

Phanteks Eclipse G360A Handbuch
ANLEITUNG
Vielen Dank, dass Sie sich für Phanteks entschieden haben. Bitte nehmen Sie sich einen Moment Zeit, um das Handbuch sorgfältig durchzulesen. Dieses Handbuch führt Sie durch alle Funktionen des Eclipse G360A und die Installationsschritte zum Aufbau eines kompletten Systems.
Dieses Handbuch ist für: Eclipse G360A
Phanteks übernimmt keine Verantwortung für Schäden, die durch unsachgemäße Installation oder Verwendung dieses Produkts entstehen.
LIEFERUMFANG
LÜFTER- & RADIATOR-KOMPATIBILITÄT
| LÜFTER | FRONT | OBEN | HINTEN |
| 120mm | 3x | 3x | 1x |
| 140mm | 2x | 2x | - |
| RADIATOR | |||
| 120mm | bis zu 360 * | bis zu 360 | * bis zu 120 |
| 140mm | bis zu 280 | - | - |
* Es ist nicht möglich, einen 360-mm-Radiator gleichzeitig an der Vorderseite und oben zu installieren
| FREIRAUM | |
| CPU-Kühlerhöhe | 162 mm |
| RAM-Höhe | 42 mm bei Verwendung eines oberen Radiators |
| GPU-Länge | 400 mm |
| Netzteil | 220 / 280 mm |
| E-ATX | 280 mm Breite |
| 360-mm-Frontradiator | 122x398x65 mm |
| 280-mm-Frontradiator | 142x330 mm |
| 360-mm-Top-Radiator | 122x398 mm |
FRONT-E/A
D-RGB-STEUERUNG
LEDs AUSSCHALTEN
Halten Sie die MODE-Taste zwei Sekunden lang gedrückt, um die LEDs auszuschalten; drücken Sie erneut, um sie einzuschalten.
HINWEIS | D-RGB-Steuertasten sind deaktiviert, wenn sie mit einem Mainboard verbunden sind.
PROFI-TIPP
Für einen lebhafteren D-RGB-Lichteffekt platzieren Sie die Lüfter direkt unter der Frontplatte.
ENTFERNEN DER ABDECKUNGEN
Bevor Sie mit der Installation beginnen, empfehlen wir, alle externen Abdeckungen zu entfernen. Befolgen Sie die untenstehenden Schritte.
LINKE SEITENABDECKUNG

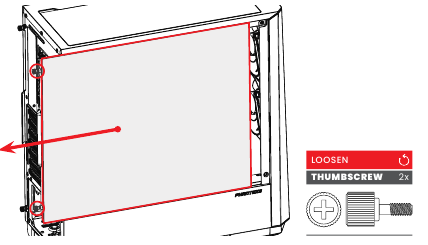

Lösen Sie die 2 unverlierbaren Rändelschrauben und schieben Sie die Seitenabdeckung aus gehärtetem Glas ab.
FRONTABDECKUNG & STAUBFILTER
Entfernen Sie die Frontabdeckung, indem Sie sie von unten abziehen.
RECHTE SEITENABDECKUNG

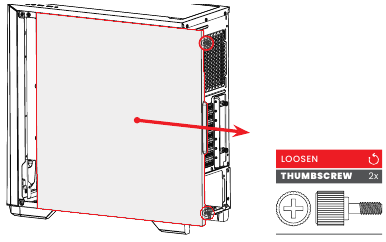

Lösen Sie die 2 unverlierbaren Rändelschrauben und schieben Sie die rechte Seitenabdeckung ab.
LÜFTERHALTERUNGEN VORN
Entfernen Sie die vorderen Halterungen, um die Installation der Frontlüfter oder des Radiators zu erleichtern.
Bei 140-mm-Lüftern entfernen Sie nur die linke Halterung.
HARDWARE-INSTALLATION
MAINBOARD
Installieren Sie das ATX-Mainboard mit 9x Mainboard-Schrauben. Bei M-ATX-Mainboards befolgen Sie die Anweisungen des Mainboards, um die Abstandshalter in die richtige Position zu bringen.
NETZTEIL

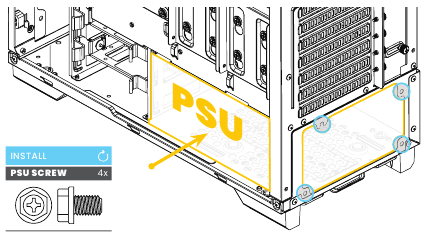

Installieren Sie das Netzteil mit 4x PSU-Schrauben.
SPEICHER | 2,5-Zoll-SSD

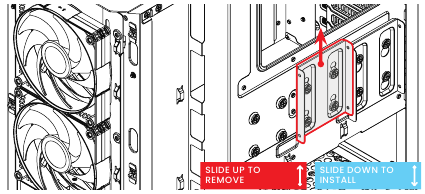

Schieben Sie die SSD-Halterung nach oben, um sie aus dem Gehäuse zu entfernen.
Befestigen Sie die SSD mit 4x SSD-Schrauben an der SSD-Halterung.
SPEICHER | 3,5-Zoll-HDD
Schieben Sie die 3,5-Zoll-HDD-Einschübe aus dem HDD-Käfig.
Der HDD-Käfig bietet 2 mögliche Positionen, um Platz für einen 360-mm-Frontradiator
oder für zusätzlichen Netzteil-Freiraum
PROFI-TIPP
Der HDD-Einschub kann auch eine 2,5-Zoll-SSD aufnehmen.
Öffnen Sie die Seitenclips, legen Sie die HDD ein und schließen Sie die Clips, um die HDD zu sichern.
Um die HDD-Halterung an eine andere Position zu verschieben (oder zu entfernen), lösen Sie 8x Schrauben, die sich an der Unterseite und der Netzteilabdeckung befinden.
KABEL
Verbinden Sie die Front-E/A-Kabel mit dem Mainboard und dem Netzteil.
MAINBOARD FRONT-E/A
Weitere D-RGB-Beleuchtungsprodukte können an den integrierten D-RGB-Controller angeschlossen werden. Optional kann die Beleuchtung über die Mainboard-Software angeschlossen und gesteuert werden.
MIT MEHR D-RGB-PRODUKTEN ERWEITERN
BELEUCHTUNG MIT DEM MAINBOARD SYNCHRONISIEREN
OPTIONALES UPGRADE
VERTIKALE GPU-HALTERUNG (PH-VGPUKT4.0_03)
Das G360A-Gehäuse unterstützt die Phanteks Vertikale GPU-Halterung. Die Vertikale GPU-Halterung unterstützt 3- und 4-Slot-GPUs mit Zugang zu den GPU-Anschlüssen an Slot 1 und 2.
Sie kann einfach im PCI-Steckplatzbereich installiert werden. Befolgen Sie die Anweisungen, die der Vertikalen GPU-Halterung beiliegen.
EMPFOHLENE KÜHLKONFIGURATION
Das Eclipse G360A-Gehäuse ermöglicht verschiedene Kühlkonfigurationen. Dies sind vier Beispiele, um das Kühlpotenzial des G360A zu maximieren.
| 360-mm-FRONT-AIO-KÜHLER Lüfter können an der Vorderseite des Gehäuses hinter der Frontplatte platziert werden. | 360-mm-TOP-AIO-KÜHLER RAM-Höhe | 42 mm |
 |  |
| 280-mm-FRONT-AIO-KÜHLER Lüfter können an der Vorderseite des Gehäuses hinter der Frontplatte platziert werden. | 4X 140-MM-LÜFTER OBEN & FRONT Maximale Anzahl an 140-mm-Lüftern |
 |  |
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
Phanteks Eclipse G360A Handbuch herunterladen
