Phanteks Enthoo Pro 2 - PC-Gehäuse-Handbuch

SPEZIFIKATIONEN

EXPLOSIONSZEICHNUNG

4* Die PH-ES620PC_BK Version ist nicht mit einer Seitenwand aus gehärtetem Glas ausgestattet

1. Chassis
2. Frontblende
3. Rechte Seitenwand
4. Linke Seitenwand*
5. Doppel-Netzteilhalterung
6. SSD-Abdeckung
7. Front-Staubfilter
8. Oberer Staubfilter
9. Seiten-Staubfilter
10. Boden-Staubfilter
11. Boden-Radiatorhalterung
12. SSD-Halterung

ZUBEHÖR

VERTIKALE GPU-HALTERUNG

• Im Zubehörkarton enthalten
• Riser-Kabel ist separat erhältlich

DOPPEL-NETZTEILABDECKUNG

• Vorinstalliert
• Ermöglicht ein optionales zweites Netzteil
• Inklusive Abdeckung für eine geschlossene Optik (vorinstalliert)

DOPPEL-SYSTEMABDECKUNG

• Im Zubehörkarton enthalten
• Ermöglicht ein zweites Mini-ITX-System
• Ermöglicht eine vertikale GPU*
• Revolt X Netzteil separat erhältlich

* Riser-Kabel separat erhältlich

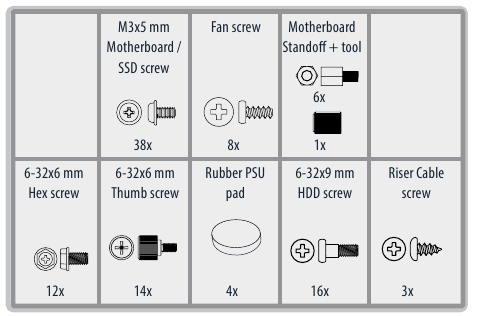

ZUBEHÖRTASCHE UND WERKZEUGKASTEN
Zubehörtasche

GPU-Anti-Sag-Halterung
6x Kabelbinder 150mm
Phanteks Logo-Emblem

Werkzeugkasten

KONFIGURIEREN SIE IHR ENTHOO PRO II
Das Enthoo Pro 2 verfügt über das vielseitigste Gehäusedesign und bietet Ihnen eine Vielzahl von Optionen. Mit so vielen Auswahlmöglichkeiten können Sie diese Übersicht nutzen, um die beste Konfiguration für Ihren Build zu wählen und zu planen.

ERSTE SCHRITTE

VORBEREITUNGEN

• Das Enthoo Pro 2 Gehäuse ist für die Installation in stehender Position konzipiert.
• Schalten Sie Ihr System erst ein, wenn die Installation abgeschlossen ist.
• Entladen Sie die statische Elektrizität Ihres Körpers, indem Sie vor jedem Hardware-Vorgang eine geerdete Oberfläche berühren.
• Stellen Sie sicher, dass Sie vor der Installation die Handbücher Ihrer Hardware konsultieren.

Wenn Sie sich bei der Durchführung des Installationsverfahrens nicht sicher fühlen, konsultieren Sie einen qualifizierten Computertechniker.

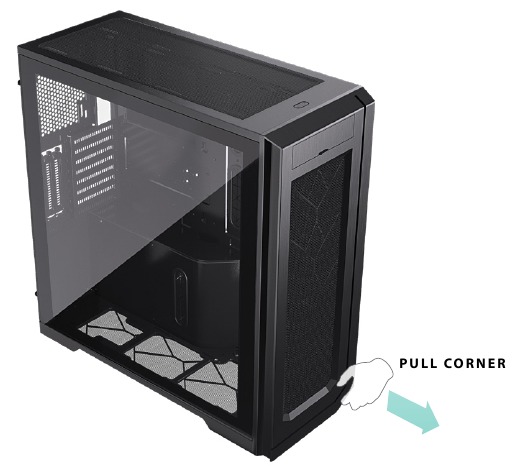

1. FRONTBLENDE ENTFERNEN

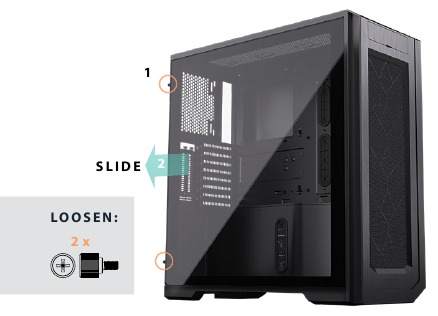

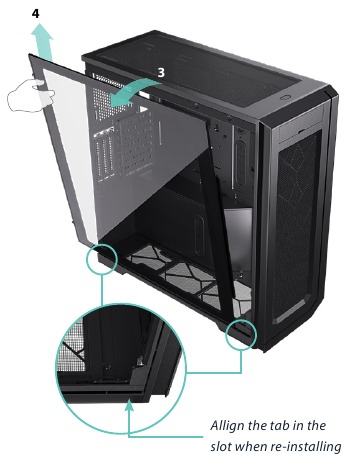

2. LINKE SEITENWAND ENTFERNEN*

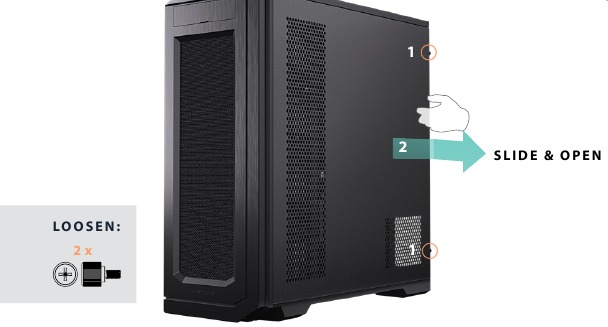

3. RECHTE SEITENWAND ENTFERNEN


* Nur das PH-ES620PTG-Modell ist mit einer Seitenwand aus gehärtetem Glas ausgestattet

MAINBOARD-INSTALLATION

Verwenden Sie die Mainboard-Schrauben aus dem Werkzeugkasten, um Ihr Mainboard auf den vorinstallierten Abstandshaltern zu befestigen.

NETZTEIL-INSTALLATION

Das Netzteil kann durch Öffnen der Kabelabdeckung installiert werden.

1. Kabelabdeckung öffnen.
2. Netzteil platzieren.
3. Befestigen Sie das Netzteil mit 4x Netzteil-Schrauben.



INSTALLATION EINES ZWEITEN NETZTEILS

Ein zweites Netzteil kann durch Entfernen der Abdeckung an der Rückseite installiert werden.

1. Entfernen Sie die hintere Netzteilabdeckung.
2. Platzieren Sie die 4x Gummipads aus dem Werkzeugkasten.
3. Netzteil platzieren.
4. Befestigen Sie das Netzteil mit 4x Netzteil-Schrauben.



LÜFTER-INSTALLATION

Konfigurieren Sie Ihren Luftstrom mit dieser Übersicht. Einige Lüfterpositionen ermöglichen es Ihnen, zwischen Speicher oder Kühlung zu wählen, um mehr Flexibilität zu bieten.

Die untere Radiatorhalterung wird durch Lösen der Rändelschraube und Vorschieben entfernt.

LAUFWERK-INSTALLATION

2,5 Zoll SSD-INSTALLATION
Eine SSD kann an der 3x dedizierten SSD-Halterung und jeweils zwei an den 4x SSD-Abdeckungen installiert werden.

HAUPTFACH
Insgesamt 8 stapelbare HDD-Halterungen können an den Seitenlüfterpositionen installiert werden. Bitte entfernen Sie vor der Installation die SSD-Abdeckungen.

3,5 Zoll HDD-INSTALLATION
4x Phanteks stapelbare 3,5 Zoll HDD-Halterungen sind enthalten.
Zusätzliche Halterungen sind separat erhältlich (PH-HDDKT_03).

WASSERKÜHLUNGS-INSTALLATION

Diese Übersicht zeigt alle möglichen Radiator-Formfaktoren, Positionen und Freiräume.

RADIATOR-FREIRAUM
Einige Radiator-Freiräume hängen von anderer installierter Hardware ab. Durch Subtrahieren der Radiator- und Lüfterdicke ergibt sich der verbleibende Freiraum für andere Radiatoren.

ABLASSANSCHLUSS INSTALLIEREN

Wir empfehlen dringend die Installation eines Ablassanschlusses, wenn Sie eine kundenspezifische Wasserkühlung installieren möchten. Dies gewährleistet eine einfache Wartung in der Zukunft.

Der Ablassanschluss wird in der Frontblende mit einer Durchführung und einem Verschlussstopfen / Kugelhahn installiert. Der Anschlussdurchmesser beträgt 20,5 mm.

Phanteks Durchführung:
PH-PTF_BK/CR_G1/4

Phanteks Verschlussstopfen:
PH-PG_BK/CR

Phanteks Kugelhahn:
PH-BVA_BK/CR_G1/4

GPU-ANTI-SAG-HALTERUNG INSTALLIEREN

Um ein Absacken Ihrer GPU zu verhindern, können Sie die GPU-Anti-Sag-Halterung installieren.

GPU-ANTI-SAG-HALTERUNG INSTALLIEREN

1. ALLE GPU- UND PCI-KARTEN INSTALLIEREN
2. DIE GPU-ANTI-SAG-HALTERUNG PLATZIEREN
3. DIE RÄNDELSCHRAUBEN EINSETZEN, OHNE SIE FESTZUZIEHEN
4. HERUNTERDRÜCKEN UND DIE RÄNDELSCHRAUBEN IN POSITION VERRIEGELN.

Die 2 Rändelschrauben immer lösen, bevor GPU- oder PCI-Karten entfernt werden.

Halten Sie die GPU beim Festziehen der Rändelschrauben in der richtigen Position.

FRONT-I/O ANSCHLIESSEN

Bitte konsultieren Sie das Mainboard-Handbuch für weitere Anweisungen.

Bitte stellen Sie sicher, dass Sie Ihr Mainboard-Handbuch konsultieren, bevor Sie die Front-I/O anschließen.

BELEUCHTUNGSSTEUERUNG

Die Digital-RGB-Beleuchtung kann einfach mit den 2 Tasten an der Vorderseite des Gehäuses gesteuert werden.

KABELMANAGEMENT

Verwenden Sie die doppelschleifigen Klettverschlüsse, um Ihre Kabel zu verlegen. Kabelbinder sind im Zubehörbeutel enthalten, um überschüssige Kabel zu verwalten.

STAUBFILTER

Das Enthoo Pro 2 ist mit einem Front-, Boden-, Seiten-, Top- und PSU-Filter ausgestattet. Wir empfehlen, diese Filter jeden Monat zu reinigen, um Ihre Kühlleistung optimiert zu halten.

OPTIONALE UPGRADES

KABELVERLÄNGERUNGSSATZ
PH-CBCMBO

• In verschiedenen Farben erhältlich
• Inklusive transparenter Kabelkämme
• Auch als separate Kabel erhältlich

Enthaltene Kabel: Mainboard 24-Pin / CPU 4+4-Pin / 2x GPU 6+2-Pin

3,5" STAPELBARE HDD-HALTERUNGEN
PH-HDDKT_03

Für 3,5"- oder 2,5"-Laufwerks-Upgrade auf bis zu 6x zusätzliche 3,5"-HDDs mit den optionalen HDD-Halterungen. Enthält 2x stapelbare HDD-Halterungen.

UNIVERSAL-LÜFTERSTEUERUNG
PH-PWHUB_02

Steuern Sie sowohl 4-Pin-PWM- als auch 3-Pin-DC-Lüfter bequem mit einer einzigen Steuerung. Steuern Sie die Geschwindigkeit mit der manuellen Fernbedienung (softwarefrei) oder synchronisiert mit Ihrem Mainboard.

Y-VERTEILERKABEL
PH-CB-Y4P / PH-CB-Y3P

4-Pin/ 3-Pin Lüfter-Splitter Mit Splitter-Kabeln können Sie mehr als 8 Lüfter an den Universal FanHub anschließen.

MP-LÜFTER MIT HOHEM STATISCHEM DRUCK
PH-F120MP / PH-F140MP

Der MP-Lüfter ist für hohen statischen Druck optimiert, um die höchste Leistung für ein wassergekühltes Setup zu liefern.

SK-PWM-LÜFTER MIT HOHEM LUFTSTROM
PH-F120SK_DRGB / PH-F120SK_BBK PH-F140SK_DRGB / PH-F140SK_BBK

Die SK-PWM-Lüfter mit hohem Luftstrom bieten optimale Luftkühlung und sind in den Größen 120mm oder 140mm sowie in schwarzen oder D-RGB-Versionen erhältlich.

NEON-STREIFEN
PH-NELEDKT_M5 / PH-NELEDKT_CMBO / PH-NELEDKT_M1

Phanteks' NEON Digital-RGB LED-STREIFEN bieten den sanftesten Beleuchtungseffekt mit vielen Montagepositionen, um Ihr System hervorzuheben. Das einfach zu bedienende und sichere Montageset ermöglicht es Ihnen, zu wählen, welche Hardware mit einem diffusen Lichtstrahl des NEON LED-Streifens hervorgehoben werden soll.

HALOS LÜFTERRAHMEN
PH-FF120DRGBP_BK01 / PH-FF140DRGBP_BK01
PH-FF120DRGBA_BK01 / PH-FF140DRGBA_BK01

Die Phanteks' Halos D-RGB-Lüfterrahmen ergänzen jedes System mit Umgebungsbeleuchtung. Mit hochdichten LEDs können die Halos verschiedene Lüfterarten beleuchten, einschließlich Hochleistungslüfter aus PBT-Material.

D-RGB-Streifen
PH-DRGBLED_CMBO

Phanteks' Digital-RGB LED Combo Kit bietet eine Beleuchtungslösung, die sich nahtlos in Ihre Phanteks' D-RGB-Produkte und kompatible D-RGB-Mainboards integrieren lässt, um Ihr Beleuchtungserlebnis zu verbessern.

Vertikale GPU-Halterung
PH-VGPUKT_02

Mit dem optionalen Riser-Kabel können Sie jede 2-Slot- oder 3-Slot-GPU vertikal platzieren. Kompatibel mit dem PCI-E 3.0-Standard, verfügt das Riser-Kabel über ein schlankes Kabeldesign für mehr Flexibilität und eine saubere Ästhetik.

220mm Flatline PCI - ex16 Riser-Kabel 90°
PH-CBRS_FL22

Phanteks PH-CBRS-FL22 ermöglicht die vertikale Platzierung einer GPU. Kompatibel mit dem PCI-E 3.0-Standard, verfügt das Riser-Kabel über ein schlankes Kabeldesign für mehr Flexibilität und eine saubere Ästhetik.

150mm Flatline PCI - ex16 Riser-Kabel 90°
PH-CBRS_FL15

Phanteks PH-CBRS-FL15 ist ideal zur Leistungssteigerung der GPU für das zweite ITX-System. Kompatibel mit dem PCI-E 3.0-Standard, verfügt das Riser-Kabel über ein schlankes Kabeldesign für mehr Flexibilität und eine saubere Ästhetik.

Revolt X Netzteil
PH-P1000PS / PH-P1200PS

Das Revolt X Netzteil ermöglicht die Dual-System-Konfiguration. Funktioniert aber auch hervorragend als "single system" (Einzelsystem) Netzteil.

Revolt PRO Netzteil
PH-P850GC / PH-P1000GC

Das Revolt PRO ermöglicht die Installation eines zweiten Netzteils im Enthoo Pro 2. Mit 2 Netzteilen können Sie entweder die maximale Ausgangsleistung erweitern oder Ihrem System Redundanz bieten.

AMP Netzteil
PH-P550G / PH-P650G / PH-P750G

Die AMP-Serie bietet hochwertige Gold-zertifizierte Netzteile, die an das Revolt PRO angeschlossen werden können, um Ihre Ausgangsleistung zu erhöhen oder ein leistungredundantes System zu betreiben.

Dual 5,25"-Schacht
PH-ODDBAY_01

Der Dual 5,25"-Schacht ermöglicht die Installation von 2x 5,25"-Geräten.

VERTIKALE GPU INSTALLIEREN

Es stehen 2 vertikale GPU-Positionen für System 1 zur Verfügung. Wir empfehlen die erste Position unter Verwendung der vertikalen GPU-Halterung.

1. INSTALLATION MIT DER VERTIKALEN GPU-HALTERUNG
   Vertikale GPU-Halterung separat erhältlich (PH-VGPUKT_02)

   Befolgen Sie die Anweisungen der vertikalen GPU-Halterung.
2. NUR MIT DEM RISER-KABEL INSTALLIEREN
   Riser-Kabel separat erhältlich
   (PH-CRS_FL22)

Wir empfehlen, die vertikale GPU während des Transports zusätzlich zu stützen.

5,25"-SCHACHT INSTALLIEREN

1. ZUERST BELIEBIGE 5,25"-GERÄTE IN DEN 5,25"-SCHACHT INSTALLIEREN
2. DEN 5,25"-SCHACHT IN DAS GEHÄUSE PLATZIEREN UND MIT 3X NETZTEILSCHRAUBEN BEFESTIGEN


EIN DUALES SYSTEM INSTALLIEREN

1. DIE VORINSTALLIERTE NETZTEILHALTERUNG ENTFERNEN


2. DIE DUAL-SYSTEM-HALTERUNG INSTALLIEREN


   Das Revolt X Netzteil von Phanteks ist für diese Konfiguration erforderlich.
3. MAINBOARD-ABSTANDHALTER INSTALLIEREN

4. DAS MAINBOARD MIT 4X MAINBOARD-SCHRAUBEN INSTALLIEREN

   Der Reset-Knopf und die HDD-LED können als Power-Knopf und Power-LED für das zweite System verwendet werden.
5. DEN POWER-KNOPF UND DIE POWER-LED MIT DEM MAINBOARD VERBINDEN

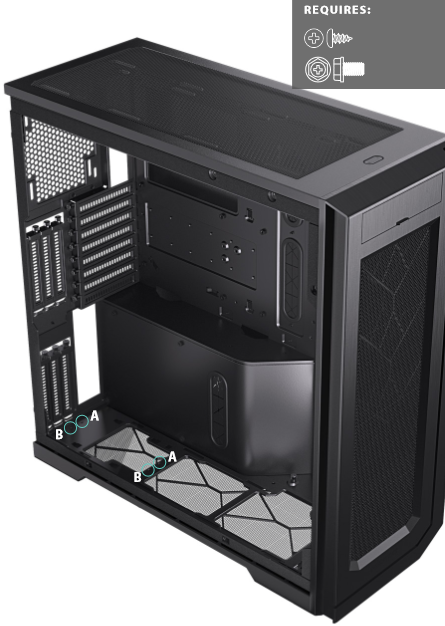

EINE DUAL-SYSTEM-GPU INSTALLIEREN

1. RISER-KABEL AUF DER VERTIKALEN GPU-HALTERUNG INSTALLIEREN
   Riser-Kabel separat erhältlich (PH-CBRS_FL15)

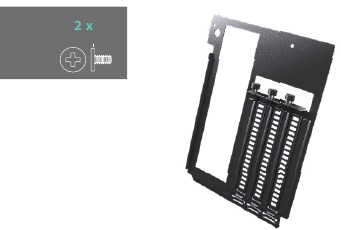

2. VERTIKALE GPU-HALTERUNG MIT 2 SCHRAUBEN INSTALLIEREN


Die GPU-Halterung verfügt über zwei Montagepositionen. Position A ermöglicht eine bessere Luftkühlung und 3-Slot-GPU-Karten.

Je nach Ihren Bedürfnissen ist es nicht immer notwendig, eine GPU für Ihr zweites System zu installieren, wenn Ihre CPU mit einer integrierten GPU ausgestattet ist.

KONTAKT

KUNDENDIENST
RMA UND TECHNISCHER SUPPORT INTERNATIONAL
E-Mail: support@phanteks.com
Facebook: @Phanteks

RMA UND TECHNISCHER SUPPORT AMERIKA
Öffnungszeiten: Montag-Freitag 9:00 - 5:00 PST
Telefonnummer: +1 (909)598-2115
E-Mail: support@phanteksusa.com
Facebook: @Phanteks

Für aktuelle Informationen besuchen Sie bitte www.Phanteks.com

PHANTEKS ENTHOO PRO 2 SEITE

PHANTEKS FACEBOOK SEITE

PHANTEKS INSTAGRAM SEITE

GARANTIEDAUER:

1. Lüfter - 5 Jahre
2. I/O-Ports - 2 Jahre
3. LED-Beleuchtung - 2 Jahre
4. Tasten - 2 Jahre
5. Gehäuse - 5 Jahre
6. Vorder- und Oberseite - 5 Jahre

Weitere Informationen finden Sie unter www.phanteks.com/Warranty.
