Phanteks ECLIPSE PH-EC500ATG_/BK/DBK/DWT Installationsanleitung

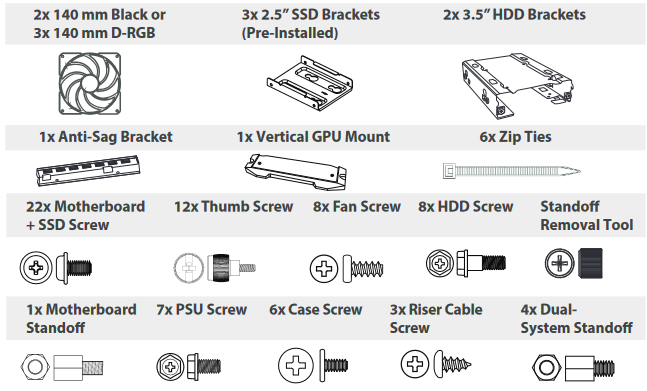

ENTHALTENES ZUBEHÖR

PRODUKTÜBERSICHT

PLATZ
CPU-Kühlerhöhe 190 mm
GPU-Platz 435 mm

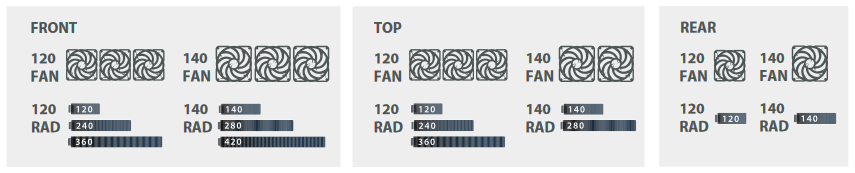

Platz für Frontradiator 95 mm
Platz für Top-Radiator 65 mm

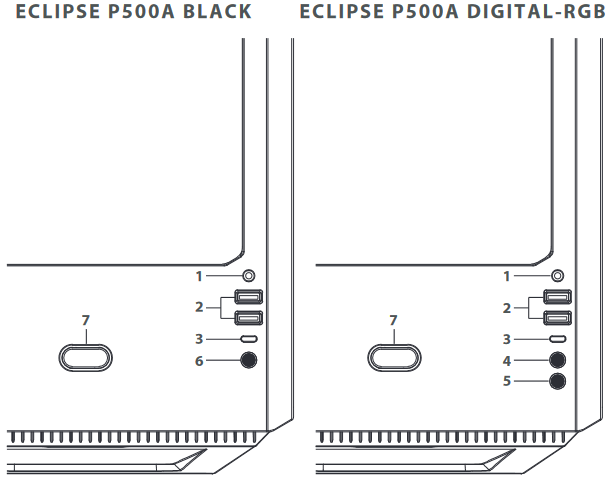

FRONT-I/O-FUNKTIONEN

1. Kopfhörer / Mikrofon
2. USB 3.0
3. USB-C Gen 2
4. D-RGB Farbe (P500A-D only)
5. D-RGB Modus (P500A-D Only)
6. Reset-Taste (P500A Only)
7. Ein-/Aus-Taste

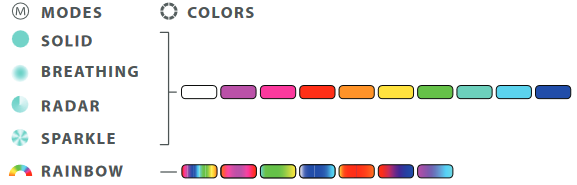

Digital-RGB STEUERUNG

(P500A_D MODEL)

Halten Sie die Modus-Taste gedrückt, um die LEDs auszuschalten
Drücken Sie erneut, um sie einzuschalten

INSTALLATION VORBEREITEN

SCHRITT 1. GEHÄUSEABDECKUNGEN ENTFERNEN

1. ÖFFNEN SIE DIE LINKSE SEITENABDECKUNG UND HEBEN SIE SIE DANN AN, UM SIE ZU ENTFERNEN.

2. LÖSEN SIE DIE RÄNDELSCHRAUBEN AN DER RECHTEN SEITENABDECKUNG UND SCHIEBEN SIE DIE ABDECKUNG DANN AB.

3. ENTFERNEN SIE DIE FRONTPANEL, INDEM SIE ES VON UNTEN ABZIEHEN.


HARDWARE-INSTALLATION

SCHRITT 2. MAINBOARD-INSTALLATION

INSTALLIEREN SIE DAS MAINBOARD MIT 9X MAINBOARD-SCHRAUBEN

-BEFESTIGUNGSPOSITIONEN FÜR M-ATX MAINBOARDS

SCHRITT 3. NETZTEIL-INSTALLATION

DAS NETZTEIL WIRD AN DER RÜCKSEITE DES GEHÄUSES INSTALLIERT. LÖSEN SIE DIE RÄNDELSCHRAUBEN, UM DIE NETZTEILHALTERUNG ZU ENTFERNEN, UND INSTALLIEREN SIE DAS NETZTEIL MIT 4X NETZTEILSCHRAUBEN AN DER HALTERUNG.

Schließen Sie alle für Ihr System benötigten Kabel zuerst an das Netzteil an, bevor Sie es installieren, um die Installation zu erleichtern.

SCHRITT 4. SPEICHERINSTALLATION - 3,5" HDD

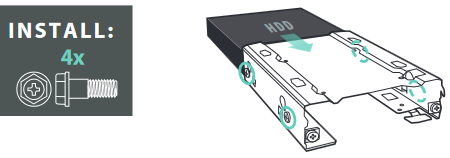

1. INSTALLIEREN SIE DIE HDD IN EINE PHANTEKS STAPELBARE 3,5'' HDD-HALTERUNG (2X ENTHALTEN)

2. STAPELN SIE DIE HALTERUNGEN, WENN SIE MEHR ALS EINE VERWENDEN. ANDERNFALLS ÜBERSPRINGEN SIE DIESEN SCHRITT.

3. UM EINE SCHUBLADE AUS EINEM STAPEL ZU ENTFERNEN, HEBEN SIE DIE VERRIEGELUNG AN UND ZIEHEN SIE SIE HERAUS.

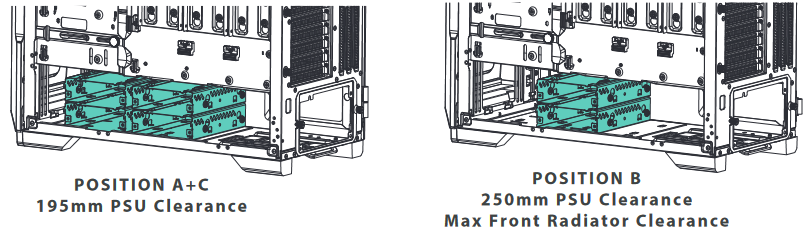

DAS UNTERE FACH KANN 4X STAPELBARE HDD-EINSÄTZE AUFNEHMEN. *2x stapelbare HDD-Einsätze sind enthalten.
POSITION „B“ BESCHRÄNKT NICHT DEN PLATZ FÜR NETZTEIL/FRONTRADIATOR, POSITION „A“ ERMÖGLICHT NUR FRONTLÜFTER.

DAS HAUPTFACH KANN 6X STAPELBARE HDD-EINSÄTZE AUFNEHMEN.

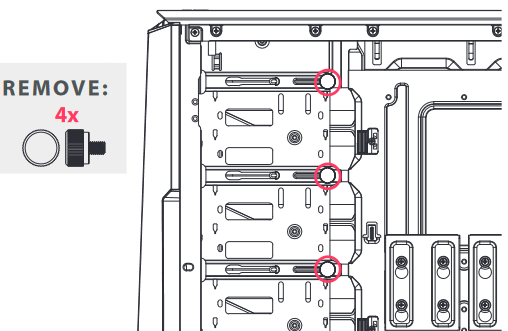

1. ENTFERNEN SIE DIE KABELABDECKUNG(EN), UM DIE HDD-HALTERUNGEN ZU ZEIGEN.

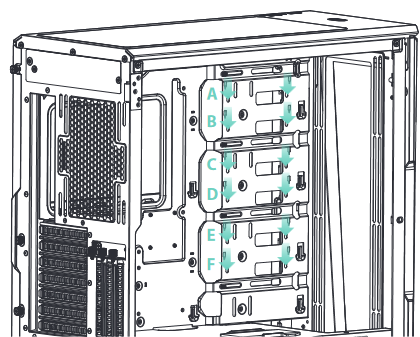

2. MONTIEREN SIE DIE EINZELNEN (GESTAPELTEN) HDD-HALTERUNGEN IN POSITION.

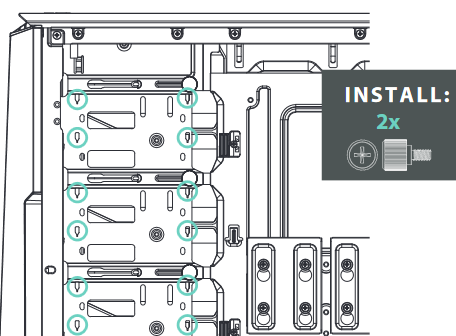

3. MIT 2 RÄNDELSCHRAUBEN BEFESTIGEN.


SCHRITT 5. SPEICHERINSTALLATION - 2,5" SSD

INSTALLIEREN SIE DAS SSD-LAUFWERK MIT 4X SSD-SCHRAUBEN UND BEFESTIGEN SIE ES IM GEHÄUSE.

SCHRITT 6. GPU-ANTI-SAG-HALTERUNG INSTALLATION

1. PLATZIEREN SIE DIE GPU-ANTI-SAG-HALTERUNG. STELLEN SIE SICHER, DASS ALLE GPU- & PCI-KARTEN VORHER INSTALLIERT WURDEN.

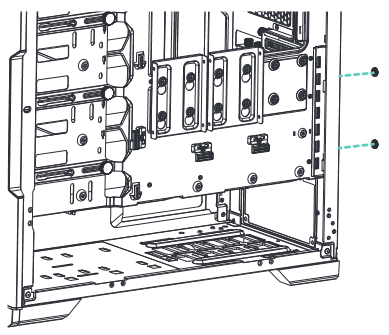

2. SETZEN SIE DIE RÄNDELSCHRAUBEN EIN, OHNE SIE ANZUZEHEN.

3. DRÜCKEN SIE NACH UNTEN UND ARRETIEREN SIE DIE RÄNDELSCHRAUBEN IN POSITION.


KABELVERBINDUNG

SCHRITT 7. MAINBOARD-ANSCHLÜSSE

1. VERBINDEN SIE DIE HD-AUDIO- & USB 3.0 KABEL.

2. VERBINDEN SIE DIE FRONT-I/O-KABEL MIT DEM FRONT-I/O-HEADER AUF DEM MAINBOARD (SIEHE FRONT-I/O-HEADER-DIAGRAMM ZUR ALLGEMEINEN REFERENZ).


Das Diagramm ist eine allgemeine Übersicht. Für eine genauere Übersicht Ihres Mainboards konsultieren Sie bitte das Handbuch des jeweiligen Mainboards.

SCHRITT 8. D-RGB BELEUCHTUNG NUR FÜR P500A D-RGB

1. VERBINDEN SIE DAS SATA-KABEL MIT DEM NETZTEIL.


WEITERE D-RGB PRODUKTE VERBINDEN

2. VERBINDEN SIE DEN D-RGB-ANSCHLUSS MIT D-RGB PRODUKTEN.


SYNCHRONISIEREN SIE IHRE GEHÄUSEBELEUCHTUNG MIT DEM MAINBOARD (OPTIONAL)

3. VERBINDEN SIE DEN MAINBOARD D-RGB ADAPTER MIT DEM MAINBOARD.


OPTIONALE UPGRADES

SCHRITT 9. VERTIKALE GPU-HALTERUNG - OPTIONAL

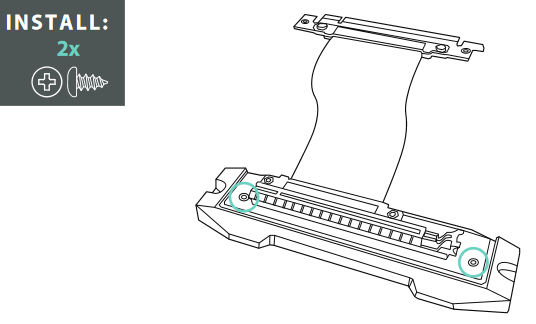

1. INSTALLIEREN SIE DAS RISER-KABEL MIT 2X RISER-KABELSCHRAUBEN.

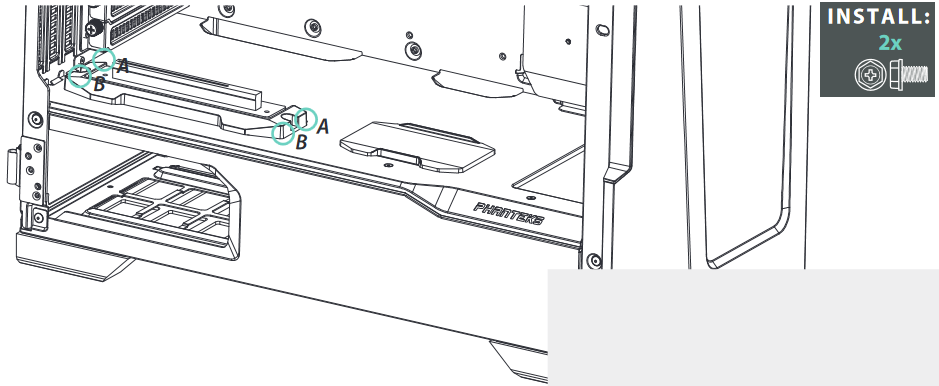

2. INSTALLIEREN SIE DIE VERTIKALE GPU-HALTERUNG MIT 2X SECHSKANTSCHRAUBEN.


Die GPU-Halterung hat zwei Montagepositionen. Position A ermöglicht eine bessere Luftkühlung und 3-Slot-GPU-Karten.

SCHRITT 10. INSTALLATION EINES DUALEN SYSTEMS - OPTIONAL

1. INSTALLIEREN SIE 4X DUAL-SYSTEM-ABSTANDHALTER AN DER UNTERSEITE DER ITX-HALTERUNG.

2. INSTALLIEREN SIE DAS ITX-MAINBOARD AN DER HALTERUNG MIT DEN ENTHALTENEN MAINBOARD-SCHRAUBEN.

3. VERBINDEN SIE DEN POWER-SCHALTER & POWER-LED-ANSCHLUSS MIT DEM MAINBOARD.

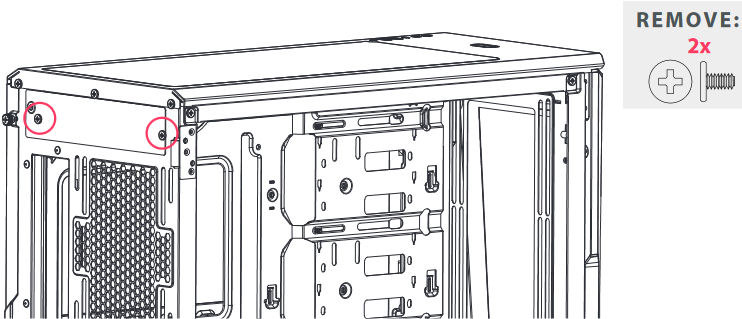

4. ENTFERNEN SIE DIE ABDECKUNG FÜR DAS DUAL-SYSTEM VOM GEHÄUSE.

5. INSTALLIEREN SIE DIE ITX-HALTERUNG MIT 4X ITX-HALTERUNGSSCHRAUBEN.

6. (OPTIONAL) WENN SIE DAS X16-RISER-KABEL VERWENDEN, UM EINE VERTIKALE GPU IM ZWEITEN SYSTEM ZU INSTALLIEREN, VERSCHIEBEN SIE DEN KABELBINDER FÜR EINE EINFACHE RISER-KABELFÜHRUNG (RISER-KABEL SEPARAT ERHÄLTLICH).
