Phanteks NV7 - PC-Gehäuse-Handbuch

EINLEITUNG

VORSTELLUNG DES PHANTEKS NV7
Das Phanteks NV7 ist ein Vorzeige-Full-Tower-Gehäuse mit einer klaren Optik von jeder Seite. Es ist die erste Ausgabe der neuen NV-Serie, die darauf abzielt, Ihre Hardware in einem Gehäuse mit hochwertiger Verarbeitungsqualität zu präsentieren. Die Leistung ist durch Ultra-Fine Mesh-Paneele kompromisslos, während die nahezu nahtlosen Front- und linken Seitenpaneele aus gehärtetem Glas für ein klares und stilvolles Erscheinungsbild sorgen.

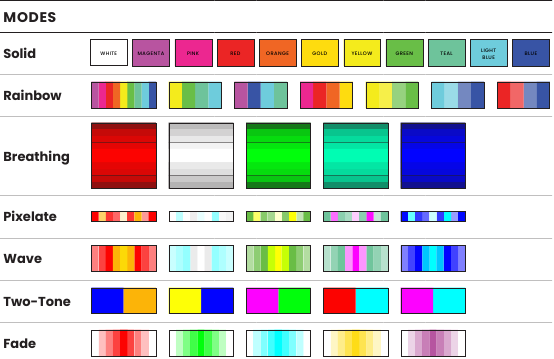

BELEUCHTUNGSEFFEKTE

Die Digital-RGB-Beleuchtung kann einfach mit den 4 Tasten auf der Oberseite des Gehäuses gesteuert werden:

LEDs AUSSCHALTEN
Halten Sie die MODE-Taste zwei Sekunden lang gedrückt, um die LEDs auszuschalten; drücken Sie sie erneut, um sie EINZUSCHALTEN

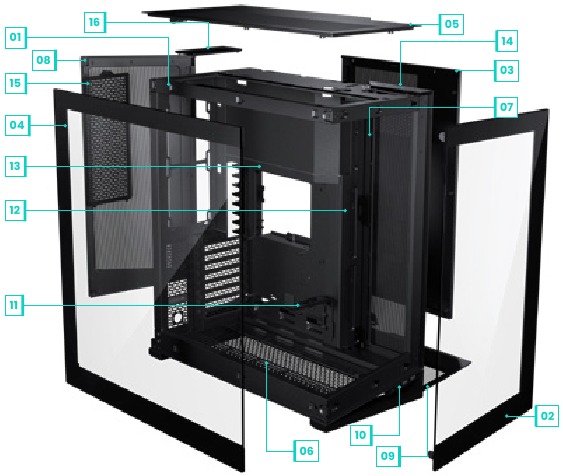

EXPLOSIONSZEICHNUNG

TEILE

1. Gehäuse
2. Frontglasplatte
3. Rechtes Seiten-Mesh-Panel
4. Linke Glasplatte
5. Oberes Panel
6. Untere Lüfterhalterung
7. Seitenlüfterhalterung
8. Hintertür
9. Unterer Staubfilter
10. Front-I/O
11. GPU-Stützhalterung
12. Mainboard-Abdeckung
13. D-RGB-Abdeckung
14. Obere I/O
15. Hintere Mesh-Abdeckung
16. Luftstromabdeckung

ZUBEHÖR

GPU-STÜTZHALTERUNG
Im Zubehörkarton enthalten

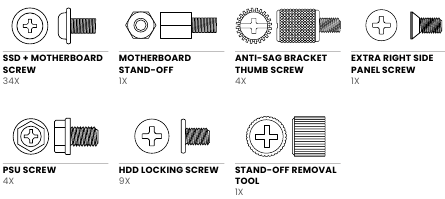

SCHRAUBEN

LUFTSTROMABDECKUNG
2x Im Zubehörkarton enthalten

WEITERES ZUBEHÖR
1x D-RGB Mainboard-Adapterkabel
1x Mikrofasertuch
6x Kabelbinder
1x Handbuch

SPEZIFIKATIONEN

EXTERNE PANELE ENTFERNEN

1. HINTERES PANEL ÖFFNEN
   Öffnen Sie die hintere Tür, indem Sie sie an der unteren rechten Ecke ziehen.

2. GLAS-SEITENPANEL ENTFERNEN
   Lösen Sie die 2 Rändelschrauben an der Rückseite, schieben Sie das Glas-Seitenpanel nach hinten und kippen Sie es seitlich, um es zu entfernen.

3. GLAS-FRONTPANEL ENTFERNEN
   Schrauben Sie die 2 Schrauben von der linken Seite ab und schieben Sie das Panel nach links, um es zu entfernen. Optional kann dieses Panel während der Installation am Gehäuse bleiben.

4. OBERES PANEL ENTFERNEN
   Lösen Sie die 2 Rändelschrauben des oberen Panels an der Rückseite. Schieben Sie das obere Panel nach hinten, um es zu entfernen.

5. RECHTES SEITENPANEL ENTFERNEN
   Entfernen Sie die Schraube oben und schieben Sie das rechte Panel nach oben, um es zu entfernen.

6. HINTERTÜR ENTFERNEN
   Optional kann die Hintertür entfernt werden, indem sie in geöffneter Position nach oben geschoben wird.


ABDECKUNGEN ENTFERNEN

1. D-RGB-ABDECKUNG ENTFERNEN
   Schieben Sie die D-RGB-Abdeckung nach vorne, um sie vom Gehäuse zu entfernen.

2. MAINBOARD-ABDECKUNG ENTFERNEN
   Entfernen Sie die Schraube auf der rechten Seite des Gehäuses. Drücken Sie die Mainboard-Abdeckung nach unten, um sie zu entfernen.


MAINBOARD-INSTALLATION

1. MAINBOARD AUSRICHTEN
   Richten Sie das Mainboard an den Schraubenlöchern des Mainboard-Trays des Gehäuses aus.
2. MAINBOARD BEFESTIGEN
   Befestigen Sie das Mainboard mit 9 Mainboard-Schrauben.

PROFI-TIPP
Verwenden Sie das mitgelieferte Abstandshalter-Werkzeug, um die Mainboard-Abstandshalter für andere Mainboard-Formfaktoren einfach zu entfernen und wieder zu installieren.

ACHTUNG
Beachten Sie bei Micro-ATX und SSI-CEB die Mainboard-Anleitung für die Positionen der Abstandshalter.

NETZTEIL-INSTALLATION

1. NETZTEIL EINSETZEN
   Setzen Sie das Netzteil von der rechten Seite des Gehäuses ein.


PROFI-TIPP
Schließen Sie zuerst alle Netzteilkabel an, bevor Sie das Netzteil in das Gehäuse einbauen.

2. NETZTEIL BEFESTIGEN
   Befestigen Sie das Netzteil von hinten mit 4 Netzteil-Schrauben.


RADIATOR- & LÜFTERPOSITIONEN

RADIATORPOSITIONEN
Seite: bis zu 360
Unten: bis zu 360/280
Oben: bis zu 360
Hinten: bis zu 240

LÜFTERPOSITIONEN
Seite: 4x 120 mm
Unten: 3x 120/140 mm
Oben: 3x 120 mm
Hinten: 2x 120 mm

EMPFOHLENE LUFTSTROMKONFIGURATIONEN

LUFTGEKÜHLTE KONFIGURATION

Seite: Einzug
Unten: Einzug
Oben: Auslass
Hinten: Auslass

WASSERGEKÜHLTE KONFIGURATION

Seite: Auslass
Unten: Einzug
Oben: Auslass
Hinten: Auslass

LÜFTER- & RADIATOR-INSTALLATION

SEITLICHE LÜFTER-/RADIATORHALTERUNG

1. SCHRAUBE ENTFERNEN
   Entfernen Sie die oben befindliche Schraube.

2. HALTERUNG HERAUSZIEHEN & ENTNEHMEN
   Entfernen Sie die Halterung, indem Sie den Griff an der Oberseite der Halterung ziehen und diese herausnehmen.

3. LÜFTER/RADIATOR INSTALLIEREN
   Installieren Sie bis zu 4x 120-mm-Lüfter / 360-mm-Radiator an der Halterung.

4. SEITLICHE HALTERUNG INSTALLIEREN
   Installieren Sie die Halterung erneut und befestigen Sie sie mit der oben befindlichen Schraube.
   Nutzen Sie die 3 Aussparungen, um alle Lüfterkabel zu verlegen.

PRO TIPP
Verwenden Sie die mitgelieferte Luftstromabdeckung für einen optimalen Luftstrom. Bei Verwendung wird der Luftstrom geschlossen.

UNTERE LÜFTER-/RADIATORHALTERUNG

1. UNTERE HALTERUNG ENTFERNEN
   Lösen Sie die Halterung, indem Sie die hintere Rändelschraube entfernen. Schieben Sie die Halterung nach vorne, um sie zu entnehmen.

2. LÜFTER/RADIATOR INSTALLIEREN
   Installieren Sie bis zu 3x 120-mm- / 3x 140-mm-Lüfter und/oder einen 280/360-mm-Radiator an der Halterung.

3. UNTERE HALTERUNG WIEDER INSTALLIEREN
   Installieren Sie die Halterung wieder, indem Sie sie nach hinten schieben und mit der Rändelschraube befestigen.

Es ist möglich, die Halterung für abgewinkelte Lüfter andersherum zu installieren.
Lüfterkabel können durch die Aussparungen an der Rückseite und an der Seite verlegt werden.

HINTERE LÜFTER-/RADIATORPOSITION

Die Rückseite bietet Platz für bis zu einen 240-mm-Radiator und 2x 120-mm-Lüfter. Die Lüfter können vor der Rückwand installiert werden, während der Radiator hinter der Rückwand installiert werden kann.

1. HINTERE GITTERPLATTE ENTFERNEN
   Entfernen Sie die Schraube an der Rückseite und nehmen Sie die Gitterplatte ab.
2. LÜFTER/RADIATOR INSTALLIEREN
   Installieren Sie bis zu 2x 120-mm-Lüfter an der Innenseite des hinteren Gehäuses. Ein 240-mm-Radiator kann an der Außenseite des hinteren Gehäuses installiert werden.
3. HINTERE GITTERPLATTE WIEDER INSTALLIEREN
   Wenn kein Radiator installiert ist, installieren Sie die hintere Gitterplatte wieder.
   Lüfterkabel können durch die Aussparungen an der Rückseite verlegt werden.

OBERE LÜFTER-/RADIATORPOSITION

1. LÜFTER/RADIATOR INSTALLIEREN
   Bis zu 3x 120-mm-Lüfter / 360-mm-Radiator können direkt in der Oberseite des Gehäuses installiert werden.
   Lüfterkabel können durch die Aussparungen oben verlegt werden.


POWER-TASTE UND LED

1. POWER-TASTE ANSCHLIESSEN
   Schließen Sie das Power-Switch-Modul an das Mainboard an.



FRONT-I/O

I/O-SCHNITTSTELLE

• USB 3.1 GEN 2 TYPE-C (1x)
• USB 3.0 TYPE-A (2x)
• Kopfhörer/Mikrofon (1x)

I/O-KABEL AN DAS MAINBOARD ANSCHLIESSEN

1. USB 3.1 GEN 2 TYPE-C ANSCHLIESSEN

2. USB 3.0 TYPE-A ANSCHLIESSEN

3. HD AUDIO ANSCHLIESSEN


FRONT-I/O AN SEKUNDÄRE POSITION VERSCHIEBEN

SCHRITTE ZUM VERSCHIEBEN DES I/O AN DIE RÜCKSEITE

1. UNTERE LÜFTERHALTERUNG ENTFERNEN
   Entfernen Sie die untere Lüfterhalterung.
2. SCHRAUBEN ENTFERNEN
   Lösen Sie 2 Schrauben, die sich im Gehäuse befinden.
3. I/O-EINHEIT HERAUSSCHIEBEN
   Schieben Sie die I/O-Einheit nach vorne und nehmen Sie sie heraus.
4. ABDECKUNG HERAUSDRÜCKEN
   Drücken Sie die Abdeckung, die sich hinten unten befindet, nach oben, um sie zu entfernen.
5. I/O-EINHEIT EINSCHIEBEN
   Ziehen Sie die Kabel durch die Aussparung und schieben Sie die I/O-Einheit in die hintere Position.
6. I/O-EINHEIT BEFESTIGEN
   Befestigen Sie die I/O-Einheit in ihrer neuen Position mit 2 Schrauben.

PRO TIPP
Die sekundäre Front-I/O-Position an der Rückseite ist ideal für ein sauberes Erscheinungsbild.

D-RGB KABEL

D-RGB CONTROLLER

Der integrierte D-RGB-Controller verfügt über 2 Kanäle (A & B). Beide Kanäle, jeder mit 2 verfügbaren D-RGB-Anschlüssen, können separat mit den Steuertasten am Front-I/O gesteuert werden.
max 7A per channel, max 4A per port

BELEUCHTUNGSEFFEKTE & STEUERUNG

D-RGB Beleuchtungseffekte und Steuerungsanweisungen sind im Abschnitt "LIGHTING EFFECTS" (BELEUCHTUNGSEFFEKTE) beschrieben.

1. SATA-KABEL ANSCHLIESSEN
   Schließen Sie die 2x SATA-Kabel an das Netzteil an.

2. MIT ANDEREN D-RGB PRODUKTEN ERWEITERN
   Für Phanteks Digital-RGB Produkte (JST connector)

3. BELEUCHTUNG MIT MAINBOARD SYNCHRONISIEREN (OPTIONAL)
   Das D-RGB-zu-Mainboard-Kabel ist im Zubehörkarton enthalten.


SPEICHER INSTALLIEREN

SPEICHER AN OBERER TÜR

1. OBERE TÜR ÖFFNEN
   Lösen Sie die Rändelschraube, um die obere Tür zu öffnen.

2. 2,5'' LAUFWERKE INSTALLIEREN
   Installieren Sie bis zu 2x 2,5''-Laufwerke mit 2x SSD-Schrauben pro SSD.


SPEICHER AN UNTERER TÜR

1. UNTERE TÜR ÖFFNEN
   Lösen Sie die Rändelschraube, um die Tür zu öffnen.
2. LAUFWERKE INSTALLIEREN
   Die untere Tür kann für eine der folgenden Speicheroptionen verwendet werden:
   1x 3,5'' + 4x 2,5'' | 4x 2,5'' | 2x 3,5''

OPTION A – 1X 3,5'' + 4X 2,5''

OPTION B – 4X 2,5''

1. Positionieren Sie die 2,5''-Laufwerkshalterung an der Rückseite des Mainboards neu.
2. Installieren Sie 2x 2,5''-Laufwerke an der Tür und 2x 2,5''-Laufwerke an der Halterung

OPTION C – 2X 3,5''

1. Entfernen Sie die 2,5''-Laufwerkshalterung vollständig.
2. Installieren Sie 2x 3,5''-Laufwerke, deren Kabel nach oben verlegt werden

INTERNES KABELMANAGEMENT

NETZTEILKABELMANAGEMENT
Die Netzteilekabel können wie im Bild unten gezeigt für ein sauberes Kabelmanagement verlegt werden. Öffnen Sie die obere Abdeckung, um die CPU- & MB-Kabel zu verlegen und überschüssige Kabellänge zu eliminieren.

Führen Sie überschüssige Kabellänge auf der Innenseite der oberen Abdeckung.

LED-ABDECKUNGEN INSTALLIEREN

MAINBOARD-ABDECKUNG INSTALLIEREN

Die Mainboard-Abdeckung kann auf zwei Arten installiert werden:

Option 1: Standard
Die erste Option deckt etwas mehr der am Mainboard angeschlossenen Kabel ab und ist ideal für ATX-Mainboards in Standardgröße.

Option 2: Umgekehrt
Bei der zweiten Option wird die Abdeckung in umgekehrter Position installiert. Dies deckt weniger vom Mainboard ab und ermöglicht mehr Platz für E-ATX-Mainboards (bis zu 277 mm).

Option 3: Abdeckung entfernen
Für noch größere Mainboards und maximale Freiraum wird empfohlen, diese Abdeckung vollständig zu entfernen.

Nachdem Sie die bevorzugte Position gewählt haben, richten Sie die Mainboard-Abdeckung (1) aus und schieben Sie sie nach oben (2). Befestigen Sie sie mit der Rändelschraube durch die rechte Seite des Gehäuses (3).

D-RGB-ABDECKUNG INSTALLIEREN

Schieben Sie die D-RGB-Abdeckung zum Heck des Gehäuses, um sie zu installieren.

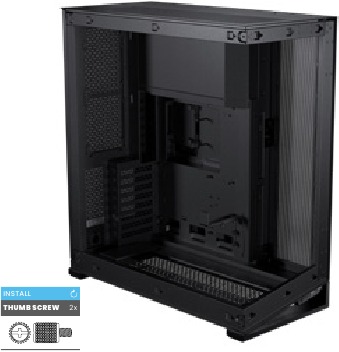

GPU-UNTERSTÜTZUNGSHALTERUNG INSTALLIEREN

(OPTIONAL)

1. HALTERUNG INSTALLIEREN
   Installieren Sie die GPU-Unterstützungshalterung mit 1x Rändelschraube an der Mainboard-Abdeckung.

2. HÖHE EINSTELLEN
   Stellen Sie die korrekte Höhe für Ihre GPU ein und befestigen Sie sie mit der Rändelschraube.

3. TIEFE EINSTELLEN
   Passen Sie die Tiefe der Halterung an, um die GPU fest zu halten, und sichern Sie sie mit 1x Rändelschraube unter der Halterung.

PRO TIPP
Verwenden Sie den Befestigungspunkt an der Halterung, um das GPU-Kabel für eine saubere Verlegung zu fixieren

EXTERNES KABELMANAGEMENT

KABELFÜHRUNGEN

Externe Kabel können mit den Kabelführungen hinter der hinteren Tür verwaltet werden. Die linke Führung ist größer und kann für dicke Kabel verwendet werden. Die anderen drei Führungen sind kleiner und für dünne Kabel vorgesehen.

KABELBINDER MIT KLETTVERSCHLUSS

Verwenden Sie den Kabelbinder mit Klettverschluss am Boden, um alle Kabel am Gehäuse zu befestigen.

KAMM ODER DURCHFÜHRUNG

Es gibt zwei Möglichkeiten, wie die Kabel das Gehäuse verlassen können:

Option 1: Hinterer Kabelkamm
Der hintere Kabelkamm kann verwendet werden, um jedes Kabel sauber aus dem Gehäuse zu führen.

Option 2: Untere Kabeldurchführung
Alternativ kann die Kabeldurchführung am Boden des Gehäuses verwendet werden, um die Kabel herauszuführen.

SUPPORT

INTERNATIONAL
RMA & Technischer Support
E-Mail
support@phanteks.com

AMERIKA
RMA & Technischer Support
Öffnungszeiten
Monday - Friday 09:00 - 05:00 PST

Telefonnummer
+1 (909) 598 2115

E-Mail
support@phanteksusa.com

Für die neuesten Informationen zu Produkt, Service und Garantie besuchen Sie bitte www.phanteks.com
