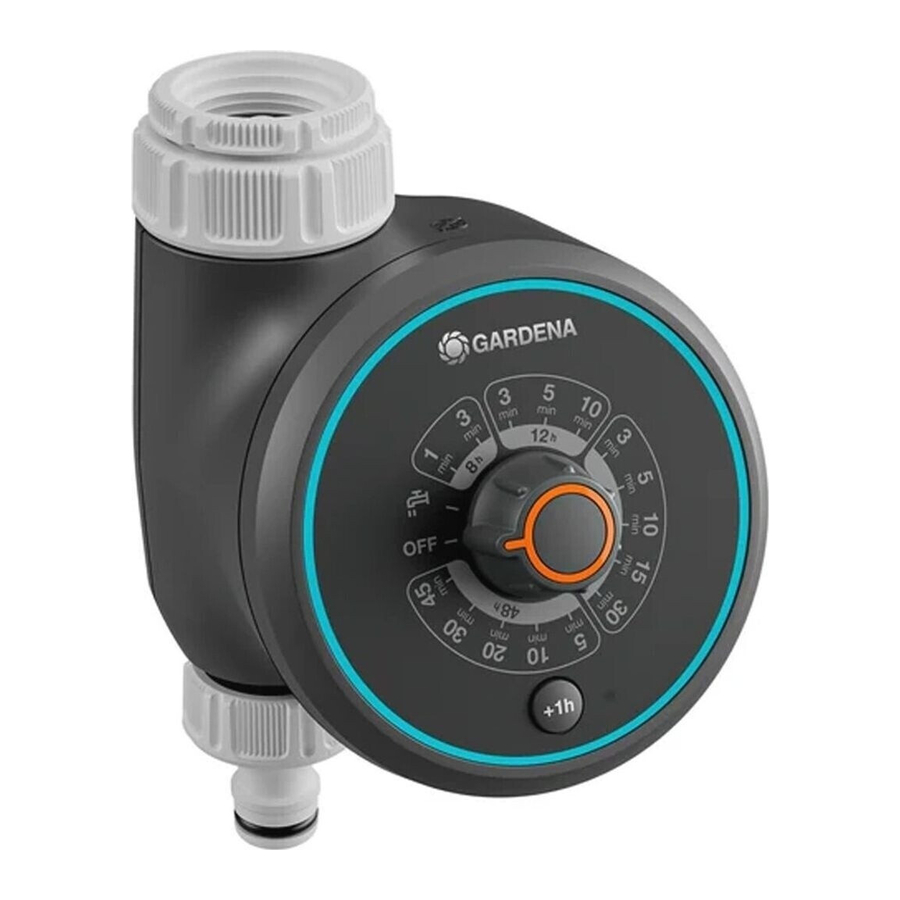

Gardena Easy, Basic, 01896, 01898 Handbuch

Bewässerungsbeispiele

Pflanzenart	Häufigkeit
	Alle 8–24 Stunden
	Alle 24–48 Stunden

Tipp
Der Wasserbedarf hängt ab von:
Art und Alter der Pflanze
Wurzeltyp (flach/tief)
Standort (schattig/sonnig)
Bodentyp (leicht/schwer)

INBETRIEBNAHME

Die Batterie ist nicht im Lieferumfang enthalten.
Die Batterielebensdauer beträgt ca. ein Jahr. Die Batterielebensdauer kann je nach Umgebungstemperatur und Nutzungshäufigkeit variieren.

Batterie einlegen

Aus Gründen der Funktionssicherheit dürfen nur 1,5 V Alkaline-Mangan (Alkaline), Typ IEC LR6, verwendet werden.

1. Drehknopf auf "OFF" stellen.Die LED blinkt einmal.
2. Batteriefach öffnen und entnehmen.
3. Zwei neue Batterien in das Batteriefach einlegen.
   • Auf die Polarität +/– achten.
4. Batteriefach wieder einsetzen.
   Die LED blinkt einmal und die Wassersteuerung ist betriebsbereit.

LED-Anzeige der Batterie

Die LED leuchtet auf, um das eingestellte Programm zu bestätigen. Die Farbe der LED zeigt den Batterieladestatus an.
Grün: Batterie OK.
Orange: Batterie schwach.
Batterie ersetzen.
Rot: Batterie ist leer, Ventil kann nicht mehr geöffnet werden. Ein offenes Ventil wird sicher geschlossen.
Batterie ersetzen.

Hinweis:
Die Batterie nicht entnehmen, wenn eine Bewässerung aktiv ist, da sonst die elektrische Verbindung des Ventils unterbrochen wird und das Ventil offen bleibt.
Die LED leuchtet orange 3 Mal alle 10 Sekunden bei schwacher Batterie und rot 3 Mal alle 10 Sekunden bei leerer Batterie.

Anschluss an den Wasserhahn

• Die Wassersteuerung an den Wasserhahn schrauben.
• Je nach Größe des Wasserhahns den mitgelieferten Adapter verwenden.

BETRIEB

(ABB. C)
Die GARDENA® Wassersteuerung wird über den Drehknopf konfiguriert. Sie bewässert je nach eingestelltem Programm. Sobald Dauer und Häufigkeit eingestellt sind, wird das gewählte Programm durch die LED bestätigt. Die erste Bewässerung beginnt. Die Startzeit ist nun eingestellt und bleibt erhalten, wenn ein anderes Programm ausgewählt wird.
Die Startzeit wird durch Drehen auf OFF zurückgesetzt.

Startverzögerung

Die Startzeit kann durch Drücken der Taste "+1h" (Plus 1 Stunde) geändert werden.
Die Startverzögerung muss innerhalb der ersten drei Sekunden nach Auswahl des Programms erfolgen.
Jedes Drücken der Taste ändert die Startzeit um eine Stunde (max. 23 Stunden).

Manuelle Bewässerung

Wenn der Drehknopf auf manuelle Bewässerung eingestellt ist, findet eine Water Now (Jetzt bewässern) Bewässerung für 15 Minuten einmalig statt.

Anwendungsbeispiele

Pflanzenart		Bewässerungssystem
	Topfpflanzen	GARDENA® Micro-DripSystem
	Beete: Blumen, Gemüse, Kräuter	GARDENA® Micro-DripSystem
	Rasenflächen	GARDENA® Sprinkler
	Bäume, Hecken, Sträucher, Stauden	GARDENA® Micro-Drip- System GARDENA® Perlschlauch

LAGERUNG

Das Produkt muss außerhalb der Reichweite von Kindern aufbewahrt werden.
Batterien aus dem Produkt entnehmen.
Das Produkt ist nicht frostsicher (unter 4°C).

Das Produkt an einem trockenen, frostfreien Ort lagern.

TECHNISCHE DATEN

FEHLERSUCHE/WARTUNG

Problem	Mögliche Ursache	Abhilfe
LED leuchtet nicht	Batterie ist falsch eingelegt.	Auf die Polarität (+/–) achten.
	Batterie ist vollständig leer.	Zwei neue 1,5 V Alkaline-Mangan (Alkaline), Typ IEC LR6, einlegen.
Bewässerung nicht möglich	Leere Batterie: LED blinkt rot.	Zwei neue 1,5 V Alkaline-Mangan (Alkaline), Typ IEC LR6, einlegen.
	Der Wasserhahn ist geschlossen.	Wasserhahn öffnen.
	Mindestdruck von 0,8 bar ist nicht vorhanden.	Mindestdruck von 0,8 bar sicherstellen.
	Filter verschmutzt, Durchflussrate zu niedrig.	Filter reinigen.
Wassersteuerung schließt nicht	Mindestfördermenge ist kleiner als 20 l/h.	Weitere Tropfer anschließen.
	Ventil verschmutzt	Spülung in entgegengesetzter Richtung des normalen Durchflusses durchführen.

SICHERHEITSHINWEISE

Aus Sicherheitsgründen sollten Kinder und Jugendliche unter 16 Jahren sowie Personen, die mit dieser Bedienungsanleitung nicht vertraut sind, das Produkt nicht verwenden. Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten dürfen das Produkt nur verwenden, wenn sie von einer verantwortlichen Person beaufsichtigt oder angeleitet werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen. Verwenden Sie das Produkt niemals, wenn Sie müde, krank oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.

Allgemeine Sicherheitshinweise

• Lesen Sie die Bedienungsanleitung vor Gebrauch sorgfältig durch und bewahren Sie diese für zukünftige Referenz auf.

Bestimmungsgemäße Verwendung

Die GARDENA® Wassersteuerung ist für den privaten Gebrauch in Haus- und Hobbygärten bestimmt und darf nur im Freien zur Steuerung von Regnern und Bewässerungssystemen verwendet werden. Sie darf nicht in industriellen Anwendungen oder in Verbindung mit Chemikalien, Lebensmitteln oder brennbaren und explosiven Stoffen verwendet werden.

Sicherer Umgang mit Batterien

• Batterien von Kindern fernhalten.
• Batterien regelmäßig auf Beschädigungen prüfen.
• Beschädigte Batterien nicht verwenden.
• Es dürfen nur Batterien gleichen Typs, gleicher Marke und gleichen Ladezustands verwendet werden.
• Wird die Batterie längere Zeit nicht verwendet, muss sie ersetzt werden, wenn das Batteriesymbol rot oder orange leuchtet, um ein Versagen der Wassersteuerung aufgrund einer schwachen Batterie zu verhindern.

Inbetriebnahme

• Die Wassersteuerung darf nur vertikal und mit der Überwurfmutter nach oben installiert werden, um das Eindringen von Wasser in das Batteriefach zu verhindern.
• Die Temperatur des durchfließenden Wassers darf 30°C nicht überschreiten.
  Die minimale Wasserdurchflussrate für eine sichere Schaltfunktion der Wassersteuerung beträgt 20–30 l/h (Zum Beispiel sollten bei Micro-Drip-Systemen mindestens 10 x 2 Liter Tropfer vorhanden sein).
• Nicht am angeschlossenen Schlauch ziehen, um diesen nicht zu belasten.
• Das Produkt nur bei einem Betriebsdruck zwischen 0,8 und 10 bar verwenden.

Zusätzliche elektrische Sicherheitshinweise

Herzstillstandgefahr! Dieses Produkt erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses elektromagnetische Feld kann die Funktionalität von aktiven oder passiven medizinischen Implantaten (z. B. Herzschrittmachern) beeinträchtigen, was zu schweren Verletzungen oder zum Tod führen kann. Konsultieren Sie vor der Verwendung dieses Produkts Ihren Arzt und den Hersteller Ihres Implantats.

Servicehinweis:
Bei allen anderen Störungen wenden Sie sich bitte an den GARDENA® Zentralservice.
Reparaturen dürfen nur von GARDENA® Servicepartnern oder von GARDENA® autorisierten Fachhändlern durchgeführt werden.
Die aktuellen Kontaktinformationen für unsere Serviceabteilung finden Sie online: www.gardena.com/contact

Installationsvideo:
