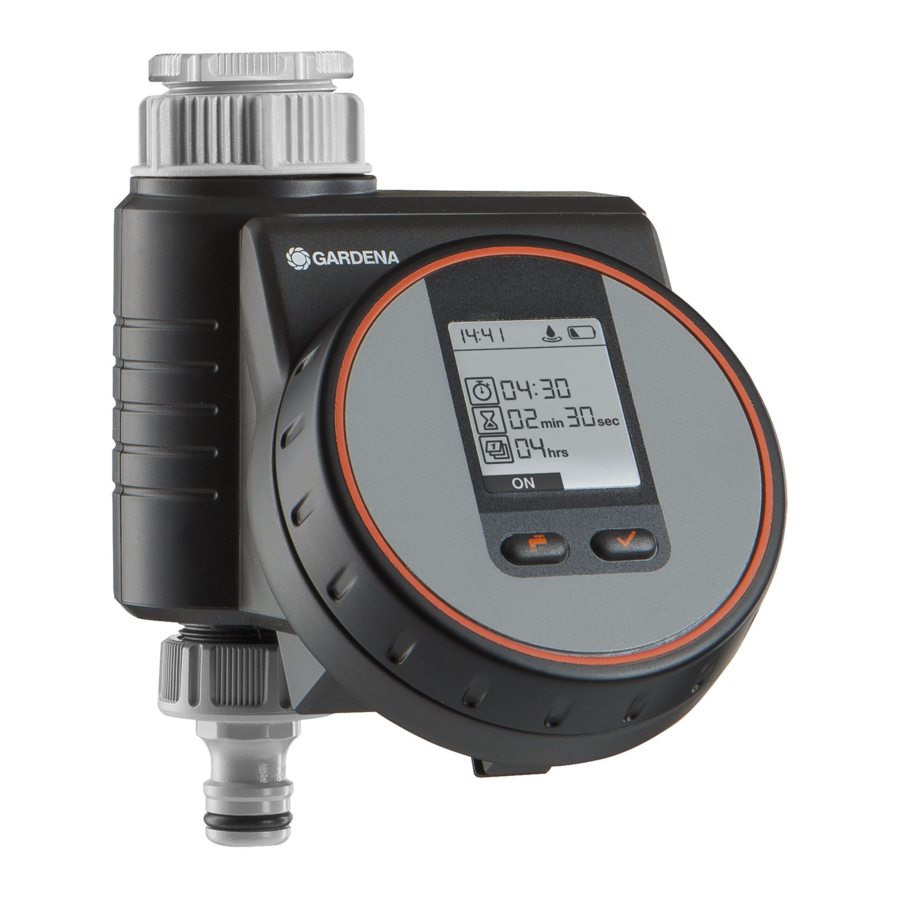

Gardena Flex 1890 Handbuch

Inhalt

1 BESTIMMUNGSGEMÄSSER GEBRAUCH
2 ERSTINBETRIEBNAHME
3 FUNKTION
4 PROGRAMMIERUNG
5 WARTUNG
6 LAGERUNG
7 FEHLERBEHEBUNG
8 TECHNISCHE DATEN
9 ZUBEHÖR / ERSATZTEILE
10 SICHERHEITSHINWEISE
11 GARANTIE / SERVICE
- 11.1 Produktregistrierung
- 11.2 Service
12 Referenzen
13 Anleitung herunterladen
14 In anderen Sprachen

BESTIMMUNGSGEMÄSSER GEBRAUCH

Die GARDENA Wassersteuerung ist für den privaten Gebrauch in Haus- und Hobbygärten, ausschließlich für den Außenbereich, zur Steuerung von Regnern und Bewässerungssystemen bestimmt. Die Wassersteuerung kann zur automatischen Bewässerung während des Urlaubs verwendet werden.

Die GARDENA Wassersteuerung darf nicht für industrielle Zwecke oder in Verbindung mit Chemikalien, Lebensmitteln, leicht entzündlichen und explosiven Materialien verwendet werden.

ERSTINBETRIEBNAHME

→ (Abb. A – D)

Ein Video der Inbetriebnahme- und Einstellvorgänge finden Sie hier:

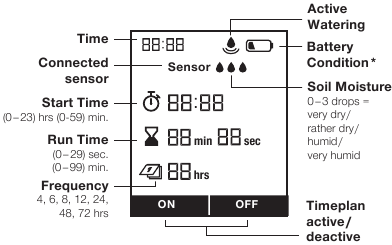

FUNKTION

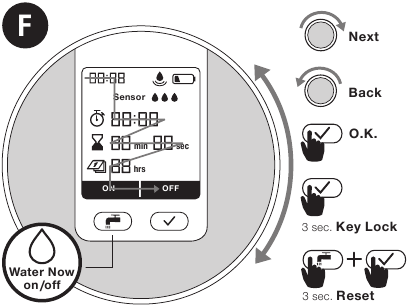

→ (Abb. F)
Die Einstellungen können bei abgenommenem Bedienteil vorgenommen werden. Sie können die Einstellungen ändern oder zur nächsten Einstellung wechseln, indem Sie das äußere Rad drehen.
Durch Drücken der Taste wird die jeweilige Eingabe bestätigt. Durch Drücken der Taste für mindestens 3 Sekunden wird die Anzeige gesperrt oder entsperrt.

	max. 1 Jahr
	min. 4 Wochen
	max. 4 Wochen
	zu schwach zum erneuten Öffnen

Wenn Sie längere Zeit abwesend sein werden, ersetzen Sie bitte die Batterie, wenn das Batteriesymbol blinkt – andernfalls kann das Bewässerungssystem ausfallen.

PROGRAMMIERUNG

Abb. G:

Zeit einstellen (Stunden)
Zeit einstellen (Minuten)
Zeitplan auswählen
Zeitplan bestätigen

Bitte beachten Sie: Wenn der Start in der Vergangenheit liegt und eine Frequenz von 4, 6, 8, 12 Stunden eingestellt ist, wird die Startzeit nach der Eingabe automatisch angepasst.
Bewässerungstipp: Für Topfpflanzen, die kleine Mengen Wasser in regelmäßigen Abständen benötigen, sind kurze Bewässerungszyklen in Kombination mit einem Tropfbewässerungssystem ideal.
Der gespeicherte Bewässerungsplan kann durch Drücken von ON (EIN) / OFF (AUS) aktiviert oder deaktiviert werden.

Abb. I:

Aktive Bewässerung
Bewässerungsdauer ändern
Aktive Bewässerung jederzeit stoppen

Durch Drücken der Taste kann die manuelle Bewässerung zu einer gewünschten Zeit gestartet oder gestoppt werden (siehe Abb. I).

Bodenfeuchtesensor → (Abb. D und H):
Nachdem ein Bodenfeuchtesensor angeschlossen ist, wird das Wort "Sensor" (Sensor) angezeigt – dies kann bis zu 1 Minute dauern.
Sobald der Boden ausreichend feucht ist, wird ein Bewässerungsvorgang gemäß Zeitplan nicht durchgeführt. Dies beeinflusst die aktive (manuelle) Bewässerung nicht.

Bodenfeuchtesensor, Art.1867 (optional erhältlich)

Anschluss des Sensors
Anschließend muss ein Schaltpunkt festgelegt werden.
Dies ist der Bodenfeuchtegrad, bei oder über dem keine Bewässerung durchgeführt werden soll (siehe GARDENA Bodenfeuchtesensor Bedienungsanleitung).
Es stehen 3 Stufen zur Auswahl.
- Im normalen Betrieb wird die aktuell gemessene Stufe ständig angezeigt.
- Der Schaltpunkt, ab dem der Sensor signalisiert, dass der Boden feucht ist – wodurch eine Bewässerung verhindert wird – wird über die Anzahl der Stufen gewählt.
- 0 Punkte für lehmigen Boden
  - Sensor reagiert, wenn der Boden recht trocken ist.
- 3 Punkte für sandigen Boden
  - Sensor reagiert, wenn der Boden sehr feucht ist.

Bodenfeuchtesensor, Art. 1188, (optional erhältlich, Modelle bis 2020)
Der Bodenfeuchtegrad, bei dem eine Bewässerung gemäß Zeitplan nicht durchgeführt wird, kann mit dem Schaltpunktregler am Bodenfeuchtesensor eingestellt werden (siehe GARDENA Bodenfeuchtesensor Bedienungsanleitung).

WARTUNG

→ (Abb. E)

LAGERUNG

Zur Einlagerung:

Das Produkt muss vor Kindern geschützt gelagert werden.
Zur Schonung der Batterie sollte diese entfernt werden (Abb. B).
Steuerung und Ventileinheit an einem trockenen, geschlossenen und frostfreien Ort lagern.

FEHLERBEHEBUNG

Problem	Mögliche Ursache	Abhilfe
Keine Anzeige erscheint	Batterie ist falsch eingelegt.	Überprüfen Sie die Übereinstimmung der Polmarkierungen (+ / –).
	Batterie ist leer.	Legen Sie eine neue (alkalische) Batterie ein.
	Temperatur am Display ist höher als 70°C.	Anzeige erscheint, nachdem die Temperatur gesunken ist.
Anzeige zeigt wenn Taste / Einstellrad aktiviert wird	Tasten wurden gesperrt.	Drücken Sie die Taste für 3 Sekunden.
Manuelle Bewässerung ist mit der Taste nicht möglich	Niedriger Batteriestand wird ständig angezeigt.	Legen Sie eine neue (alkalische) Batterie ein.
	Wasserhahn ist geschlossen.	Wasserhahn aufdrehen.
	Steuerung ist nicht angeschlossen.	Steuerung am Gehäuse befestigen.
	Mindestdruck von 0,5 bar nicht vorhanden.	Stellen Sie einen Druck von mindestens 0,5 bar sicher.
Bewässerungsprogramm wird nicht ausgeführt / keine Bewässerung	Programmeingabe / -änderung während oder kurz vor dem Startimpuls.	Programmeingabe / -änderung außerhalb der programmierten Startzeiten vornehmen.
	Ventil wurde zuvor manuell geöffnet.	Mögliche Programmkollisionen vermeiden.
	Wasserhahn ist geschlossen.	Wasserhahn aufdrehen.
	Bodenfeuchte- oder Regensensor registriert Feuchtigkeit.	Bei Trockenheit die Einstellung / den Standort des Bodenfeuchte- / Regensensors überprüfen.
	Steuerung ist nicht angeschlossen.	Steuerung am Gehäuse befestigen.
	Niedriger Batteriestand wird ständig angezeigt.	Legen Sie eine neue (alkalische) Batterie ein.
	Mindestdruck von 0,5 bar nicht vorhanden.	Stellen Sie einen Druck von mindestens 0,5 bar sicher.
Das Gerät schließt nicht	Mindestentnahmemenge Wasser ist kleiner als 20 l/h.	Mehr Tropfer anschließen.
Das Gerät schließt nicht	Ventil verschmutzt.	In entgegengesetzter Richtung zur normalen Durchflussrichtung spülen.

Warnung HINWEIS: Bei allen anderen Störungen wenden Sie sich bitte an den GARDENA Service. Reparaturen dürfen nur von GARDENA Serviceabteilungen oder von GARDENA zugelassenen Fachhändlern durchgeführt werden.

TECHNISCHE DATEN

Wassersteuerung	Wert / Einheit
Min. / max. Betriebsdruck	0.5 bar / 12 bar
Betriebstemperaturbereich	5°C bis 50°C
Durchflussmedium	Klares Frischwasser
Max. Flüssigkeitstemperatur	40°C
Anzahl der programmgesteuerten Bewässerungszyklen pro Tag	6 (alle 4 Std.), 4 (alle 6 Std.), 3 (alle 8 Std.), 2 (alle 12 Std.), 1 (alle 24 Std.), jeden zweiten Tag (alle 48 Std.), jeden dritten Tag (alle 72 Std.)
Anzahl der programmgesteuerten Bewässerungszyklen pro Woche	max. 42
Bewässerungsdauer	1 Sek. ‒ 99 Min. 59 Sek.
Benötigte Batterie	1 x 9V Alkali-Mangan Typ IEC 6LR61
Betriebszeit der Batterie	ca. 1 Jahr

ZUBEHÖR / ERSATZTEILE

GARDENA Bodenfeuchtesensor	Art. 1867
GARDENA Diebstahlsicherung	Art. 1815-00.791.00 vom GARDENA Service

SICHERHEITSHINWEISE

Lesen Sie die Bedienungsanleitung vor Gebrauch sorgfältig durch und bewahren Sie diese für zukünftige Referenz auf.

Batterie:
Um einen sicheren Betrieb der Wassersteuerung zu gewährleisten, darf nur eine 9V Alkali-Mangan Batterie (alkalisch) Typ IEC 6LR61 verwendet werden!

Um zu verhindern, dass die Wassersteuerung bei längerer Abwesenheit aufgrund einer schwachen Batterie ausfällt, muss die Batterie ausgetauscht werden, wenn das Batteriesymbol blinkt.

Aufstellung:
Die Wassersteuerung darf nur senkrecht mit der Überwurfmutter nach oben montiert werden, um das Eindringen von Wasser in das Batteriefach zu verhindern. Die minimale Wassermenge, um eine korrekte Funktion der Wassersteuerung zu gewährleisten, beträgt 20 – 30 l/h. Zum Beispiel sind mindestens 10 x 2-Liter-Tropfer erforderlich, um das Micro-Drip-System zu steuern.

Bei hohen Temperaturen (über 70°C am Display) kann die LCD-Anzeige erlöschen. Dies hat keinen Einfluss auf das Programm. Wenn der Computer abkühlt, leuchtet die LCD-Anzeige wieder auf.
Die max. Temperatur für den Wasserdurchfluss beträgt 40°C.

Zugbelastung vermeiden.
→ Ziehen Sie nicht am Schlauch, der an die Wassersteuerung angeschlossen ist.

Wenn der Steuerungsteil bei geöffnetem Ventil entfernt wird, bleibt das Ventil offen, bis der Steuerungsteil wieder angebracht ist.

Herzstillstand! Dieses Produkt erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Bedingungen aktive oder passive medizinische Implantate stören. Um das Risiko von Zuständen, die möglicherweise verletzen oder töten können, zu verringern, empfehlen wir Personen mit medizinischen Implantaten, vor dem Betrieb des Produkts mit ihrem Arzt und dem Hersteller des medizinischen Implantats zu sprechen.

Erstickungsgefahr!
Kleine Teile können leicht verschluckt werden. Es besteht auch die Gefahr, dass der Polybeutel Kleinkinder ersticken kann. Halten Sie Kleinkinder fern, wenn Sie das Produkt zusammenbauen.

GARANTIE / SERVICE

Produktregistrierung

Bitte registrieren Sie Ihr Produkt unter gardena.com/registration.

Service

Aktuelle Kontaktinformationen unseres Services finden Sie auf der Rückseite und online:

Vereinigtes Königreich: https://www.gardena.com/uk/support/advice/contact/
USA: https://us.gardena.com/pages/contact
Kanada: https://www.gardena.com/ca-en/c/support/contact
Australien: https://www.gardena.com/au/support/advice/contact/
Neuseeland: https://www.gardena.com/nz/support/advice/contact/
Südafrika: https://www.gardena.com/za/support/contact/
Andere Länder: https://www.gardena.com/int/c/support/contact

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Gardena Flex 1890 Handbuch herunterladen
