WiMiUS W1 Handbuch

Strukturdiagramm

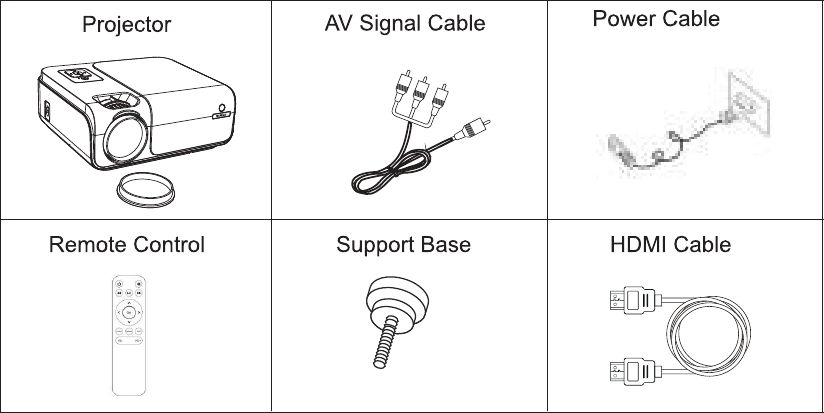

Lieferumfang

Produktspezifikationen

Unterstützte Multimedia-Dateien

Sollten die oben genannten Dateien dennoch nicht ordnungsgemäß funktionieren, zögern Sie nicht, uns über support02@wimius.com zu kontaktieren.

Produktübersicht

1. Bedienfeld
2. Trapezkorrektur-Knopf
3. Manueller Fokus
4. Ein/Aus/Zurück
5. Menü/ Hoch
6. Links/ Lautstärke +
7. Quelle/ Runter
8. OK-Taste (Auswählen/Bestätigen/Eingeben)
9. Rechts/ Lautstärke -
10. Linse
11. IR-Empfänger
12. Netzkabelbuchse
13. Analog-TV-Tuner (Optionale Funktion)
14. IR-Empfänger
15. Lautsprecher
16. Lüftungseinlass
17. AV-Eingang
18. Kopfhörerausgang (3,5 mm)
19. HDMI 1 Eingang
20. HDMI 2 Eingang
21. USB(2.0)-Eingang x2
22. Lüftungsauslass

Fernbedienung

Hinweis: Richten Sie die Fernbedienung bei Gebrauch auf den IR-Empfänger.

Hinweis:

1. Legen Sie vor der Verwendung 2 AAA-Batterien in die Fernbedienung ein. Kombinieren Sie keine neuen Batterien mit alten in der Fernbedienung, da dies zu Funktionsstörungen aufgrund unzureichender Stromversorgung führen kann.
2. Achten Sie bei der Verwendung der Fernbedienung darauf, dass der Signalsender der Fernbedienung auf den Infrarot-Signalempfänger des
3. Wenn Sie die Fernbedienung längere Zeit nicht benutzen. Entnehmen Sie bitte die Batterien, um ein Auslaufen der Batterien zu verhindern.

Installation

Installationsmethode

Der Projektor kann mit einer speziellen Halterung an der Decke aufgehängt oder auf einem stabilen Tisch platziert werden, um das Bild entsprechend der Betriebsumgebung und den Anforderungen zu projizieren. Darüber hinaus kann der Projektor mit den folgenden Methoden installiert werden.
Hinweis: Halten Sie den Projektor in einer Höhe, in der seine Linse achsensymmetrisch zur Leinwand ist. Ist dies nicht möglich, verwenden Sie den Trapezkorrekturring, um das Bild anzupassen.

Projektionsgrößen-Tabelle

Wenn Sie nicht wissen, wie Sie das passende Zubehör erwerben können, kontaktieren Sie uns bitte unter: support02@wimius.com.

Empfohlener Projektionsabstand: 2,4-3m.
Die Bildgröße hängt vom Abstand zwischen Projektor und Leinwand ab. Es kann eine Abweichung von 3% zwischen den oben aufgeführten Daten geben. Unterschiedliche Einstellungen verursachen verschiedene Abstände.

Gerät installieren

Halten Sie den Projektor senkrecht zur Projektionsleinwand und auf gleicher Höhe oder befestigen Sie ihn an einer Deckenhalterung.

1. Um die Neigungsbasis einzustellen, schrauben Sie die Stützstange an der Unterseite des Projektors ab, siehe unten.
2. Für die Deckenmontage befinden sich 4 Löcher an der Unterseite des Projektors (M4*10mm). Bitte drehen Sie diese zuerst langsam heraus, siehe unten.

HINWEIS: Die Deckenhalterung ist ein Zubehör, das nicht mitgeliefert wird.

Ansicht von unten

Ein-/Ausschalten

Schließen Sie zuerst das Netzkabel an den Projektor an und dann das Netzkabel an die Steckdose, bevor Sie das Gerät einschalten. Die Anzeigeleuchte wird rot.
Sobald der Projektor eingesteckt ist, befindet er sich im Standby-Modus.
Bei längerer Nichtbenutzung oder bei Gewitter ziehen Sie bitte das Netzkabel ab.
Einschalten: Drücken Sie die Ein-/Aus-Taste auf der Fernbedienung einmal, um den Projektor einzuschalten. Die Anzeigeleuchte wird rot,
Ausschalten: Drücken Sie die Ein-/Aus-Taste auf der Fernbedienung erneut, um den Projektor auszuschalten.

Trapezkorrektur & Fokus

Trapezkorrektur

Wenn das projizierte Bild trapezf**SIGNouml;rmig ist, kann dies durch die Trapezkorrektur behoben werden.

Methode 1: Bewegen Sie den Keystone-Regler an der Oberseite des Projektors nach links oder rechts, um die Trapezform des Bildes anzupassen; der einstellbare Winkel beträgt ±20°

Methode 2: Drücken Sie die Taste auf der Fernbedienung, um die Einstellungsseite für die Trapezkorrektur aufzurufen und die Trapezform des Bildes anzupassen. (Der Wert beträgt ±50°, während der Drehbereich ±50° beträgt)

Methode 3: Horizontale und vertikale Trapezkorrektur per Fernbedienung

Horizontaler Bereich: -50°~+ 50°
Ist das Projektionsbild horizontal geneigt, können Sie die Taste auf der Fernbedienung drücken, "4D Keystone Correction" (4D Trapezkorrektur) aus dem Optionsmenü auswählen, dann die Taste "Horizontal Keystone" (Horizontale Trapezkorrektur) drücken und die linke und rechte Taste auf der Fernbedienung drücken, um die horizontale Einstellung auf "±" vorzunehmen, bis ein Projektionsrechteck erreicht ist.

Vertikaler Bereich: -50°~+ 50°
Ist das Projektionsbild vertikal geneigt, können Sie die Taste auf der Fernbedienung drücken, "4D Keystone Correction" (4D Trapezkorrektur) aus dem Optionsmenü auswählen, dann die Taste "Vertical Keystone" (Vertikale Trapezkorrektur) drücken und die linke und rechte Taste auf der Fernbedienung drücken, um die vertikale Einstellung auf "±" vorzunehmen, bis ein Projektionsrechteck erreicht ist.

*Hinweis:
Wenn Sie die Taste "Reset" (Zurücksetzen) drücken, werden die Werte für horizontal und vertikal auf 0 zurückgesetzt.

Bildfokus

Das projizierte Bild kann unscharf oder schwer zu erkennen sein, dies ist auf eine mangelnde Fokuseinstellung mit der Linse zurückzuführen. Bitte stellen Sie den Fokusring langsam ein, um das Bild scharf zu stellen. (Führen Sie eine manuelle Fokussierung durch, finden Sie das schärfste Bild auf dem Bildschirm)
*Hinweis: Bei LED-Projektoren ist es normal, wenn die Schärfe in der Mitte liegt und die Ränder etwas unscharf sind.

Geräteeinstellungen

Wählen Sie "Projection Mode" (Projektionsmodus) für ein vorderes und nach oben gerichtetes Bild: Menu (Menü)>Picture (Bild)>Projection Direction (Projektionsrichtung).
Drücken Sie die Pfeiltaste zur Auswahl und die Taste "OK" (OK) zur Bestätigung

1. Front Desktop (Vorderer Schreibtisch)
2. Rear Desktop (Hinterer Schreibtisch)
3. Front Ceiling (Vordere Decke)
4. Rear Ceiling (Hintere Decke)

Signalquelle & Multimedia-Verbindung

1. Eingangsquelle ausw**SIGNauml;hlen
   Schließen Sie Eingabegeräte an und klicken Sie dann auf die Taste "source" (Quelle), um die entsprechende Signalquelle auszuwählen (HDMI1, HDMI2, Screen Mirroring, AV, USB1, USB2)

2. Multimedia-Verbindung
   1. Stecken Sie den USB-Flash-Treiber in den USB-Anschluss und wählen Sie die richtige Signalquelle, dann drücken Sie die Taste Play/Pause (Wiedergabe/Pause) (> ), um anzuzeigen oder zu stoppen.
      (Drücken Sie "Source" (Quelle) auf der Fernbedienung oder "S" (S) auf dem Bedienfeld, dann erscheint "Input Source" (Eingangsquelle) auf dem Bildschirm, wählen Sie "USB" (USB))

   2. HDMI-Verbindung
      Unterstützt die meisten Geräte mit HDMI-Steckplatz. Drücken Sie "Source" (Quelle) auf der Fernbedienung und wählen Sie dann die richtige Signalquelle "HDMI" (HDMI)

   3. AV-Verbindung
      Verwenden Sie ein AV-Kabel für den Anschluss wie folgt, wählen Sie den "AV" (AV) Quelleneingang.

   4. Audioausgangsverbindung
      Der Benutzer kann den Projektor über die Kopfhörerbuchse an einen externen Lautsprecher oder Kopfhörer anschließen.


Drahtlose Verbindung

Hinweise:

1. Die Flüssigkeit der Bildschirmspiegelung bei drahtloser Verbindung wird durch die Netzwerkumgebung beeinflusst. Eine Bandbreite von 100 Mbit oder mehr wird für die Bildschirmspiegelung empfohlen.

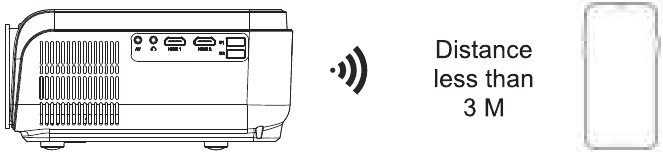

2. Stellen Sie sicher, dass sich Ihr Mobilgerät bei der drahtlosen Verbindung in der Nähe des Projektors befindet. Ein Abstand von weniger als 1 Meter wird empfohlen.
3. Einige Mobilgeräte unterstützen die Bildschirmspiegelung aufgrund der Kompatibilität möglicherweise nicht.
4. Bei Fragen wenden Sie sich bitte an WiMiUS support02@wimius.com.

Einrichtung der drahtlosen Bildschirmspiegelung

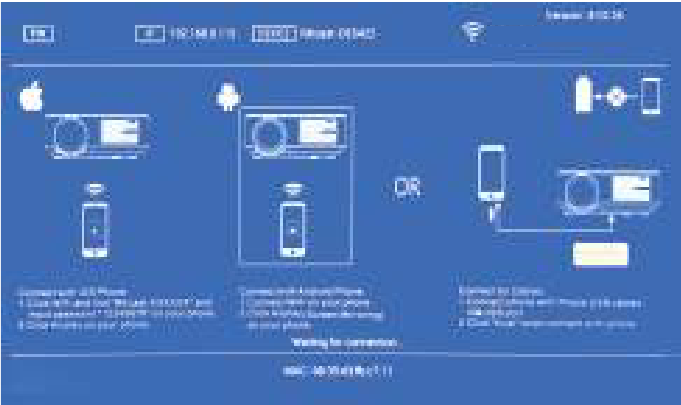

Bitte drücken Sie [source] auf der Fernbedienung oder die [S]-Taste am Projektor, um die Signalquelle [Screen Mirroring] (Bildschirmspiegelung) auszuwählen und die Bildschirmfreigabefunktion aufzurufen.

Für Android-Geräte

Um diese Funktion zu aktivieren, muss Ihr Android-Gerät Multi-Screen/Wireless Display unterstützen. Die Bezeichnungen können je nach Gerät variieren.

Methode 1: Einrichtung mit mobilen Daten

1. Schalten Sie den Projektor ein, wählen Sie „Screen Mirroring“ (Bildschirmspiegelung) als Eingangsquelle und wählen Sie dann „Android“ auf der Projektoroberfläche der Bildschirmspiegelung für Android-Systeme.

2. Aktivieren Sie die Bildschirmübertragungsfunktion auf Ihrem Android-Gerät.
3. Aktivieren Sie die Multi-Screen-Funktion auf Ihren Android-Geräten und suchen Sie nach dem Projektor. Wählen Sie RKcast-XXXXXX aus den Suchergebnissen, um eine Verbindung herzustellen. Die Anzeige Ihres Android-Geräts wird nach erfolgreicher Verbindung auf die Wand/Leinwand projiziert.

Methode 2: Einrichtung mit Heim-WLAN

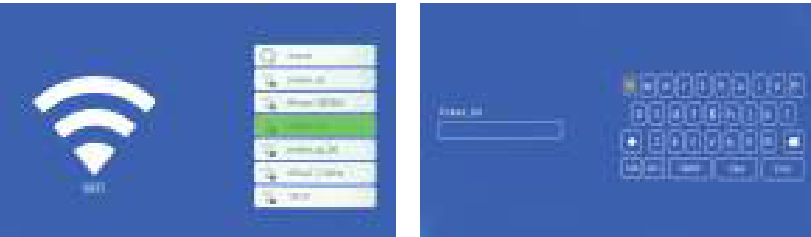

1. Bitte beachten Sie das WLAN-Logo in der oberen rechten Ecke der Benutzeroberfläche.

2. Halten Sie die „OK“-Taste auf der Fernbedienung gedrückt oder klicken Sie auf die OK-Taste am Projektor. Siehe Abbildung unten.

3. Öffnen Sie die Oberfläche zur Auswahl des Heim-WLANs. Wählen Sie Ihr Heim-WLAN aus und geben Sie das Passwort ein. Siehe Abbildung unten.

4. Erfolgreich. Verbinden Sie anschließend auch Ihr Telefon mit Ihrem Heim-WLAN.


AirPlay für iOS-Geräte

Methode 1: Einrichtung mit mobilen Daten

1. Gehen Sie zu den Einstellungen Ihres iOS-Mobilgeräts und verbinden Sie es mit dem WLAN von RKcast-XXXXXX (Passwort: 12345678). Bitte ignorieren Sie das Ausrufezeichen davor.
2. Wischen Sie auf dem Bildschirm Ihres iOS-Mobilgeräts nach oben und tippen Sie dann auf „Screen Mirroring“ (Bildschirmspiegelung)/„AirPlay Mirroring“ (AirPlay Spiegelung) und suchen Sie nach dem Projektor.


Methode 2: Einrichtung mit Heim-WLAN
Weitere Details entnehmen Sie bitte der Methode zur Verbindung mit dem Heim-WLAN für Android-Telefone.

Einrichtung der kabelgebundenen Bildschirmspiegelung

Für Android-Telefone empfehlen wir die Einrichtung der kabelgebundenen Bildschirmspiegelung nicht. Eine drahtlose Verbindung ist komfortabler.

Für die kabelgebundene iOS-Bildschirmspiegelung.

1. Schalten Sie den Projektor ein und verbinden Sie Ihr iPhone oder iPad über das ORIGINAL Lightning-zu-USB-Kabel mit dem Projektor.
2. Wählen Sie „Vertrauen“ (Trust) im Pop-up-Fenster. Dann funktioniert es.


Bluetooth

Der WIMiUS WI Bluetooth WiFi Projektor verfügt über eine Bluetooth-Funktion. Er kann nicht nur mit Geräten wie Bluetooth-Stereoanlagen und Kopfhörern verbunden werden, sondern auch mit Mobiltelefonen, Tablets usw. und kann als Bluetooth-Stereoanlage verwendet werden, um Musik von mobilen Apps abzuspielen.

Bluetooth-Lautsprecher verbinden

1. Drücken Sie „M“ am Projektor oder die [Menü]-Taste (Menu) der Fernbedienung, um das Hauptmenü zu öffnen.
2. Gehen Sie zu „Audioausgabe“ (audio output) unter dem Menüpunkt „Ton“ (sound), um verschiedene Bluetooth-Einstellungen vorzunehmen.
3. Drücken Sie die linken und rechten Tasten, um zwischen den Bluetooth-Modi zu wechseln.

Modus 1 [Audioausgabe statisch]
Wählen Sie [Geräteliste: Gerät suchen] (device list: search device) und drücken Sie die rechte Taste. Der Projektor beginnt dann mit der Suche nach Bluetooth-Geräten.
Sobald Sie den Namen des Bluetooth-Lautsprechers gefunden haben, drücken Sie die rechte Taste zur Bestätigung. Bitte warten Sie ca. 10 Sekunden, bis der Bluetooth-Lautsprecher erfolgreich verbunden ist.

Hinweis:

1. Stellen Sie vor dem Verbinden Ihres Bluetooth-Lautsprechers sicher, dass er sich im Kopplungsmodus befindet und gesucht werden kann.
2. Sobald die Verbindung erfolgreich hergestellt wurde, wird der Name des Bluetooth-Lautsprechers grün angezeigt.
3. Sollte die Verbindung fehlschlagen, kontaktieren Sie uns bitte über support02@wimius.com.

Modus 2 [Audioausgabe automatisch]
In diesem Modus verbindet sich der Projektor automatisch mit zuvor verbundenen Bluetooth-Geräten.

Modus 3 [Audioausgabe aus]
Schalten Sie die Bluetooth-Funktion aus und trennen Sie das verbundene Bluetooth-Gerät. Verwenden Sie den Audioausgang des Projektors.

Als Bluetooth-Lautsprecher (Audioausgabe-Empfängermodus)
Der WiMiUS W1 Projektor kann auch über Bluetooth mit einem Mobiltelefon, Tablet usw. verbunden und als Bluetooth-Lautsprecher verwendet werden, um Musik von der mobilen App abzuspielen.

1. Drücken Sie „M“ am Projektor oder die [Menü]-Taste (Menu) der Fernbedienung, um das Hauptmenü zu öffnen. Gehen Sie zu „Audioausgabe“ (audio output) unter dem Menüpunkt „Ton“ (sound), um verschiedene Bluetooth-Einstellungen vorzunehmen.
2. Der Modus [Audioausgabe-Empfänger] (audio output receiver) kann mit den linken und rechten Tasten umgeschaltet werden.
3. Bitte verwenden Sie die Bluetooth-Funktion Ihres Mobiltelefons, um nach [BT SENDER] zu suchen und sich zu verbinden. Nach erfolgreicher Verbindung können Sie Musik von Ihrem Telefon über den Projektor abspielen. Während der Musikwiedergabe können Sie den projizierten Bildschirm ausschalten, indem Sie die Taste drücken und [Bildschirm schließen] (Closed the screen) auswählen. Wenn die OK-Taste erneut gedrückt wird, kann das Projektionsbild wieder eingeschaltet werden.


Hauptmenü-Funktion

Drücken Sie „Menü“ (Menu) auf der Fernbedienung oder am Projektor, um persönliche Einstellungen vorzunehmen.

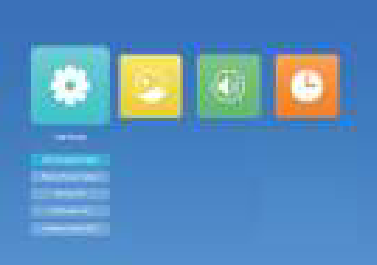

Option

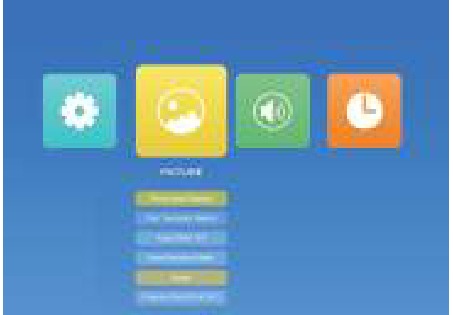

Bildeinstellungen

Zeiteinstellungen

Häufig gestellte Fragen (FAQ)

Häufige Probleme finden Sie in der nachstehenden Tabelle. Wir empfehlen Ihnen, das Handbuch bei der ersten Verwendung sorgfältig zu lesen. Sollten Sie Fragen haben, die Sie mit diesem Handbuch nicht lösen konnten, kontaktieren Sie uns bitte.

Warnhinweise

1. Lampe mit hoher Helligkeit! Bitte schauen Sie nicht direkt in die Lampe.
2. Das Anpassen von Kontrast, Helligkeit und Brennweite entsprechend den verschiedenen Eingangssignalen ist der Schlüssel zu einem klaren Bild; andernfalls wird das Bild unscharf sein.
3. Im Inneren des Projektors befindet sich Hochspannung. Es ist verboten, die Abdeckung zu öffnen und die internen Teile des Geräts zu berühren.

Vorsichtsmaßnahmen

1. Reinigung: Wenn Sie diesen Projektor reinigen, ziehen Sie bitte das Netzkabel ab. Verwenden Sie ein feuchtes Tuch zur Reinigung und keine Reinigungsmittel, die das Gerät beschädigen könnten.
2. Zubehör:
   Bitte verwenden Sie nur unser empfohlenes Zubehör. Andernfalls kann der Projektor beschädigt werden.
3. Richtige Umgebung:
   Stellen Sie den Projektor nicht in einer feuchten Umgebung auf, wie z. B. in einem feuchten Keller oder in der Nähe eines Schwimmbades usw.
4. Belüftung:
   Die Belüftung ist dafür vorgesehen, dass der Projektor stabil funktioniert. Stellen Sie nichts um die Lüftungsschlitze herum ab. Andernfalls kann der Projektor überhitzen.
5. Stromversorgung:
   Bitte stellen Sie sicher, dass die Stromversorgung innerhalb des erforderlichen Bereichs liegt.
6. Gewitter:
   Bei Gewitter ziehen Sie bitte das Netzkabel des Projektors ab.
7. Reparatur:
   Aufgrund der hohen Spannung im Inneren öffnen oder versuchen Sie bitte nicht, den Projektor selbst zu reparieren. Zerlegen Sie den Projektor nicht ohne Genehmigung, da sonst jede Garantie erlischt. Suchen Sie bei Bedarf Hilfe bei einem autorisierten Vertreter oder qualifizierten Fachleuten.
8. Von Wärmequellen fernhalten:
   Bitte stellen Sie sicher, dass der Projektor weit entfernt von jeglichen Wärmequellen aufgestellt wird, die den Projektor beschädigen könnten.

Kontakt

Vielen Dank für Ihren Kauf des WiMiUS W1 Videoprojektors.
Sollten Sie während der Nutzung Fragen haben, zögern Sie nicht, uns unter den unten angegebenen Kontaktdaten zu kontaktieren, damit wir Ihnen weiterhelfen können.
E-Mail: support02@wimius.com (optimal)

Um die Videos zur Verwendung und Wartung zu erhalten, kontaktieren Sie bitte: support02@wimius.com
