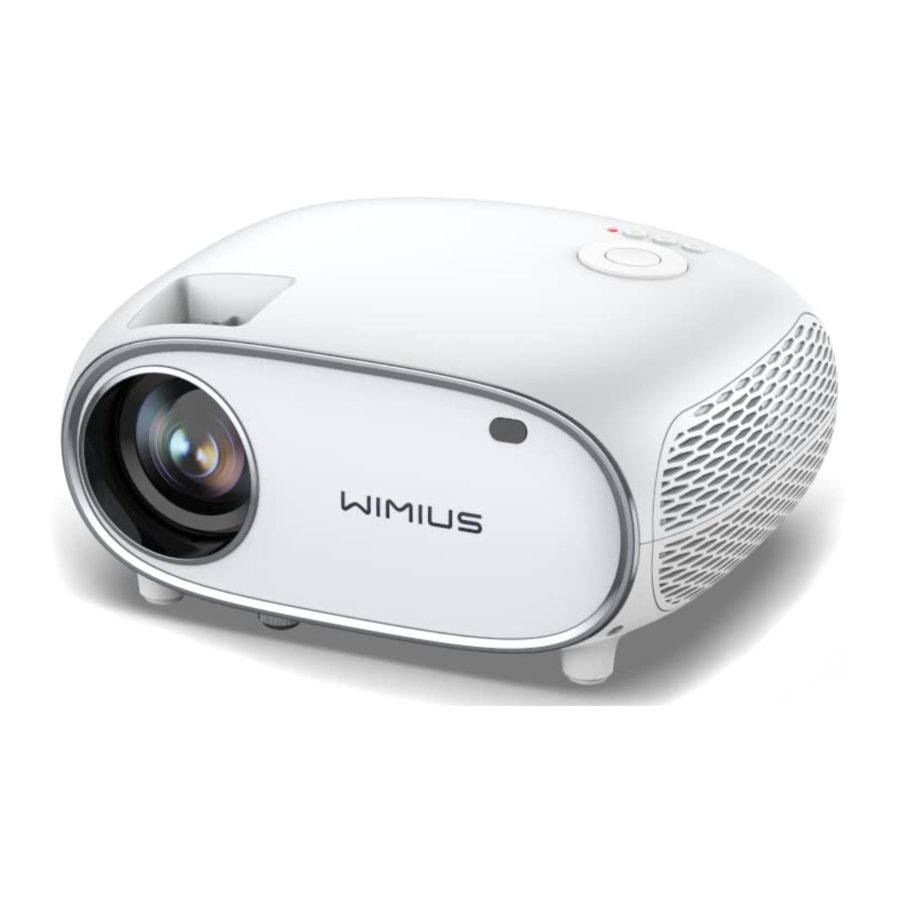

Wimius P60 - Videoprojektor-Handbuch

Professioneller Support

Bitte lesen Sie dieses Handbuch vor der Verwendung des Projektors sorgfältig durch. Sollten Probleme auftreten, senden Sie bitte eine E-Mail mit Ihrem Ländercode, der Bestellnummer und dem Problem (zum Beispiel: US+P60+Kein Ton) an support01@wimius.com. Wir werden Ihnen innerhalb von 24 Stunden eine schnelle Lösung anbieten.

Tipps

1. Stellen Sie den Projektor nicht in einem zu warmen oder zu kalten Raum auf, da hohe oder niedrige Temperaturen die Lebensdauer des Geräts verkürzen. Die Arbeitsumgebung sollte idealerweise 5°C - 35°C betragen.
2. Sollten schwarze Flecken auf der Projektionsfläche erscheinen, machen Sie sich bitte keine Sorgen. Kontaktieren Sie uns per E-Mail unter support01@wimius.com, wir können Ihnen ein Video zum Entfernen des Staubs zusenden.
3. Die Belüftung ist dafür ausgelegt, dass der Projektor stabil arbeitet. Decken Sie die Lüftungsschlitze nicht mit Tüchern, Decken oder anderen Gegenständen ab. Stecken Sie nichts in die Schlitze des Projektors, da dies einen Kurzschluss oder einen Stromschlag verursachen und Ihr Gerät beschädigen könnte.
4. Der Projektor muss unbedingt vor starken Stößen, Quetschungen und Vibrationen geschützt werden. Versuchen Sie nicht, ihn zu bewegen, und bei starken Stößen, Quetschungen und Vibrationen. Versuchen Sie nicht, ihn zu bewegen, und die internen Schaltkreisfehler.
5. Die Linse, als Kernkomponente des Projektors, steht in direktem Zusammenhang mit der Bildschärfe und dem Bildeffekt. Übermäßiger Staub darauf beeinträchtigt die Bildqualität. Verschmutzte Linsen müssen mit einem weichen Baumwolltuch für die Glasoberfläche der Linse abgewischt werden. Harte Tücher oder Scheuermittel dürfen nicht verwendet werden.

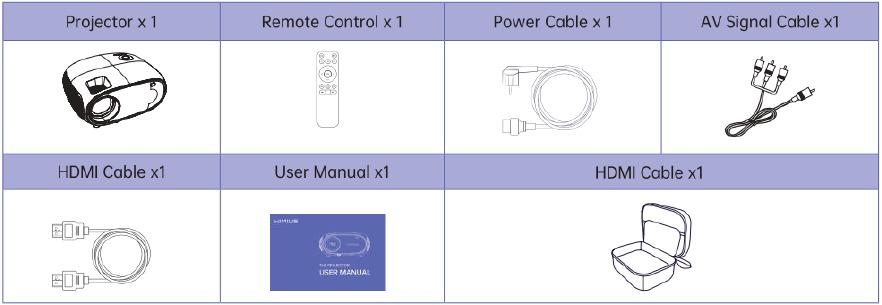

Lieferumfang

Gerätespezifikationen

Modell-Nr.: P60
Display-Technologie	LCD	Lichtquelle	LED
Native Auflösung	1920x1080P	Fokus	Manuell
Installationsart	Vorne/Hinten auf dem Schreibtisch, Vorne/Hinten an der Decke	Seitenverhältnis
Projektionsabstand	1.6-6m	Stromspannung	ACIOO-240V
Produktgröße	228*190*90mm	Produktgewicht	1.9kg
Eingangsschnittstelle	HDMI*2/USB*2/AV/3.5mm audio	Bilddatei	JPG/GIF/BMP/PNG
Videodatei	MP4/MKV/MOV/3GP
Audiodatei	MP3/MP2/AAC/PCM/FLAC/WMA

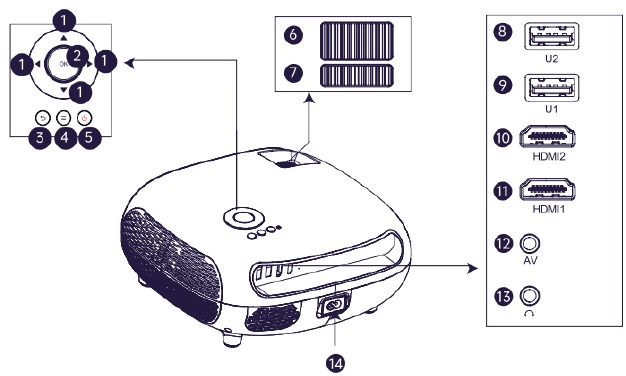

Geräteübersicht

1. Pfeiltasten
2. Bestätigen
3. Zurück
4. Universal-Menütaste
5. Power (Ein/Aus)
6. Fokusring
7. Trapezkorrektur
8. USB-Anschlüsse
9. USB-Anschlüsse
10. HDMI-Anschlüsse
11. HDMI-Anschlüsse
12. AV-Anschluss
13. 3,5-mm-Kopfhöreranschluss
14. Stromeingang (110-240V)

Hinweis: Bitte beachten Sie das tatsächliche Aussehen des Produkts; diese Abbildung dient nur als Referenz.

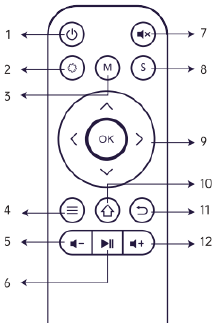

Fernbedienung

1. Power (Ein/Aus)
2. Set (Einstellung)
3. Menu (Menü)
4. Universal-Menütaste
5. Vol- (Leiser)
6. Play/pause (Wiedergabe/Pause)
7. Mute (Stummschalten)
8. Source (Quelle)
9. Pfeiltaste
10. Home (Startseite)
11. Back (Zurück)
12. Vol+ (Lauter)

Universal-Menütaste: Funktioniert bei Verbindung mit HDMI- oder AV-Geräten.

Hinweis:

1. Legen Sie vor der Verwendung 2 AAA-Batterien (nicht im Lieferumfang enthalten) in die Fernbedienung ein; mischen Sie keine neuen und alten Batterien in der Fernbedienung, da dies aufgrund unzureichender Stromversorgung zu Fehlfunktionen führen kann.
2. Stellen Sie bei der Verwendung der Fernbedienung sicher, dass der Signalgeber der Fernbedienung auf das Infrarotsignal des Projektors gerichtet ist.
3. Wenn Sie die Fernbedienung über einen längeren Zeitraum nicht verwenden, entnehmen Sie bitte die Batterien, um ein Auslaufen zu verhindern.

Installation

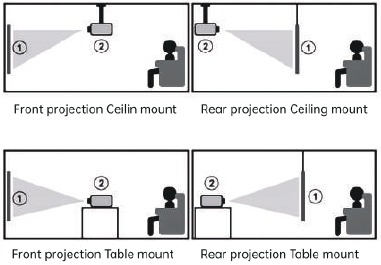

Installationsmethode

Der Projektor kann mit einem speziellen Aufhängerahmen an der Decke montiert oder auf einem stabilen Tisch platziert werden, um das Bild entsprechend der Betriebsumgebung und den Anforderungen zu projizieren. Darüber hinaus kann der Projektor mit den folgenden Methoden installiert werden:

Halten Sie den Projektor in einer Höhe, bei der seine Linse axial symmetrisch zur Leinwand ist. Ist dies nicht möglich, verwenden Sie die Trapezkorrekturfunktion, um das Projektionsbild anzupassen.

Projektionsabstand

1. Die Bildgröße hängt vom Abstand zwischen Projektor und Leinwand ab. Es kann eine Messdifferenz von 5% zwischen den oben aufgeführten Daten geben.
2. Der empfohlene Projektionsabstand beträgt 2,5-5m.
3. Umgebungsdunkelheit verbessert die Klarheit der projizierten Bilder.

Deckenmontage

Halten Sie den Projektor vertikal und zur Mitte der Projektionsfläche gerichtet, halten Sie das Projektionsbild flach auf der Leinwand.

1. Um die Neigungsbasis einzustellen, schrauben Sie die Stützstange an der Unterseite des Projektors ab, siehe Abbildung unten.

2. Für die Deckenmontage befinden sich 4 Löcher an der Unterseite des Projektors (M4*10mm). Bitte schrauben Sie die 4 schwarzen Gummis langsam ab, dann finden Sie die Löcher für die Deckenmontage, siehe Abbildung unten.


Hinweis: Die Aufhängevorrichtung oder der Deckenständer ist nicht im Lieferumfang enthalten.

Inbetriebnahme des Geräts

1. Drücken Sie die Ein/Aus-Taste auf der Fernbedienung oder dem Projektor, die Anzeigeleuchte wird grün.
2. Stellen Sie den Fokusring auf der rechten Seite des Projektors ein, um die beste Bildleistung zu erzielen; (Wenn das Bild immer noch unscharf ist, versuchen Sie bitte, den Projektionsabstand anzupassen.)
3. Verwenden Sie die 4D-Trapezfunktion des Projektors, um einen rechteckigen Projektionsbildschirm zu erhalten.
4. Verbinden Sie das externe Gerät (Smartphone, iPod, Fire TV Stick, TV Box, DVD-Player, Computer usw.) mit den entsprechenden Anschlüssen des Projektors; stellen Sie bitte sicher, dass Sie die entsprechende Quelle auswählen. Wenn Sie nicht die richtige Quelle auswählen, kann der Projektor das Signal nicht erkennen.
5. Wählen Sie das " "-Menü, gehen Sie zu [Language (Sprache)], dann können Sie Ihre bevorzugte Sprache einstellen.

Bildeinstellung

Bei der ersten Verwendung des Projektors wird normalerweise ein unscharfes Bild angezeigt. Dies liegt an einer unscharfen Linse oder einer falschen Trapezkorrektur-Einstellung.

Bitte befolgen Sie die unten stehenden Schritte zur Korrektur:

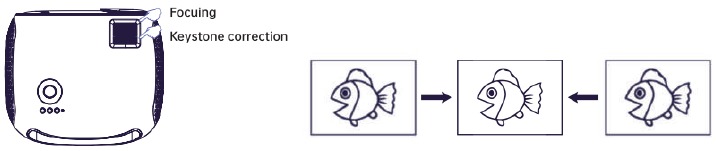

Fokuseinstellung

Drehen Sie den Fokusring oder die Linse langsam. Überprüfen Sie gleichzeitig den Fokuspunkt sorgfältig. Der beste Fokuspunkt für die Linse ist dort, wo das Bild am schärfsten ist.

Hinweis: Wenn das Bild immer noch unscharf ist, versuchen Sie bitte, den Projektionsabstand anzupassen.

Digitale 4D-Trapezkorrektur

Verwenden Sie die digitale 4D- oder 4P-Trapezkorrektur des Projektors, um das Bild rechteckig (vertikal und horizontal) anzupassen.

Einrichtung des Geräts

Die Startseite des Projektors sieht wie folgt aus:

Eingangssignalquelle auswählen

Wählen Sie die gewünschte Eingangssignalquelle (HDM11/HDM12/AV) auf der Startseite aus.

USB-Datenträger-Eingangsmodus

Spielen Sie Filme/Musik/Fotos/Office-Suite im USB-Datenträger-Eingangsmodus ab

1. USB-Datenträger einstecken;
2. Wählen Sie die Option [ Video (Video)/Music (Musik)/Picture (Bild)/Office (Office) ]
3. Wählen Sie die gewünschte Datei (oder den Ordner, um den Unterordner aufzurufen) auf dem USB-Datenträger aus und drücken Sie dann die Taste [OK] (OK) zum Abspielen.


WLAN-Einstellungen

Drahtlose Verbindung

Hinweise:

1. Die Flüssigkeit der Bildschirmspiegelung bei drahtloser Verbindung wird durch die Netzwerkumgebung beeinflusst. Eine Bandbreite von 100 Mbit oder mehr wird für die Bildschirmspiegelung empfohlen.
2. Stellen Sie sicher, dass sich Ihr Mobilgerät bei der drahtlosen Verbindung in der Nähe des Projektors befindet. Ein Abstand von weniger als 1 Meter wird empfohlen.
3. Einige Mobilgeräte unterstützen die Bildschirmspiegelung aufgrund von Kompatibilitätsproblemen möglicherweise nicht.
4. Bei Fragen kontaktieren Sie WiMiUS gerne per E-Mail unter support01@wimius.com.

iOS Cast (für iOS-Geräte)

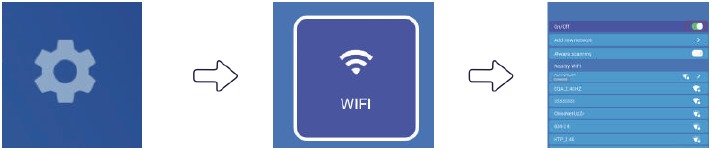

1. Gehen Sie zur Startseite Wählen Sie das [ ] Menü Wählen Sie das [ WiFi (WLAN) ] Menü Öffnen Sie die WiFi-Funktion Wählen Sie Ihr Heim-WiFi aus der Liste Verbinden Sie den P60 Projektor mit Ihrem Heim-WiFi.

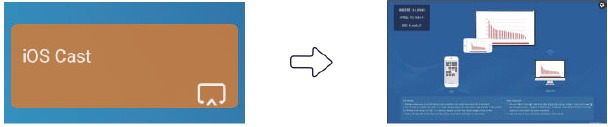

2. Zurück zur Startseite Wählen Sie das [ iOS Cast ] Menü Drücken Sie die Taste [OK] (OK), um das [ iOS Cast ] Menü aufzurufen.

3. Wählen Sie das [ Settings (Einstellungen) ] Menü auf Ihrem iOS-Gerät Schalten Sie die [ Wi-Fi (WLAN) ] Funktion ein Verbinden Sie Ihr iOS-Gerät mit demselben Heimnetzwerk wie den Projektor.
4. Öffnen Sie das [ Control Center (Kontrollzentrum) ] auf Ihrem iOS-Gerät Wählen Sie die [ Screen Mirroring (Bildschirmspiegelung) ] Funktion Wählen und verbinden Sie den iOS Cast Empfänger namens [WiMiUS P60 Projector] Ihr iOS-Gerätebildschirm wird nach 3 Sekunden auf der Projektionsfläche angezeigt.

Miracast (für Android-Geräte)

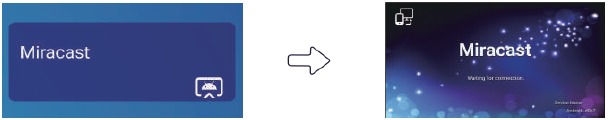

1. Gehen Sie zur Startseite Wählen Sie das [ Miracast ] Menü Drücken Sie die Taste [OK] (OK), um das [ Miracast Setting (Miracast-Einstellungen) ] Menü aufzurufen.

2. Wählen Sie das [ Settings (Einstellungen) ] Menü auf Ihrem Android-Gerät Wählen Sie die [ Screen mirroring (Bildschirmspiegelung) ] Funktion Wählen und verbinden Sie Ihren Miracast Empfänger namens [WiMiUS P60 Projector] Ihr Android-Gerätebildschirm wird nach 3 Sekunden auf der Projektionsfläche angezeigt.
3. Tippen Sie auf Ihrem Android-Gerät auf [ Settings (Einstellungen) ] -[ WLAN Display ] -Schalten Sie [ Wi-Fi (WLAN) ] EIN, Verbinden Sie Ihr Heim-WiFi.

Hinweis:

1. Verschiedene Marken von Android-Telefonen haben unterschiedliche Vorgänge zum Auswählen der Bildschirmspiegelungsanzeige; bitte beachten Sie das Handbuch Ihres Telefons. [Multiscreen/Wireless display/WLAN display/Screen mirroring/Wireless projection/Smart view etc.]
2. Nicht alle Android-Telefone unterstützen diese Funktion. Bitte stellen Sie vor der Verwendung sicher, dass sie unterstützt wird.

Bluetooth-Einstellungen

Gehen Sie zur Startseite Wählen Sie das [ ] Menü Wählen Sie die [ Bluetooth] Option Öffnen Sie die Bluetooth-Funktion und Ihr Bluetooth-Gerät Scannen Sie automatisch nach Bluetooth-Geräten in der Nähe Wählen Sie das gewünschte Bluetooth-Gerät aus, es wird automatisch gekoppelt und verbunden.

Hinweis:

1. Der P60 Projektor ist mit Bluetooth-Headsets, Bluetooth-Lautsprechern und Airpods kompatibel, jedoch nicht mit Bluetooth-Tastaturen oder Bluetooth-Telefonen.
2. Bei Fragen kontaktieren Sie WiMiUS gerne per E-Mail unter: support01@wimius.com

Bildeinstellungen des Geräts

Projektionsmodus
Wählen Sie das [ ] Menü Wählen Sie die [ Projection Position (Projektionsposition) ] Option Drücken Sie die Pfeiltaste zur Auswahl und drücken Sie "OK" (OK), um die Projektionsposition zu bestätigen.

Erweiterte Trapezkorrektur & 4-Punkt-Trapezkorrektur

Trapezkorrektur
Wählen Sie das [ ] Menü Wählen Sie die [ Keystone Setting (Trapezkorrektur-Einstellungen) ] Option.

Der Projektor verfügt sowohl über 4-seitige als auch über 4-Ecken-Trapezkorrekturfunktionen. Sie können das Bild nicht nur horizontal oder vertikal anpassen, sondern auch die vier Punkte einstellen, um das projizierte Bild zu einem Rechteck zu machen.

1. 4-seitige Trapezkorrektur: Verwenden Sie die Pfeiltasten, um den Bildschirmwinkel horizontal oder vertikal anzupassen, bis die Führungsschiene zu einem Rechteck eingestellt ist.

2. 4-Ecken-Trapezkorrektur: Passen Sie den Bildschirm mit den Pfeiltasten an, bis die Hilfslinien zu einem Rechteck eingestellt sind.


Digitaler Zoom

1. Wählen Sie das [ ] Menü Wählen Sie die [ Custom zoom (Benutzerdefinierter Zoom) ] Option.

2. Schalten Sie die Taste [Custom zoom (Benutzerdefinierter Zoom)] ein, und schalten Sie die Taste [Scaling (Skalierung)] ein, der Projektionsbildschirm kann von 50 % bis 100 % gezoomt werden.

3. Schalten Sie nur die Taste [Custom Zoom (Benutzerdefinierter Zoom)] ein und schalten Sie die Taste [Scaling (Skalierung)] aus. Die Länge und Breite der Projektionsfläche


Bildanpassung

Andere Einstellungen

Anschluss der Signalleitungen

Der WiMiUS P60 Projektor verfügt über 6 Schnittstellen: 2x HDMI-Anschlüsse / 2x USB-Anschlüsse / 3,5-mm-Kopfhörerausgang / AV-Ausgang. Bitte wählen Sie den korrekten Anschluss, um Ihr Gerät (PC, Telefon, DVD-Player, Soundbar, USB, PS4 usw.) zu verbinden.

USB-Datenträger anschließen

1. Stecken Sie den USB-Stick in einen der beiden USB-Eingänge.
2. Stecken Sie den USB-Stick in einen der beiden USB-Eingänge.
3. Sie können direkt den Startbildschirm auf der Startseite aufrufen und die Option [ Video (Video)/Music (Musik)/Picture (Bild)/Office (Office) ] auswählen.
4. Wählen Sie die gewünschte Datei (oder den Ordner, um den Unterordner aufzurufen) auf dem USB-Datenträger aus und drücken Sie dann die Taste [ OK ] (OK), um sie abzuspielen.

Hinweis: Für die Option "Office" (Office) können Sie Office-Dateien wie "PPT / PDF" (PPT / PDF) usw. direkt über einen USB-Stick lesen und präsentieren.

Geräte über die HDMI-Anschlüsse verbinden

1. Verbinden Sie Ihren TV-Stick oder Laptop mit einem beliebigen HDMI-Anschluss des Projektors;
2. Rufen Sie die Startseite auf, um den entsprechenden HDMII oder HDM12 als Signalquelle auszuwählen.
3. Halten Sie auf Ihrem Laptop die Tastenkombination "Win+P" (Win+P) gedrückt, um den Anzeigemodus zu ändern.

Nur Computer: ist die Standardoption – wird nur auf dem Hauptmonitor angezeigt.
Duplizieren: lässt alle Monitore dasselbe anzeigen und dupliziert den Desktop auf jedem Monitor.
Erweitern: lässt alle Monitore wie einen großen Monitor agieren, indem der Desktop über alle erweitert wird.
Nur Projektor: Zeigt nur auf dem sekundären Monitor wie ein Projektor an.
Sie können die Bildschirmauflösung im Modus "Nur Projektor" ändern.
Schritt: Start > Systemsteuerung > Darstellung und Anpassung > Bildschirmauflösung anpassen.

Mit dem DVD-Player verbinden

Verwenden Sie das 3-in-1 AV-Kabel im Lieferumfang

1. Schalten Sie Ihren DVD-Player und den Projektor ein;
2. Verbinden Sie die farbigen Cinch-Buchsen mit dem RCA-Kabel Ihres DVD-Players mithilfe des 5-in-1 AV-Kabels im Lieferumfang;
3. Verbinden Sie den schwarzen Stecker mit dem AV-Anschluss des Projektors, rufen Sie die Startseite auf, um [ AV ] als Signalquelle auszuwählen.

   Oder verbinden Sie sich mit dem DVD-Player über das HDMI-Kabel im Lieferumfang.


Mit der Soundbar/dem Lautsprecher verbinden

Wenn Ihr Lautsprecher über einen AUX-Anschluss verfügt, verwenden Sie bitte Ihr 3,5-mm-Audiokabel, um den Projektor und Ihren Lautsprecher wie abgebildet zu verbinden. Rufen Sie die Startseite auf, um [ AV ] als Signalquelle auszuwählen.

Sicheres Herunterfahren

1. Drücken Sie die Taste auf dem Projektor oder der Fernbedienung.
2. Ziehen Sie das Netzkabel des Projektors ab.
3. Decken Sie die Linse ab und lagern Sie den Projektor an einem kühlen und trockenen Ort.

Fehlerbehebung

Die unten aufgeführten Probleme können während des Betriebs Ihres Projektors auftreten.
Bitte beachten Sie die möglichen Faktoren, die das Problem verursachen könnten, um eine Fehlerbehebung durchzuführen.

1. Beim Einschalten des Netzschalters funktioniert die Kontrollleuchte nicht.
   1. Die Stromversorgung ist möglicherweise nicht richtig angeschlossen.
   2. Überprüfen Sie das Überhitzungsschutzsystem.
2. Die Fernbedienung kommuniziert nicht mit dem Projektor.
   1. Ist der Netzschalter auf der Rückseite des Projektors ein- oder ausgeschaltet?
   2. Sind die Batterien der Fernbedienung leer?
   3. Etwas blockiert das Signal zwischen Fernbedienung und IR.
   4. Direktes starkes Licht auf den IR-Empfänger.
3. Kein Bild auf dem Bildschirm.
   1. Ist die Kanaleinstellung korrekt?
   2. Liegt ein Eingangssignal an?
   3. Ist das Eingangskabel richtig angeschlossen?
   4. Ist im PC-Modus die Bildwiederholfrequenz > 75 KHz?
4. Blauer Bildschirm, kein Bild, kein Ton.
   Das Eingabegerät ist nicht richtig mit dem Projektor verbunden.
5. Bild in Ordnung, kein Ton.
   1. Bitte schalten Sie Dolby am Eingabegerät aus, dann sollte Ton vorhanden sein.
   2. Das Decodiersystem des Videos wird vom Projektor nicht unterstützt.
6. Filme können nicht abgespielt werden.
   1. Ist das Videoformat korrekt?
   2. Sind die Dateien beschädigt?
   3. Ist das Gerät defekt?
7. Videos in den Apps Netflix, Hulu, Prime können nicht abgespielt werden.
   Diese APPs sind durch HDCP eingeschränkt. Alle Projektoren unterstützen diese Funktion nicht. Bitte schließen Sie einen TV-Stick an den Projektor an, um diese Apps anzusehen.
8. Geräte werden nicht gefunden, wenn eine Festplatte oder ein Flash-Laufwerk angeschlossen ist.
   Überprüfen Sie, ob das Gerät defekt ist.
9. Automatische Abschaltung nach einer Weile Betrieb.
   1. Die Projektorbelüftung ist blockiert.
   2. Die Spannung ist nicht stabil.
   3. Das Überhitzungsschutzsystem.
10. Nicht kompatibel mit Ihrem Bluetooth-Lautsprecher?
    1. Der Projektor ist möglicherweise nicht mit bestimmten Bluetooth-Lautsprechern kompatibel.
    2. Kontaktieren Sie umgehend unseren Kundendienst per E-Mail unter support01@wimius.com und teilen Sie uns Marke und Modell Ihres Bluetooth-Lautsprechers mit.
11. WLAN-Verbindung nicht stabil?
    1. Bitte überprüfen Sie, ob das Netzwerk Ihres Telefons einwandfrei funktioniert.
    2. Halten Sie den Abstand zwischen Telefon und Projektor innerhalb eines Meters.
