Sonoff ZBMINI-L Handbuch

Produkteinführung

Das Gerät wiegt weniger als 1 kg. Eine Installationshöhe von weniger als 2 m wird empfohlen.

Anleitung zum Status der LED-Anzeige

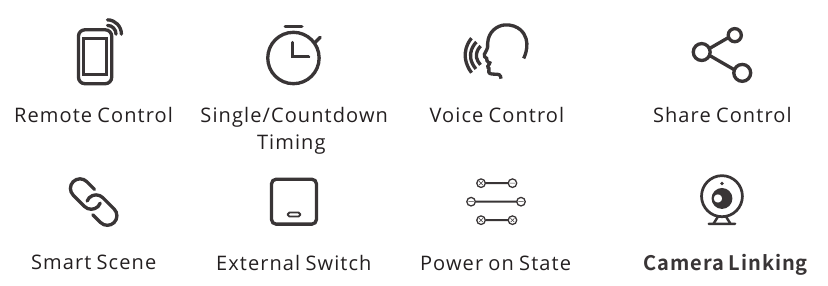

Funktionen

Der SONOFF Zigbee 3.0 Smart Switch (kein Neutralleiter erforderlich) ermöglicht Ihnen die Fernsteuerung, das Planen von Ein-/Ausschaltzeiten und das Festlegen intelligenter Szenen zur Auslösung anderer Geräte usw., indem er mit einem Zigbee-Hub verbunden wird.

Die oben genannten Funktionen werden durch den verbundenen ZigBee-Hub bestimmt.

Ausschalten

Bitte lassen Sie das Gerät von einem qualifizierten Elektriker installieren und warten. Um die Gefahr eines Stromschlags zu vermeiden, nehmen Sie keine Anschlüsse vor und berühren Sie keine Anschlussklemmen, während das Gerät eingeschaltet ist!

Verdrahtungsanleitung

Für die oben genannten Verdrahtungsmethoden stellen Sie bitte sicher, dass die Klemme L richtig verdrahtet und mit Strom versorgt wird, da das Gerät sonst nicht ordnungsgemäß funktioniert.
Unterstützte Schalter sind Wippschalter und Taster, werkseitig voreingestellt ist die Unterstützung für Wippschalter.
Methode zur Änderung des Schaltertyps: Drücken Sie die Taste 3 Mal kurz hintereinander, dann blinkt die rote LED-Anzeige 3 Mal schnell, um anzuzeigen, dass der Schaltermodus erfolgreich geändert wurde.
Stellen Sie sicher, dass alle Kabel korrekt angeschlossen sind.

Bedienungsanleitung

Mit der eWeLink App koppeln

1. Laden Sie die eWeLink App herunter



   Android™ & iOS

2. SONOFF ZB Bridge mit Ihrem eWeLink Konto koppeln
3. Einschalten
   Nach dem Einschalten wechselt das Gerät beim ersten Gebrauch standardmäßig in den Kopplungsmodus und die Zigbee-LED-Signalanzeige "blinkt langsam".
   Das Gerät verlässt den Kopplungsmodus, wenn es nicht innerhalb von 3 Minuten gekoppelt wird. Um erneut in den Kopplungsmodus zu wechseln, halten Sie die Taste des Geräts 5 Sekunden lang gedrückt, bis die Zigbee-Signalanzeige "langsam blinkt", und lassen Sie sie dann los.

4. ZBMINI-L zur ZB Bridge hinzufügen
   Öffnen Sie die eWeLink App, tippen Sie auf das Symbol "Add" (Hinzufügen) auf der ZB Bridge-Oberfläche und warten Sie dann, bis die Untergeräte gesucht und hinzugefügt werden.
   Falls das Hinzufügen fehlgeschlagen ist, bringen Sie das Untergerät näher an die Bridge und versuchen Sie es erneut.


Mit Amazon Echo koppeln

1. Laden Sie die neueste Amazon Alexa App herunter und koppeln Sie sie mit Amazon Echo mit integriertem Zigbee-Hub.
2. Schalten Sie ZBMINI-L ein, dann wechselt es standardmäßig in den Kopplungsmodus und die Zigbee-LED-Signalanzeige "blinkt langsam".

3. Bitten Sie den Alexa Echo, die Geräte automatisch zu erkennen, indem Sie sagen: "Alexa, discover my devices" (Alexa, entdecke meine Geräte).

Das Gerät verlässt den Kopplungsmodus, wenn es nicht innerhalb von 3 Minuten gekoppelt wird. Um erneut in den Kopplungsmodus zu wechseln, halten Sie die Taste des Geräts 5 Sekunden lang gedrückt, bis die Zigbee-Signalanzeige "langsam blinkt", und lassen Sie sie dann los.
Falls das Hinzufügen fehlgeschlagen ist, bringen Sie das Untergerät näher an die Bridge und versuchen Sie es erneut.

Weitere empfohlene Apps und Hubs

SmartThings
Neben der SONOFF ZB Bridge wird dieses Gerät auch unterstützt von: Samsung SmartThings Hub.

Anleitung zum Hinzufügen des Gateways:

1. Beachten Sie das Benutzerhandbuch des Gateways, um die passende APP herunterzuladen und diese zu koppeln.
2. Versetzen Sie den ZBMINI-L in den Kopplungsmodus
3. Fügen Sie den ZBMINI-L gemäß den Anweisungen der APP hinzu. Bitte wählen Sie eWeLink oder SONOFF beim Hinzufügen.

Falls das Hinzufügen fehlgeschlagen ist, bringen Sie das Untergerät näher an die Bridge und versuchen Sie es erneut.

Technische Daten

Nicht zur Verwendung mit anderen induktiven Lasten wie Ventilatoren geeignet.

Werkseinstellungen zurücksetzen

Setzen Sie das Gerät auf die Werkseinstellungen zurück, indem Sie eine der folgenden Methoden verwenden (Das Gerät wechselt nach dem Zurücksetzen automatisch in den Kopplungsmodus)

1. Drücken Sie den angeschlossenen externen Schalter 10 Mal hintereinander, dann schaltet sich das Gerät 3 Mal automatisch ein und aus, um anzuzeigen, dass die Einstellung erfolgreich war.
2. Halten Sie das Gerät 5 Sekunden lang gedrückt.
3. Löschen Sie das Untergerät in der eWeLink App

Unterstützter Sprachassistent

Referenzen

• App Store - Apple
• Google Play

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Sonoff ZBMINI-L Handbuch herunterladen
