Lubluelu SL60D Handbuch

Einleitung

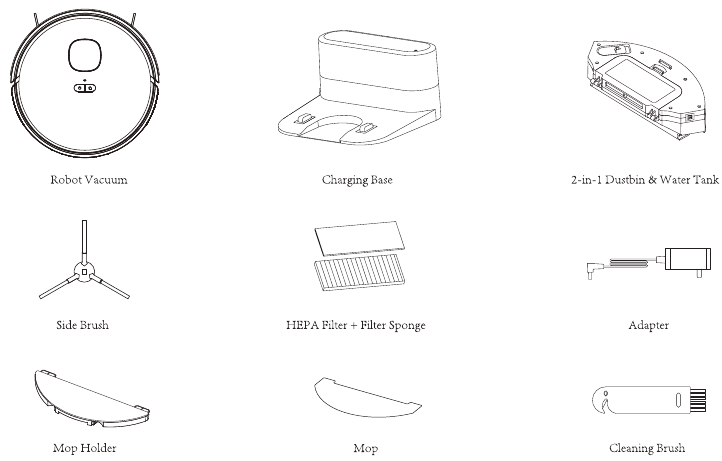

Packliste

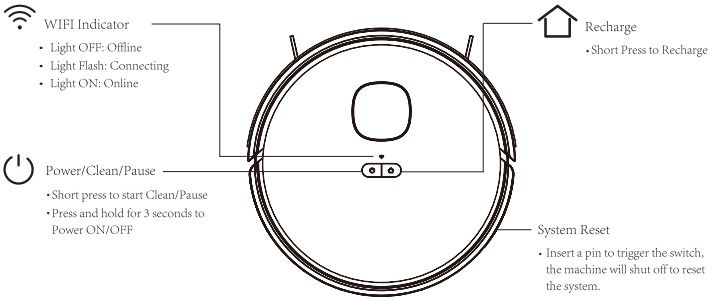

Gerät

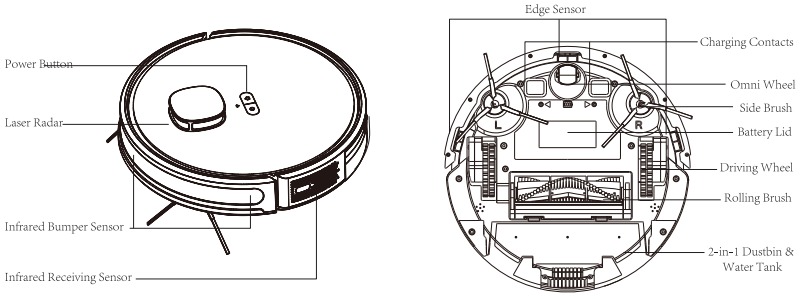

Sensor und Struktur

2-in-1 Staubbehälter & Wassertank

Ladestation

Installation und APP-Verbindung

Hinweise

Bitte räumen Sie Kabel, Schmutz sowie zerbrechliche, instabile, wertvolle und potenziell gefährliche Gegenstände vom Boden, bevor Sie das Gerät starten.

Verwenden Sie den Roboter nicht zum Reinigen von Flüssigkeiten.

Vermeiden Sie Personen- oder Sachschäden durch Verheddern, Blockieren, Ziehen oder Anstoßen des Geräts.

Bei Verwendung in einer erhöhten Position muss es durch Geländer geschützt werden, um ein versehentliches Herunterfallen oder das Herunterstoßen anderer Gegenstände zu vermeiden; andernfalls können Personen- oder Sachschäden entstehen.

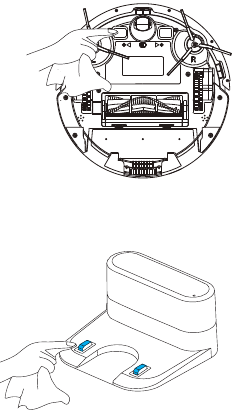

1. Entfernen Sie die Schutzstreifen.

2. Installieren Sie die Seitenbürsten.
   Drücken Sie die linke Bürste (L) und die rechte Bürste (R) jeweils in die entsprechenden Öffnungen, bis ein "Klick"-Geräusch zu hören ist.

3. Verbinden Sie den Adapter mit der Ladestation und verlegen Sie das Netzkabel ordnungsgemäß.

4. Stellen Sie die Ladestation an die richtige Position und schalten Sie sie zum Laden ein.


Hinweise:

1. Bitte stellen Sie die Ladestation auf eine ebene Fläche an die Wand.
2. Halten Sie an beiden Seiten einen Abstand von mehr als 0,5 m und an der Vorderseite von mehr als 1,5 m ein.
3. Wenn die Ladestation eingeschaltet ist, leuchtet die Ladeanzeige auf.

5. Bewegen Sie die Ladestation nicht willkürlich und halten Sie sie von direkter Sonneneinstrahlung fern.

6. Einschalten und Laden
   Halten Sie gedrückt, um das Gerät einzuschalten. Wenn die Anzeige leuchtet, stellen Sie das Gerät zum Laden auf die Basis. Die Sprachansage "Start Charging" (Ladevorgang starten) zeigt eine erfolgreiche Aufladung an.


Hinweis:
Wenn die Batterie zu schwach ist, um das Gerät zu starten, stellen Sie es bitte auf die Ladestation, und es schaltet sich automatisch ein.

Wischmodul installieren

1. Füllen Sie Wasser in den Wassertank: Öffnen Sie den Tankdeckel, füllen Sie eine angemessene Menge Wasser ein und verschließen Sie ihn dann fest. Fügen Sie keine Reinigungsmittel hinzu.

2. Installieren Sie den 2-in-1 Staubbehälter & Wassertank in das Gerät.

3. Bringen Sie das Wischtuch an der Halterung an.

4. Bringen Sie die Halterung an der Unterseite des 2-in-1 Staubbehälters & Wassertanks an.


*Verwenden Sie die Wischfunktion nicht auf Teppichen, da der Teppich sonst nass wird. Legen Sie eine Sperrzone / ausgewählte Zone fest, um Teppichbereiche zu vermeiden.

1. Aktivieren Sie das WLAN auf Ihrem Telefon, um sich mit dem 2,4-GHz-Netzwerk zu verbinden.

2. App herunterladen: Suchen Sie "Smart Life" (Smart Life) im Appstore oder scannen Sie den QR-Code.

3. Registrierung: Öffnen Sie die APP und schließen Sie die Registrierung ab.

4. Melden Sie sich in der APP an und klicken Sie auf die Schaltfläche "Add Device" (Gerät hinzufügen)/+

5. Wählen Sie "Small Home Appliances Robot Vacuum (Wi-Fi)" (Kleine Haushaltsgeräte Saugroboter (Wi-Fi))

6. Geben Sie das Passwort ein und klicken Sie auf "Next" (Weiter).

7. Drücken Sie beide Tasten "Power + Charge" (Ein/Aus + Laden) für 3 Sekunden, und die Anzeige beginnt zu blinken, was bedeutet, dass das Gerät die Netzwerkverteilung startet.

8. Klicken Sie auf die Schaltfläche "Confirm the Indicator is Blinking" (Bestätigen, dass die Anzeige blinkt).

9. Wählen Sie den AP-Modus aus.

10. Klicken Sie auf "Next" (Weiter).

11. Wählen Sie dann SMATR LIFE XXX aus und kehren Sie zurück.

12. Warten Sie auf die Verbindung.

13. Klicken Sie auf "Done" (Fertig), um sich in der APP anzumelden.


Bedienungsanleitung

Ein-/Ausschalten

Halten Sie für 3 Sekunden gedrückt, bis die Anzeige leuchtet, was bedeutet, dass das Gerät eingeschaltet wurde. Halten Sie für 3 Sekunden im Standby-Modus gedrückt, die Anzeige erlischt, was bedeutet, dass das Gerät ausgeschaltet wurde.
Hinweis: Das Gerät kann während des Ladevorgangs nicht ausgeschaltet werden.

Reinigen/Pause

Nachdem das Gerät eingeschaltet ist, drücken Sie kurz oder verwenden Sie die Fernbedienung oder die APP, um die Reinigung zu starten.

Laden

Auto-Modus: Das Gerät kehrt nach der Reinigung automatisch zur Ladestation zurück, um sich aufzuladen.
Manueller Modus: Im PAUSE-Zustand drücken Sie kurz , um den Ladevorgang zu starten, oder verwenden Sie die Fernbedienung oder die APP, um den Ladevorgang zu starten.
Hinweis: Wenn das Gerät die Ladestation nicht finden kann, kehrt es automatisch zur Startposition zurück. Bitte stellen Sie das Gerät manuell zurück auf die Ladestation.

Hinweise:

• Reinigen Sie keine Flüssigkeiten.
• Das Gerät kann die Reinigung nicht starten, wenn die Batterie unter 15 % liegt. Bitte laden Sie das Gerät zuerst auf.
• Wenn die Batterie während der Reinigung unter 15 % liegt, kehrt das Gerät automatisch zur Basis zurück, um sich aufzuladen.
• Bitte räumen Sie vor der Reinigung Kabel auf dem Boden (einschließlich des Netzkabels der Ladestation) weg, um Stromausfälle oder Sachschäden durch Kabelverwicklungen während der Reinigung zu vermeiden.

Funktionsmodul

Intelligente Reinigung

1. Vor dem ersten Gebrauch scannt der Saugroboter zunächst die häusliche Umgebung und erstellt eine Karte mit intelligenten Bereichsunterteilungen.

2. Basierend auf den bestehenden Bereichsunterteilungen reinigt der Saugroboter zuerst entlang der Kanten, um einen geschlossenen Bereich zu bilden, füllt dann den Bereich Z-förmig aus und reinigt anschließend die verbleibenden Bereiche nacheinander.
3. Nach der Reinigung kehrt der Saugroboter zur Ladestation zurück, um sich aufzuladen.

Hinweis:

• Um die Karte besser zu erstellen, wird empfohlen, vor dem ersten Gebrauch von der Ladestation aus zu starten.
• Bewegen Sie das Gerät während des Betriebs nicht willkürlich, da es sonst eine Neupositionierung starten kann; schlägt die Neupositionierung fehl, bricht das Gerät die vorherige Aufgabe ab und kehrt möglicherweise nicht zum Aufladen zurück.

Gezielte Reinigung

1. Wählen Sie "Press to run" (Zum Starten drücken) in der APP.
2. Wählen Sie einen zu reinigenden Punkt auf der Karte aus und klicken Sie dann auf "Go Here" (Hierher gehen), um die Reinigung zu starten.

3. Der Saugroboter bewegt sich zum festgelegten Ort und reinigt einen Bereich von 1,6 m x 1,6 m zweimal mit sich selbst als Mittelpunkt und kehrt dann zur Ladestation zurück, um sich aufzuladen.

Hinweis: Die Karte muss vor Gebrauch in der APP generiert werden.

Bereichsreinigung

1. Wählen Sie die Reinigungsfunktion für den ausgewählten Bereich in der APP.
2. Wählen Sie den zu reinigenden Bereich auf der Karte aus und klicken Sie auf "Select Room" (Raum auswählen).
3. Der Saugroboter reinigt den festgelegten Bereich.


Hinweis:

• Bitte beseitigen Sie Hindernisse um den festgelegten Bereich herum, um sicherzustellen, dass das Gerät zugänglich ist.
• Die Karte muss vor Gebrauch in der APP generiert werden.

Benutzerdefinierte Reinigung

Wählen Sie "Area Sweep" (Bereich fegen) in der APP und klicken Sie auf "+ cleaning area" (+ Reinigungsbereich) auf der rechten Seite. Wählen Sie einen zu reinigenden Bereich auf der Karte aus und klicken Sie auf "Go Here" (Hierher gehen). Der Saugroboter startet die Reinigung innerhalb des benutzerdefinierten Bereichs.

Hinweis:

• Bitte beseitigen Sie Hindernisse um den festgelegten Bereich herum, um sicherzustellen, dass das Gerät zugänglich ist.
• Die Karte muss vor Gebrauch in der APP generiert werden.

Einstellung von Sperrzonen

Wählen Sie "Fordiden Edit" (Sperrzonen bearbeiten) in der APP und legen Sie die Sperrzone auf der Karte fest (+, Wischen & Saugen oder + Wischverbot), speichern Sie dann die Einstellungen, und das Gerät wird den festgelegten Bereich zur Reinigung nicht betreten.

Hinweis:

• Die Karte muss vor Gebrauch in der APP generiert werden.
• Der ausgewählte Sperrbereich sollte nicht zu nah an der Ladestation liegen.
• Wird der Saugroboter bewegt oder hat sich die häusliche Umgebung erheblich verändert, kann die Karte ungültig werden und die Sperrzone verloren gehen.

Wartung

Es wird empfohlen, die Walzenbürste alle 1-2 Wochen zu reinigen.

1. Drehen Sie das Gerät um und drücken Sie auf die Schnalle, um die Bürstenabdeckung zu entfernen.

2. Entfernen Sie die Walzenbürste.

3. Reinigen Sie die Hauptbürste und die Walzenbürste mit dem mitgelieferten Werkzeug und entfernen Sie verwickelte Rückstände von der Walzenbürste.


Seitenbürste

(wöchentlich zu reinigen)

1. Drehen Sie das Gerät um und ziehen Sie die Seitenbürste senkrecht heraus.

2. Entfernen Sie verwickelte Haare und Schmutz und setzen Sie dann die Seitenbürste wieder ein.

3. Drücken Sie die linke Bürste (L) und die rechte Bürste (R) in die entsprechenden Löcher, um die Bürsteninstallation abzuschließen.

Hinweis: Es wird empfohlen, die Seitenbürste jeden Monat (insbesondere wenn die Seitenbürste stark verformt ist) auszutauschen, um einen zufriedenstellenden Reinigungseffekt zu erzielen.

Staubbehälter und Filter

(alle 2-3 Tage zu reinigen)

1. Halten Sie die Taste gedrückt, um den Staubbehälter herauszuziehen.

2. Halten Sie die Verriegelung des Staubbehälters gedrückt, um ihn zu öffnen und den Schmutz zu entleeren.

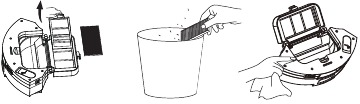

Reinigen des Staubbehälters

(wöchentlich zu reinigen)

1. Reinigen Sie den Filter: Entfernen Sie den Filterschwamm und den HEPA-Filter. Klopfen Sie vorsichtig auf den HEPA-Filter, um den Staub zu entfernen.
2. Reinigen Sie den Staubbehälter: Öffnen Sie den Staubbehälter und reinigen Sie ihn mit einer Bürste oder einem Lappen.

3. Wenn der Staubbehälter zu schmutzig ist, kann er mit Wasser gewaschen werden. Bitte verwenden Sie ihn erst, nachdem er vollständig getrocknet ist.


Hinweise:

1. Bitte fügen Sie beim Waschen des Staubbehälters mit Wasser kein Reinigungsmittel hinzu; lassen Sie ihn nach dem Waschen vollständig trocknen.
2. Es wird empfohlen, den HEPA-Filter alle 3-6 Monate auszutauschen.

Reinigen des Infrarot-Stoßstangensensors

(monatlich zu reinigen)

Reinigen des Kantensensors

(monatlich zu reinigen)

Reinigen der Ladekontakte

(monatlich zu reinigen)

Reinigen des Signalübertragungsbereichs

(monatlich zu reinigen)

Akku

• Das Gerät ist mit einem leistungsstarken wiederaufladbaren Lithium-Ionen-Akku ausgestattet. Für eine optimale Akkuleistung halten Sie das Gerät bitte im täglichen Betrieb vollständig aufgeladen.
• Wird das Gerät längere Zeit nicht verwendet, schalten Sie es vor der Lagerung aus und laden Sie den Akku mindestens alle drei Monate auf, um eine Akkustörung zu vermeiden.

Firmware-Aktualisierung

Die Firmware kann über die APP aktualisiert werden, wenn eine neue Firmware erkannt wird. Bitte folgen Sie den Anweisungen, um die Aktualisierung abzuschließen. Für die Aktualisierung kann mehr als die Hälfte der Akkukapazität erforderlich sein; es wird empfohlen, die Firmware-Aktualisierung an der Ladestation durchzuführen.

Störungen und Fehlerbehebung

*Der Saugroboter verfügt über fünf Sprachen
Englisch (Standard), Deutsch, Französisch, Italienisch, Spanisch. Wählen Sie je nach Ihren Bedürfnissen die Sprache für die Sprachausgabe über die APP "SMART LIFE". "Setting" (Einstellungen) "Voice and volume" (Sprache und Lautstärke)

Sicherheitshinweise

Anwendungsbeschränkungen

• Dieses Gerät ist nur für die Reinigung in Innenräumen vorgesehen. Verwenden Sie das Gerät nicht im Freien (z. B. auf einem offenen Balkon), nicht auf Böden (z. B. auf einem Sofa) oder an gewerblichen oder industriellen Orten.
• Verwenden Sie das Gerät nicht an Orten mit Absturzgefahr ohne Schutzgeländer (z. B. auf Maisonette-Etagen, offenen Balkonen, Möbeloberflächen).
• Verwenden Sie das Gerät nicht an Orten mit Temperaturen über 40 °C oder unter 0 °C oder auf Böden mit Flüssigkeiten und zähflüssigen Substanzen.
• Bitte hängen Sie die Kabel in Innenräumen vor Gebrauch auf, um zu vermeiden, dass sich die Kabel während der Reinigung verheddern.
• Bitte entfernen Sie zerbrechliche Gegenstände und Kleinteile (wie Vasen, Plastiktüten usw.) vom Boden, um zu vermeiden, dass Wertgegenstände durch Hindernisse oder kleinere Kollisionen beschädigt werden.
• Personen mit körperlichen, geistigen oder sensorischen Beeinträchtigungen, einschließlich Kindern, ist die Verwendung oder Bedienung der Maschine untersagt.
• Dieses Gerät sollte nicht von Kindern als Spielzeug verwendet werden. Halten Sie Kinder und Haustiere fern, während die Maschine arbeitet.
• Bewahren Sie die Reinigungsbürste außerhalb der Reichweite von Kindern auf.
• Stellen Sie keine Gegenstände (einschließlich Kinder oder Haustiere) auf die stehende oder sich bewegende Maschine.
• Halten Sie während der Reinigung keine Körperteile von Menschen oder Haustieren, wie Haare und Finger, in die Nähe des Sauganschlusses.
• Verwenden Sie die Maschine nicht zum Reinigen von brennenden Gegenständen (wie nicht gelöschten Zigarettenstummeln).
• Verwenden Sie die Maschine nicht zum Reinigen von Hochflorteppichen (einige dunkle Teppiche werden möglicherweise nicht richtig gereinigt).
• Verwenden Sie die Maschine nicht zum Reinigen von harten oder scharfen Gegenständen (wie Dekorationsabfällen, Glas, Eisennägeln usw.).
• Verwenden Sie den Stoßfänger nicht als Griff.
• Bitte schalten Sie den Strom ab, bevor Sie die Maschine oder die Ladestation reinigen oder warten.
• Wischen Sie keine Teile der Maschine mit einem feuchten Tuch oder einer Flüssigkeit ab.
• Bitte befolgen Sie die Bedienungsanleitung streng. Alle Verluste oder Verletzungen, die durch unsachgemäße Bedienung verursacht werden, gehen zu Lasten des Benutzers.
• Aktivieren Sie die Wischfunktion nicht auf Teppichen oder auf Möbeln.
• Bitte entfernen Sie den Wassertank während des Ladevorgangs.

Akku und Laden

• Verwenden Sie keine Akkus, Ladestationen oder Ladegeräte von Drittanbietern.
• Zerlegen, reparieren oder modifizieren Sie den Akku oder die Ladestation nicht ohne Genehmigung.
• Halten Sie die Ladestation nicht in der Nähe von Wärmequellen (z. B. Heizkörpern).
• Wischen oder reinigen Sie die Federkontakte der Ladestation nicht mit einem feuchten Tuch oder nassen Händen.
• Entsorgen Sie gebrauchte Akkus nicht willkürlich. Der gebrauchte Akku sollte einer professionellen Recyclingagentur zur ordnungsgemäßen Entsorgung übergeben werden.
• Verwenden Sie die Maschine nicht, wenn das Stromkabel gebrochen oder beschädigt ist. Bitte kaufen Sie ein neues Stromkabel über offizielle Kanäle.
• Bitte schalten Sie die Maschine während des Transports aus. Es wird empfohlen, die Maschine in der Originalverpackung zu transportieren.
• Wenn die Maschine längere Zeit nicht benutzt wird, schalten Sie sie nach vollständiger Aufladung aus und lagern Sie sie an einem kühlen und trockenen Ort. Laden Sie den Akku mindestens alle drei Monate auf, um einen Akkufehler durch Tiefentladung zu vermeiden.
