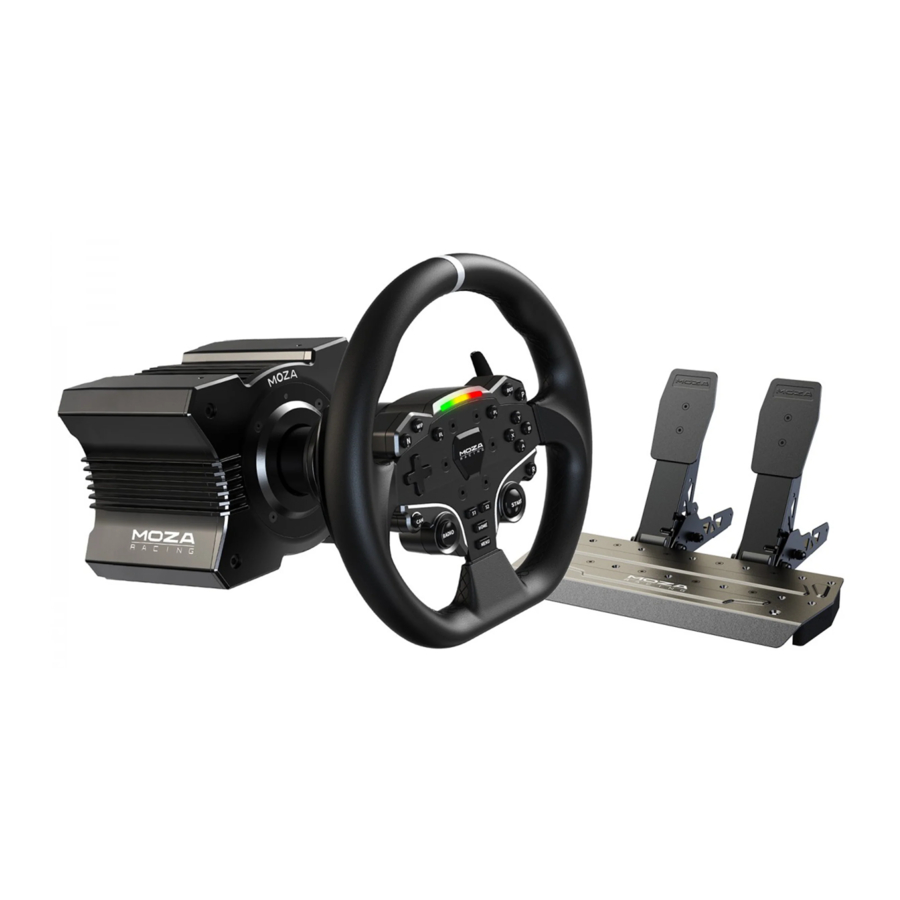

MOZA R5 Handbuch

R5 Direct Drive Wheel Base

Produktmerkmale

• 5,5 Nm Spitzendrehmoment
• Servo-Direktantriebssystem
• Flugzeug-Aluminiumlegierung
• Extrem geringes Drehmomentripple und Rastmoment

• Intelligentes Temperaturkontrollsystem
• 15-Bit-Auflösung
• MOZA Pit House Steuerzentrale Software
• MOZA App Cloud-Steuerung

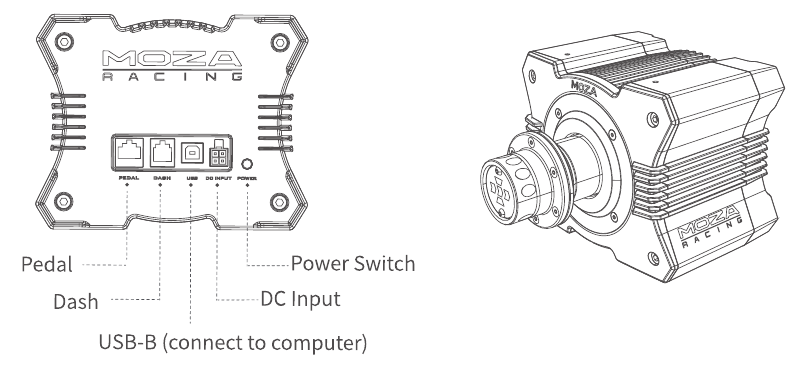

Wheelbase-Schnittstelle

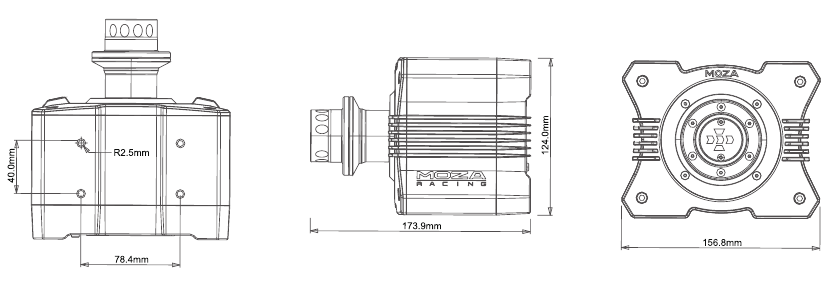

Grundlegende Parameter

Installationsanleitung

1. Befestigen Sie die Base mit den 2-4 Schraubenlöchern an der Unterseite der Base an der Halterung.
2. Stecken Sie das Typ-B-Ende des USB-Kabels und des Stromkabels in die entsprechenden Anschlüsse auf der Rückseite der R5 Base.
3. Drücken Sie kurz die Ein-/Aus-Taste (auf der Rückseite der R5 Base), um die R5 einzuschalten.
4. Navigieren Sie zu MOZA Racing (www.mozaracing.com) und laden Sie die neueste Version der MOZA Pit House Software Suite herunter. Installieren Sie sie und starten Sie Ihr Rennerlebnis!
5. Für Installationsvideos und weitere Informationen besuchen Sie unsere offizielle Website (www.mozaracing.com)

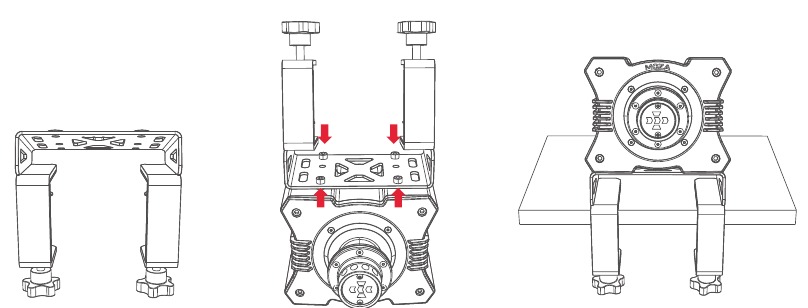

Anleitung zur Installation der Tischklemme
Richten Sie die vier Schraubenlöcher an der Unterseite der Base mit den Montagelöchern an der Tischklemme aus und befestigen Sie sie mit 4 Schrauben an der Tischklemme. Ziehen Sie die Knöpfe an der Tischklemme am Schreibtisch fest und achten Sie darauf, die Knöpfe erneut festzuziehen, um zu vermeiden, dass sich die Tischklemme während intensiven Fahrens löst und herunterfällt.

Vorsichtsmaßnahmen

• Setzen Sie das Gerät niemals Regen oder Wasser aus, um Brand / Stromschlag zu vermeiden.
• Setzen Sie das Gerät nicht über längere Zeit direkter Sonneneinstrahlung aus, da dies das Gerät beschädigen kann.
• Übermäßiger Gebrauch kann Gesundheitsrisiken für Benutzer verursachen; für den durchschnittlichen Benutzer wird eine Nutzung von nicht mehr als 2 Stunden pro Tag empfohlen.
• Die R5 ist nicht für Kinder unter 6 Jahren geeignet, und kleinere Teile können eine Erstickungsgefahr darstellen.
• Kinder unter 13 Jahren sollten bei der Verwendung der R5 von einem Erziehungsberechtigten begleitet werden.
• Es ist verboten, das Gerät ohne Genehmigung von MOZA zu zerlegen, andernfalls verliert der Benutzer freiwillig seine Garantie.
• Die R5 muss an eine sichere elektronische Stromversorgung angeschlossen werden.

• Sollten Reparatur oder Ersatz erforderlich sein, wenden Sie sich bitte direkt an MOZA oder an entsprechende autorisierte Reparaturzentren.
• Die Verwendung von nicht standardmäßigen Netzteilen ist verboten.
• Verwenden Sie nur Wechselstrom aus einer Standard-Steckdose, um Schäden an der R5 zu vermeiden.
• Setzen Sie das Gerät keinen Wärmequellen aus, da dies die R5 beschädigen kann.
• Wenn die R5 längere Zeit nicht verwendet wird, trennen Sie das Gerät vom Stromnetz.
• Sollten Sie eine Anomalie bei der R5 feststellen, stellen Sie die Verwendung des Geräts sofort ein und kontaktieren Sie MOZA direkt oder einen entsprechenden autorisierten Händler / Servicecenter.
• Bitte verfolgen Sie die offizielle MOZA Website oder entsprechende soziale Medien für die neuesten Informationen zur R5 oder verwandten Produkten.
  Dieses Produkt ist als Simulator konzipiert! Bitte denken Sie daran, Simulationen von der Realität zu unterscheiden und fahren Sie sicher!

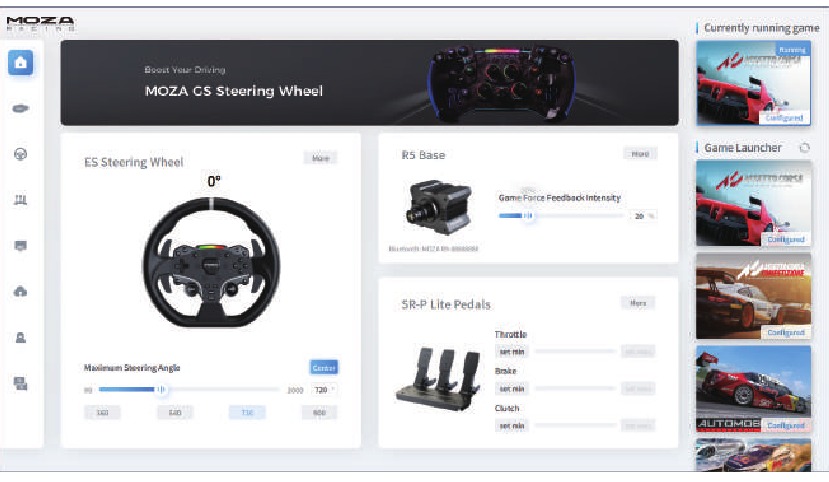

Software-Einführung

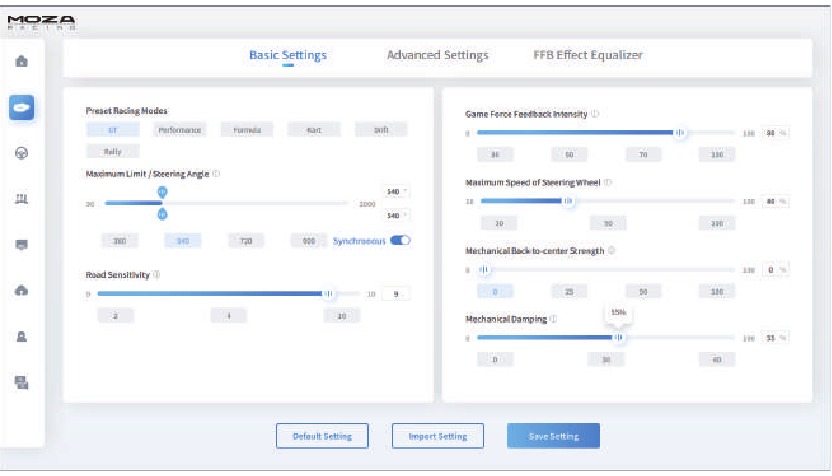

MOZA Pit House ist MOZAs Komplettsoftwarelösung für das MOZA Ökosystem. Hier können Benutzer den Status all ihrer verbundenen MOZA Geräte überprüfen. Dies ermöglicht auch umfangreiche Konfigurationen, einschließlich der Einstellung des Basiswinkels des Lenkrads, Force Feedback, Pedaleinstellungen, HUD-Einstellungen, Spieleinstellungen und mehr. Es ermöglicht auch den schnellen Start relevanter Spiele, wenn diese auf dem Computer erkannt wurden.

Die enthaltenen Voreinstellungen ermöglichen es Anfängern, schnell eine komfortable Einstellung zu wählen und in die Welt des Rennsports einzusteigen, während professionellere Spieler Zugang zu detaillierten und erweiterten Konfigurationen ihrer MOZA Produkte haben, falls sie Anpassungen wünschen.

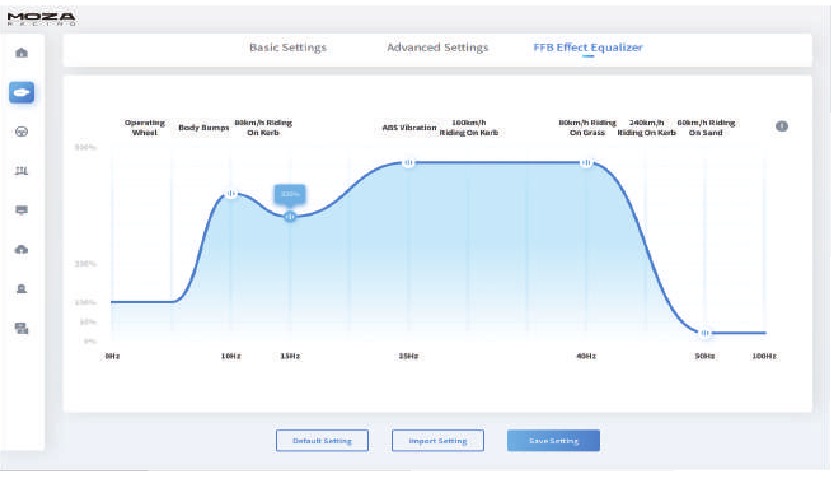

Eine unserer neuesten Ergänzungen ist der FFB Effekt-Equalizer, der Anpassungen ermöglicht, um das beste Gefühl der Straße durch das Lenkrad sowie anderer Oberflächen (wie Gras oder Schmutz) zu vermitteln.

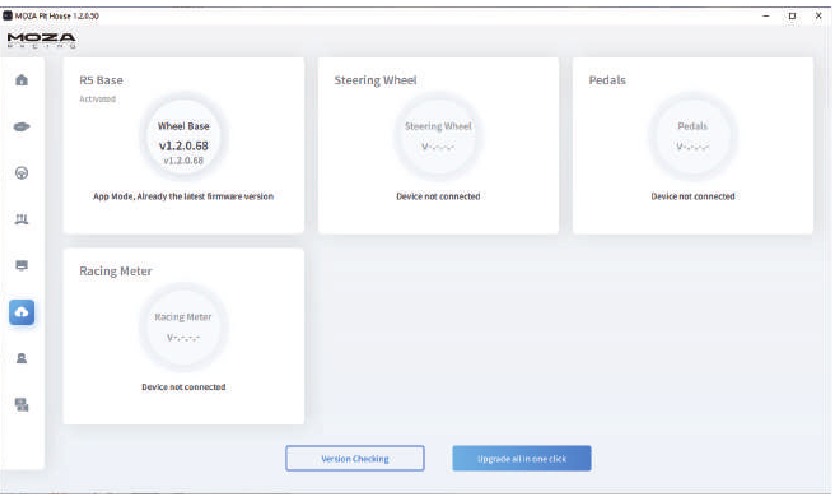

Unser Ein-Klick-Update-System ermöglicht ein schnelles und nahtloses Upgrade des gesamten MOZA Ökosystems, wodurch Benutzer schnell ins Geschehen eintauchen können.

Produktparameter
Unterstützte Plattform: PC
Antriebsart: Direktantrieb
Maximaler Lenkwinkel: Unbegrenzt
Basismaterial: Flugzeug-Aluminiumlegierung
Basisfarbe: Schwarz
Maximales Drehmoment: 5,5 Nm
Eingangsspannung: 110V-220V AC ->12V DC
Auflösung: 15-Bit
USB-Aktualisierungsrate: 1000Hz
App-Funktionalität: Unterstützt
Schnellspannsystem: Unterstützt
Schnittstelle: Base, Stromanschluss, Datenanschluss, Display-Unterstützung, Pedalschnittstelle
Zubehör: Produkthandbuch und Garantiekarte, Netzteil, Datenkabel, Werkzeugset
Installationsmethode: 4 Schrauben an der Unterseite der Base
Tischhalterung: Enthalten
Online-Firmware-Upgrade-Funktion: Unterstützt

ES Lenkrad

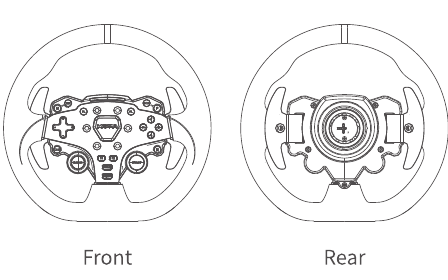

Produktbeschreibung

• Hochwertiges Leder und Nähte
• Rahmen aus Aluminiumlegierung
• MOZA Racing Custom Quick Release
• Schaltwippen aus Aluminiumlegierung
• 22 konfigurierbare Tasten
• MOZA Flow Schaltfarben-Anzeigeleuchten

Anleitung zur Schnellmontage

1. Richten Sie die 6 Stahlkugeln am Lenkrad mit den 6 Rillen an der Wheelbase aus.
2. Drücken Sie das Lenkrad in die Wheelbase, wobei die Kugeln aufeinander ausgerichtet bleiben müssen.
3. Der Schnellspanner rastet automatisch ein und verriegelt das Lenkrad an der Base. Wenn der Schnellspanner nicht einrastet, versuchen Sie, die Platte an der Base in ihre Standardposition zu drehen und es erneut zu versuchen, bis sie korrekt einrastet.
4. Um das Lenkrad von der Base zu entfernen, ziehen Sie einfach mit beiden Händen den äußeren Ring (schwarze Farbe) zurück und ziehen Sie das Lenkrad gleichzeitig heraus.

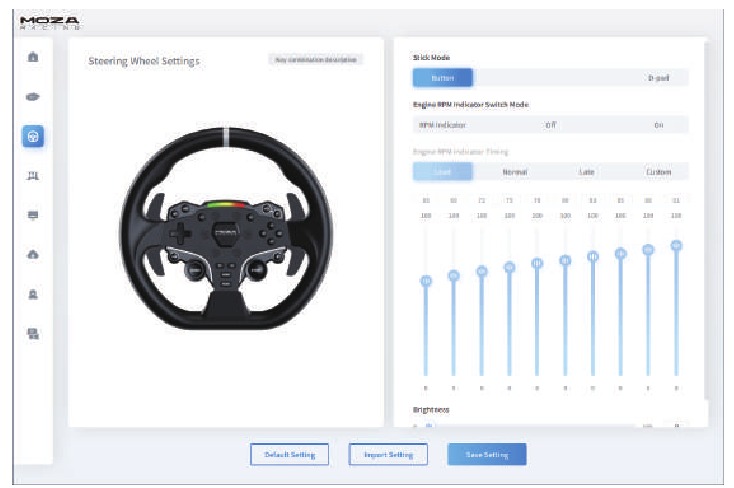

Lenkradkonfiguration
Mit MOZA Pit House, unserer Software-Suite, lässt sich das ES Lenkrad einfach nach Ihren Wünschen einrichten und konfigurieren.

• Joystick-Modus: Kann als Tasten oder Knöpfe konfiguriert werden.
• Kontrollleuchten-Schalter: Ermöglicht das Ein-, Ausschalten der Kontrollleuchte oder spezifische Geschwindigkeitseinstellungen.
• Kontrollleuchten-Anzeigemodus: Unterteilt in zwei Modi, umschaltbar in der MOZA Pit House Suite.
• Geschwindigkeitseinstellung: Einstellbar entsprechend der Geschwindigkeit und dem Timing der Schaltanzeigeleuchte, mit verschiedenen Voreinstellungen.
• Helligkeitseinstellung: Ermöglicht die Anpassung der Helligkeit der Schaltanzeige.

Produktparameter
Lenkradmaterial: Mikrofaserleder
Rahmenmaterial: Aluminiumlegierung
Schaltmaterial: Aluminiumlegierung
Größe: 11 Zoll
Tasten: 22 (Konfigurierbar)
LED-Anzahl (Leiste): 10 LEDs
Smart Telemetrie: Unterstützt
MOZA Pit House Lichtkonfiguration: Unterstützt
Schnellverschluss: Unterstützt

SR-P Lite Rennpedale

Produktbeschreibung

• Hochfeste Stahlpedale
• Hochpräziser Hall-Sensor
• Kompatibel mit einer Vielzahl von Setups
• Einstellbarer Pedalabstand
• Abnehmbare Pedale
• Pedaleingabe einstellbar (Software)

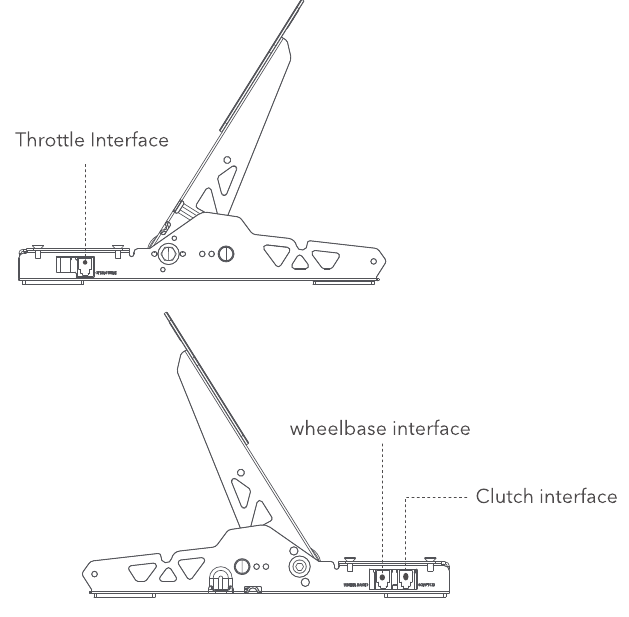

Pedalinstallationsprozess

1. Montieren Sie die Pedale mit den Befestigungslöchern auf der mitgelieferten Fußstütze. Verwenden Sie einen 2,5-mm-Innensechskantschlüssel, um die M4*10-Schrauben in der Fußstütze zu befestigen. Um Stabilität und sicheren Halt der Pedale zu gewährleisten, wird empfohlen, alle vier Schrauben zu verwenden und fest anzuziehen.
2. Verbinden Sie die Pedalkabel mit der entsprechenden mitgelieferten Schnittstelle und verwenden Sie den Kabelclip unter der Pedalbasis, um die Kabel zu fixieren und zu verhindern, dass sie sich lösen oder die Produktnutzung beeinträchtigen.


3. Öffnen Sie die MOZA Pit House Software-Suite, um den Status jedes Pedals anzuzeigen und zu bestätigen. Wenn das Gerät nach der Verwendung des Pedals immer noch grau angezeigt wird oder nicht reagiert, trennen Sie die Base vom Stromnetz, schließen Sie MOZA Pit House, starten Sie Ihren PC neu und verbinden Sie die Base erneut, bevor Sie MOZA Pit House wieder öffnen.

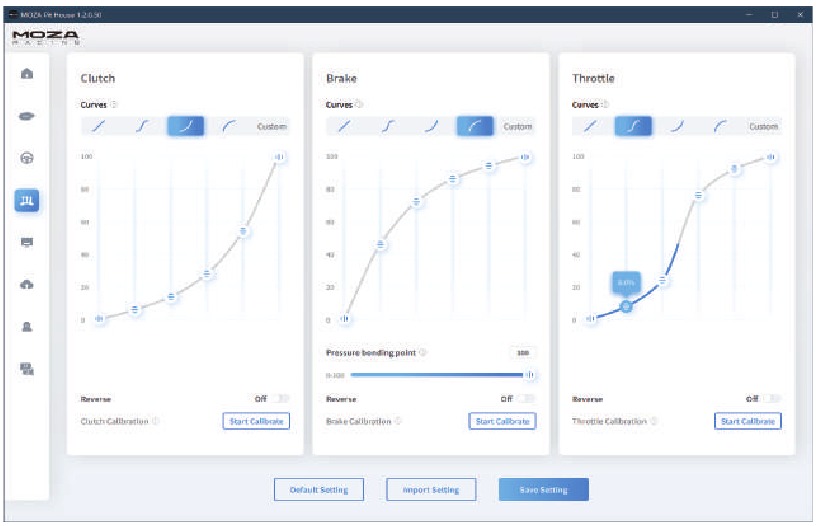

4. Die Pedaleingabe (Start, Endpunkt, Hubdetails) kann komplett innerhalb der MOZA Pit House Suite angepasst werden.

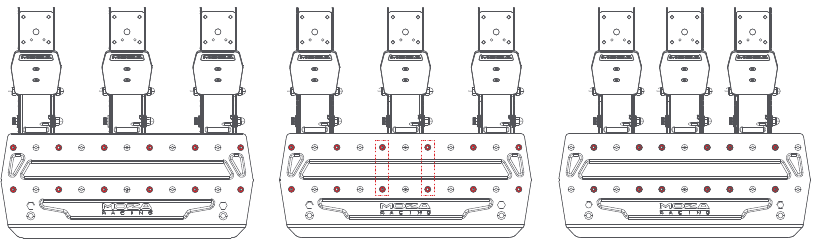

Pedalabstandseinstellung
Wählen Sie die entsprechenden Schraubenlöcher des Pedals aus, das Sie einstellen möchten, lösen Sie das Pedal und bewegen Sie es nach links oder rechts, um das Pedal wie gewünscht auszurichten. Ziehen Sie die Schrauben fest, um das Pedal zu arretieren (die Einstellung des Abstands zwischen Gas-, Brems- und Kupplungspedal erfolgt auf die gleiche Weise).

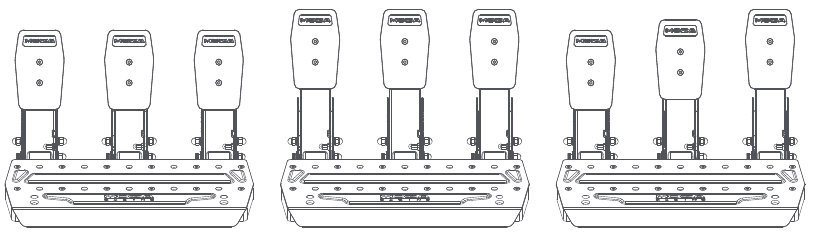

Plattenhöhenverstellung
Verwenden Sie einen 2,5-mm-Innensechskantschlüssel, um die Schrauben an der Pedalplatte gegen den Uhrzeigersinn zu lösen, und dann einen 7-mm-Gabelschlüssel, um die hintere Mutter und die Plattenbefestigungsschraube zu entfernen. Sie können die Platte dann nach oben und unten bewegen, um die Höhe Ihren Bedürfnissen anzupassen, und anschließend die hintere Mutter und die Plattenbefestigungsschraube wieder festziehen. Die Einstellungen für Gas, Bremse und Kupplung erfolgen auf die gleiche Weise.

Produktparameter
Pedalmaterial: Hochfester Stahl
Plattenmaterial: Hochfester Stahl
Farbe: Schwarz
Gaspedalsensor: Hall-Sensor
Pedalabstand: Einstellbar
Pedalhöhe: Einstellbar
Pedaleingabeanpassung: Software unterstützt
Pedal umkehrbare Funktion: Unterstützt
Pedalausgangskurvenanpassung: Software unterstützt
Rutschfeste Pedalunterseite: Enthalten

Packliste

• R5 Direct Drive Wheelbase
• ES Racing Lenkrad
• SR-P Lite Rennpedale
• 15-Grad-Tischhalterung
