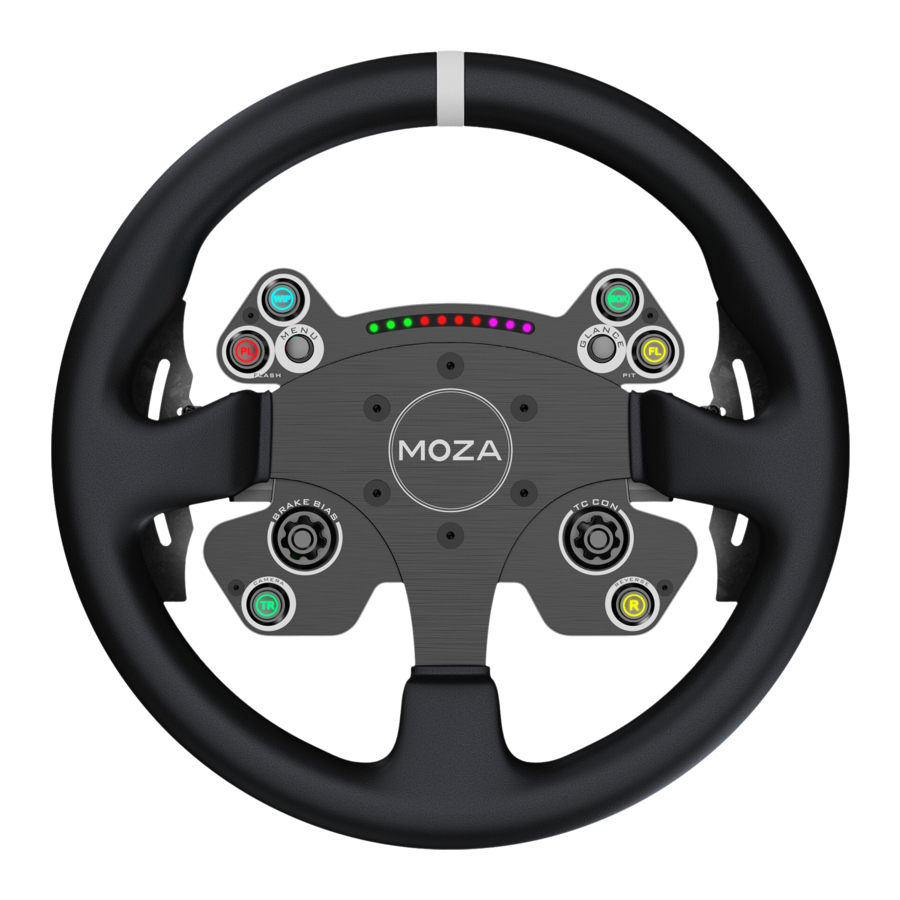

Moza CS V2P Handbuch

Einleitung

Bitte lesen Sie die folgenden Anweisungen vor der ersten Verwendung sorgfältig durch und bewahren Sie dieses Benutzerhandbuch zum späteren Nachschlagen auf. Beachten Sie insbesondere die Sicherheitshinweise. Wenn Sie Fragen oder Anmerkungen zum Gerät haben, besuchen Sie bitte unsere Kundensupport-Seite: www.alza.cz/EN/kontakt.

Handbuch zur Schnellkupplung

• Richten Sie die sechs Stahlkugellager am weiblichen Schnellkupplungskopf des Lenkrads mit den sechs Nuten am männlichen Schnellkupplungskopf der Basis aus.
• Drücken Sie die Schnellkupplung in Richtung des Lenkrads.
• Die Schnellkupplung rastet automatisch ein. Falls nicht, versuchen Sie, das Lenkrad leicht zu drehen, oder entfernen Sie es und bringen Sie es erneut an.
• Um das Lenkrad zu entfernen, drücken Sie den schwarzen Bereich mit beiden Händen und ziehen Sie das Lenkrad gleichzeitig heraus.


Lenkradkonfiguration

Das CS-Lenkrad kann schnell und einfach in der MOZA Pit House Software konfiguriert werden.

• Joystick-Modus: Wählen Sie zwischen Drucktasten oder Richtungstasten
• RPM-Anzeige-Schaltmodi: Wählen Sie zwischen U/min, Aus oder Konstant
• Anzeige-Modi: Wählen Sie zwischen Modus 1 oder Modus 2, mit detaillierten Erläuterungen, die beim Überfahren der Optionen angezeigt werden
• Einstellung der Drehzahlanzeige: vier verfügbare Modi (fortgeschritten, standard, extrem, benutzerdefiniert) basierend auf dem Timing zwischen Motordrehzahl und Schaltanzeigeleuchte
• Helligkeit: Passen Sie die Helligkeit der Schaltanzeige an
• Tastenfarbanpassung: Passen Sie die Tastenfarben über Tastenkombinationen an
• Tastenkombinationen: Öffnen Sie den Tab "button combination" (Tastenkombination) in der oberen rechten Ecke der Lenkradeinstellungen, um alle Tasteneingaben anzuzeigen und Funktionen zuzuweisen
• Einstellung der Anzeigefarbe: Ziehen Sie einen bevorzugten Farbblock, um die Anzeigefarbe zu ändern
• Schaltwippenkalibrierung: Bei erkannten Unregelmäßigkeiten klicken Sie zur Kalibrierung

(Für vollständige Details zu Einstellungen und Funktionen besuchen Sie bitte die offizielle MOZA Racing Webseite)

Höhenblock für Magnetschaltwippen installieren

• Legen Sie das Lenkrad mit der Vorderseite nach unten auf eine ebene Fläche.
• Verwenden Sie einen Inbusschlüssel, um die Schraube von der Seite des Auslösehebels an der Schaltwippe zu entfernen.
• Verwenden Sie einen Schraubenschlüssel, um die Arretierung an der Seite der Magnetschaltwippe anzuheben und ziehen Sie den Auslösehebel nach außen, um Platz für die Demontage zu schaffen.
• Verwenden Sie einen Inbusschlüssel, um die Schrauben von den Schaltwippen zu entfernen.
• Installieren Sie den Höhenblock mit den langen Schrauben und ziehen Sie diese sicher fest.
• Bringen Sie die Arretierung wieder an und befestigen Sie sie mit Klemmschrauben.

Der Höhenblock reduziert den Abstand zwischen den magnetischen Schaltwippen und Ihren Händen um 8 mm.

Funktionen der Tastenkombinationen

Tastenkombinationen ermöglichen Ihnen:

• Den maximalen Lenkeinschlag anpassen
• Joystick-Modi ändern
• Dashboard-Benutzeroberfläche einrichten
• Basiskonfigurationen und mehr einstellen

Detaillierte Einstellungen finden Sie im Abschnitt „Lenkradeinstellungen“ der Software.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Moza CS V2P Handbuch herunterladen
