MOZA R3 Handbuch

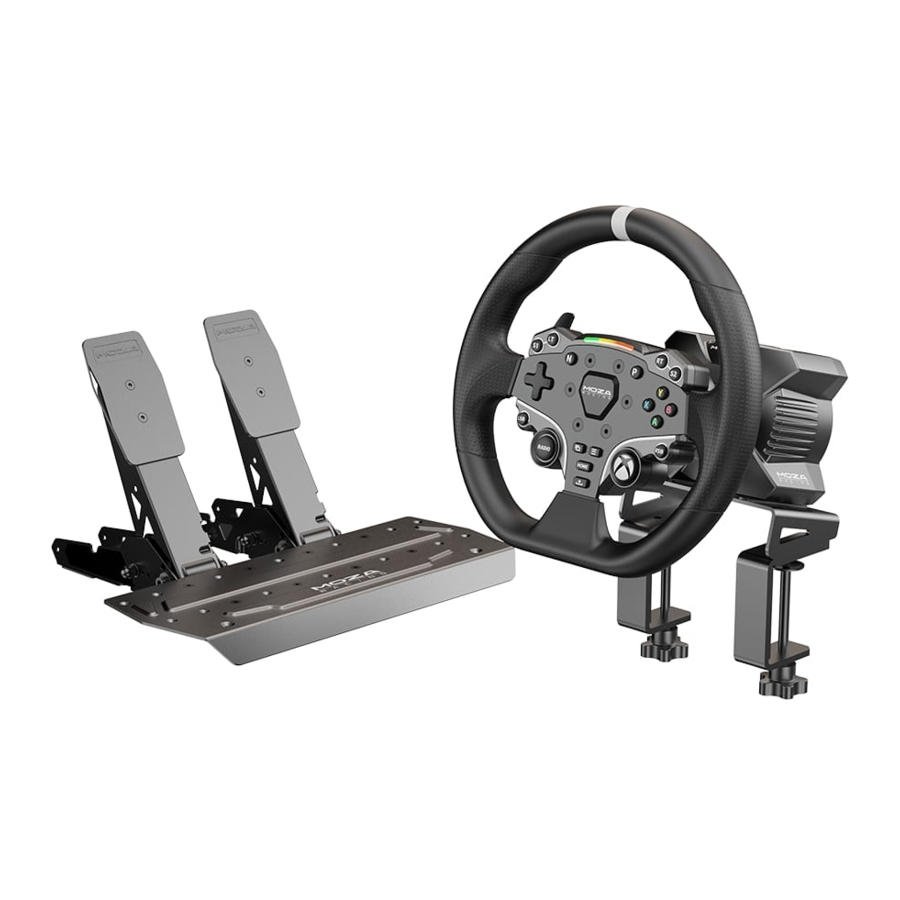

Komponenten

R3 Wheel Base

ES Steering Wheel

SR-P Lite Racing Pedals

R3 WHEEL BASE

Anschlussports

Abmessungen

Xbox Konsolen-Verbindungsanleitung

1. Verbinden Sie das SRP Lite Pedalset mit dem PEDAL-Anschluss an der Basis.
2. Stecken Sie das Netzkabel in eine Steckdose.
3. Stecken Sie das mitgelieferte USB-Kabel in die entsprechenden Anschlüsse an der Basis und der Xbox.
4. Schalten Sie die Basis ein, indem Sie den Ein-/Ausschalter an der Rückseite drücken, und schalten Sie dann die Xbox-Konsole ein. Wenn das RPM-Licht am Lenkrad von der Seite zur Mitte fließt, deutet dies auf eine erfolgreiche Verbindung zur Xbox hin. Wenn das RPM-Licht jedoch blinkt, bedeutet dies, dass Sie sich im PC-Modus befinden. Halten Sie in diesem Fall die Tasten S1 und S2 am Lenkrad gleichzeitig 3 Sekunden lang gedrückt, um in den Xbox-Modus zu wechseln.
5. Wenn Sie bei der ersten Verwendung Probleme mit dem Pedalweg feststellen, gibt es zwei einfache Methoden, das Pedal neu zu kalibrieren:

Kalibrieren im PC-Modus: Verbinden Sie das Gerät mit einem PC und wechseln Sie in den PC-Modus. Kalibrieren Sie das Pedal neu, bis es normal funktioniert, und wechseln Sie dann für den regulären Gebrauch zurück in den Xbox-Modus.

Kalibrieren mit der MOZA Racing Mobile App: Laden Sie die MOZA RACING Mobile App aus Ihrem App Store herunter und installieren Sie sie. Greifen Sie in der App auf die Pedal-Kalibrierungsfunktion zu.

Standardmäßig ist der Modus auf Xbox eingestellt. Um ihn auf dem PC zu verwenden, müssen Sie den Modus wechseln.

Wenn Ihr Lenkrad nicht zentriert ist oder der maximale Rotationswinkel nicht mit den In-Game-Einstellungen übereinstimmt, passen Sie dies bitte mithilfe der MOZA Pit House Software auf Ihrer mobilen App oder Ihrem PC an. Detaillierte Anweisungen finden Sie im folgenden Abschnitt.

PC-Verbindungsanleitung

1. Befestigen Sie die Basis an der Rig-Halterung, indem Sie entweder 2 oder 4 Schraubenlöcher an der Unterseite verwenden.
2. Stecken Sie sowohl das Netzteil als auch das USB-Kabel in die entsprechenden Anschlüsse an der Rückseite der R3-Basis. Verbinden Sie anschließend das USB-Kabel mit einem freien Anschluss an Ihrem PC.
3. Drücken Sie kurz den Ein-/Ausschalter an der Rückseite der R3-Basis, um sie einzuschalten.
4. Laden Sie die neueste Version von Moza Pit House aus dem Hilfe-Center auf der Moza Racing Website herunter (www.mozaracing.com)
5. Weitere Informationen und Anleitungsvideos finden Sie auf unserer offiziellen Website unter www.mozaracing.com


Tischklemmen-Installationsanleitung

Befestigen Sie die Basis mit den 4 Befestigungslöchern an der Unterseite der Basis an der Klemme. Ziehen Sie die Klemme fest am Schreibtisch an, um jegliche Bewegung während des Gebrauchs zu verhindern.

Weitere Informationen und Tutorial-Videos finden Sie auf der offiziellen Website (www.mozaracing.com)

Vorsichtsmaßnahmen

• Setzen Sie das Gerät keinen Flüssigkeiten und Feuchtigkeit aus, um Brand-/Stromschlaggefahr zu vermeiden.
• Vermeiden Sie die Verwendung des Geräts in direktem Sonnenlicht.
• Überwachen Sie zu Ihrer Sicherheit und Ihrem Wohlbefinden Ihre Spielzeit und machen Sie bei Bedarf Pausen.
• Das Gerät ist nicht für Kinder unter 6 Jahren geeignet, kleine Zubehörteile können eine Erstickungsgefahr darstellen!
• Kinder unter 13 Jahren müssen von ihren Eltern begleitet werden.
• Demontieren Sie das Gerät nicht ohne Genehmigung des Herstellers, da Sie sonst Ihre Garantie verlieren.
• Das Gerät muss mit dem werksseitig gelieferten Netzteil angeschlossen werden, um eine elektrische Gefahr zu vermeiden.
• Zur Gewährleistung der Sicherheit dürfen Reparaturen oder der Austausch von Teilen nur von einem autorisierten Reparaturzentrum durchgeführt werden.
• Die Verwendung von nicht standardisierten Netzteilen ist untersagt, auch wenn die entsprechende Spannung und andere Daten übereinstimmen.
• Verwenden Sie ausschließlich Wechselstrom aus einer Standard-Wandsteckdose, um Schäden am Produkt zu vermeiden.
• Das Aussetzen des Geräts an Wärmequellen ist untersagt.
• Ziehen Sie das Gerät vom Netzkabel ab und trennen Sie es, wenn es längere Zeit nicht verwendet werden soll.
• Wenn Sie Unregelmäßigkeiten feststellen, stellen Sie die Verwendung sofort ein und suchen Sie Unterstützung bei MOZA-Mitarbeitern oder dem zuständigen autorisierten Zentrum.
• Bleiben Sie auf der MOZA Website und den öffentlichen Plattformen für die neuesten Produktinformationen auf dem Laufenden.

Dieses Produkt ist ausschließlich für die Verwendung in simulierten Fahraktivitäten bestimmt. Es ist wichtig, zwischen simulierten Spielen und dem Fahren im realen Leben zu unterscheiden, um die Sicherheit im Straßenverkehr zu gewährleisten.

Software-Einführung

Auf der Hauptseite können Sie den Arbeitsstatus Ihrer verbundenen Geräte überprüfen und Einstellungen anpassen. Zusätzlich können Sie Spiele von dieser Seite aus schnell starten. (Das Lenkrad muss auf 0° zentriert sein.)

Mit vorkonfigurierten "Click and Go"-Einstellungen bis hin zu vollständig anpassbaren erweiterten Tuning-Optionen findet jeder, vom Anfänger bis zum Profifahrer, mühelos das perfekte Setup.

Passen Sie das Force Feedback in unserem FFB-Effekt-Equalizer-Bereich an, um sicherzustellen, dass Sie für jede Bedingung genau das richtige Fahrgefühl erhalten.

Ein Klick aktualisiert das MOZA Racing Ökosystem, genießen Sie mühelos die neuesten Funktionen.

Für detailliertere Anweisungen besuchen Sie bitte die MOZA-Website (www.mozaracing.com) und laden Sie das Benutzerhandbuch von unserer Hilfe-Center-Seite herunter.

Bluetooth-Verbindung

1. Laden Sie die MOZA RACING App aus dem App Store herunter und öffnen Sie sie. Tippen Sie auf "Connect to the device" (Mit dem Gerät verbinden), um mit der Suche nach dem SN-Code Ihres Geräts zu beginnen.
2. Sobald Sie Ihr Gerät anhand des SN-Codes gefunden haben, klicken Sie auf "Connect" (Verbinden).
3. Klicken Sie auf "Enter the car" (Das Auto betreten), um auf die Einstellungsseite zuzugreifen.
4. Auf der Einstellungsseite können Sie die Parameter sowohl für die Basis als auch für das Lenkrad konfigurieren und anpassen.


Spezifikationen

Unterstützte Plattformen: Xbox Series X|S, Xbox One, Windows 10/11
Antriebstyp: Direct Drive
Max. Lenkradrotation: 2000°
Gehäusematerial: Aluminiumlegierung in Luftfahrtqualität
Gehäusefarbe: Schwarz
Spitzenmoment: 3.9 N-m
Eingangsspannung: 100V~ 240V AC -> 12V DC
USB-Aktualisierungsrate: 1000Hz
APP-Funktion: Unterstützt
Anschlussports: Strom, USB, Armaturenbrett, Pedale, Not-Aus, Schalthebel und Handbremse
Zubehör: Benutzerhandbuch und Garantiekarte, Netzteil, Datenkabel und Werkzeugsatz.
Befestigungsmethode: Bodenmontage mit 2/4 Löchern
Aktualisierbare Firmware: Unterstützt

ES Lenkrad

Xbox Konsolen-Tasten

1. Bitte beachten Sie, dass die Drehzahl-LEDs für Spiele entwickelt wurden, die das R3 RACING WHEEL AND PEDALS unterstützen. Bitte besuchen Sie www.mozaracing.com, um eine regelmäßig aktualisierte Liste kompatibler Spiele am unteren Rand der Seite einzusehen.
2. Um zwischen Xbox-Modus und PC-Modus zu wechseln, befolgen Sie bitte diese Schritte: Halten Sie die Tasten S1 und S2 gleichzeitig länger als 3 Sekunden gedrückt, um zwischen Xbox- und PC-Modus zu wechseln. Wenn die Drehzahl-LEDs mit hoher Frequenz blinken, bedeutet dies, dass Sie erfolgreich in den anderen Modus gewechselt haben. Wenn die Drehzahl-LEDs am Lenkrad von der Seite zur Mitte fließen, deutet dies auf eine erfolgreiche Verbindung mit der Xbox hin. Wenn die Drehzahl-LEDs jedoch blinken, befinden Sie sich im PC-Modus.
3. Es ist wichtig zu beachten, dass die LSB- und RSB-Tasten am Lenkrad der Xbox-Konsole nur in bestimmten Spielen funktionieren.
4. Die Liste der Xbox Series X|S- und Xbox One-Spiele, die mit R3 kompatibel sind, finden Sie am unteren Rand der Seite: www.mozaracing.com

QR-Nutzungsanleitung

1. Richten Sie die 6 Kugellager der Lenkrad-Schnellspannvorrichtung (QR) mit den 6 Kerben der Basis-QR-Halterung aus.
2. Drücken Sie die Schnellspannvorrichtung auf die Basishalterung, wobei die Lager und Kerben ausgerichtet bleiben.
3. Die Schnellspannvorrichtung rastet automatisch ein. Falls nicht, entfernen Sie sie, überprüfen Sie die Ausrichtung und versuchen Sie es erneut.
4. Um das Lenkrad zu entfernen, drücken Sie den schwarzen Schnellspannteil mit dem MOZA-Logo mit beiden Händen zum Lenkrad und ziehen Sie gleichzeitig das Lenkrad heraus.

Lenkradkonfiguration

Das ES Lenkrad kann einfach und schnell in der MOZA Pit House Software eingerichtet werden.

• Drehzahlanzeige-Schaltmodus: Auswahl aus drei Modi; Drehzahl im Spiel, aus und konstant
• Anzeigemodi: Es gibt zwei Modi, Modus 1 und Modus 2, die detailliert erklärt werden, wenn der Mauszeiger über die Option bewegt wird.
• Drehzahlanzeige-Timing: Wählen Sie zwischen früh, normal, spät oder benutzerdefiniert, um das Drehzahl-Timing im Spiel vollständig anzupassen.
• Helligkeit: Passen Sie die Helligkeit der Drehzahl-/Schalt-LEDs an
  (Für detaillierte Lenkradeinstellungen und -funktionen besuchen Sie bitte die offizielle Moza Racing Website)

Technische Daten

Material Lenkradkranz: Aluminiumlegierung

Material Schaltwippen: Aluminiumlegierung

Größe: 280 mm

Tasten: 22

LEDs mit hoher Helligkeit: 10 Stück

Intelligente Telemetrie: Unterstützt

Drehzahl-LEDs vollständig über MOZA Pit House einstellbar: Unterstützt

Befestigungsmethode: Schnellspanner

SR-P Lite Racing Pedale

Anleitung zur Pedalinstallation

1. Montieren Sie das Pedal auf der Fußstütze und richten Sie die Befestigungslöcher aus. Befestigen Sie die M4*10 Schrauben mit einem 2,5 mm Sechskantschlüssel an der Fußstütze. Um die Stabilität während des Gebrauchs zu gewährleisten, wird empfohlen, alle 4 Schrauben jedes Pedals anzubringen.
2. Verbinden Sie das Anschlusskabel mit dem entsprechenden Montageanschluss. Sie können den Kabelclip unter der Pedalbasis verwenden, um die Verkabelung ordentlich zu halten.

3. Um das Lenkrad mit dem Pedal zu verbinden, befolgen Sie bitte diese Schritte: Verbinden Sie ein Ende des RJ45-Kabels mit dem Wheel Base-Anschluss und das andere Ende mit dem Pedal-Anschluss an der Basis.
4. Der Betriebsstatus des Pedals kann im MOZA Pit House eingesehen werden. (Wenn die Einheit immer noch grau ist oder beim Drücken nicht reagiert, trennen Sie die Basis, schließen Sie MOZA Pit House, verbinden Sie die Basis erneut und öffnen Sie Moza Pit House)
5. Neben der Neukalibrierung des Pedals haben Sie die Option, den Startpunkt, den Endpunkt und den Federweg des Pedals an Ihre Vorlieben im MOZA Pit House anzupassen.


Anleitung zur Einstellung des Pedal-Abstands

Bewegen Sie das Pedal nach links und rechts, um den Abstand zwischen Pedal und den Basisbohrungen einzustellen, richten Sie die Löcher aus und ziehen Sie die Schrauben fest (gilt gleichermaßen für Gas, Bremse und Kupplung).

Anleitung zur Höhenverstellung der Pedalplatte

Verwenden Sie einen 2,5 mm Sechskantschlüssel, um die Schrauben an der Vorderseite der Pedalplatte gegen den Uhrzeigersinn zu drehen, und einen 7 mm Gabelschlüssel, um die hintere Mutter von den Plattenschrauben zu lösen. Bewegen Sie die Platte nach oben und unten, um die Plattenhöhe Ihren Bedürfnissen entsprechend anzupassen, und ziehen Sie dann Muttern und Schrauben fest, bis sie zur Platte passen und diese fixieren (die Platte wird für Gas, Bremse und Kupplung auf die gleiche Weise eingestellt).

Technische Daten

Material Pedal: Hochfester Stahl

Material Pedalplatte: Hochfester Stahl

Farbe: Schwarz

Erkennungsmethode: Hall-Sensor

Pedalabstand: Einstellbar

Höhe der Pedalplatte: Einstellbar

Software-Anpassung des Pedalwegs: Unterstützt

Pedalweg-Umkehrfunktion: Unterstützt

Pedal-Ausgabekurve: Unterstützt

Rutschfeste Pedalauflage: Unterstützt

Packliste

• R3 DD Basis
• ES Lenkrad
• SR-P Lite Racing Pedale
• 15 Grad Tischklemme
• Netzadapter
• Netzkabel
• Kabelbaum x2
• Schrauben (verschiedene Größen)
• Schlüssel (verschiedene Größen)
• Muttern
• Kabelclip
• Rutschfeste Silikonpads x2
• M6 Unterlegscheibe x4
• Moza Logo Aufkleber

Referenzen
