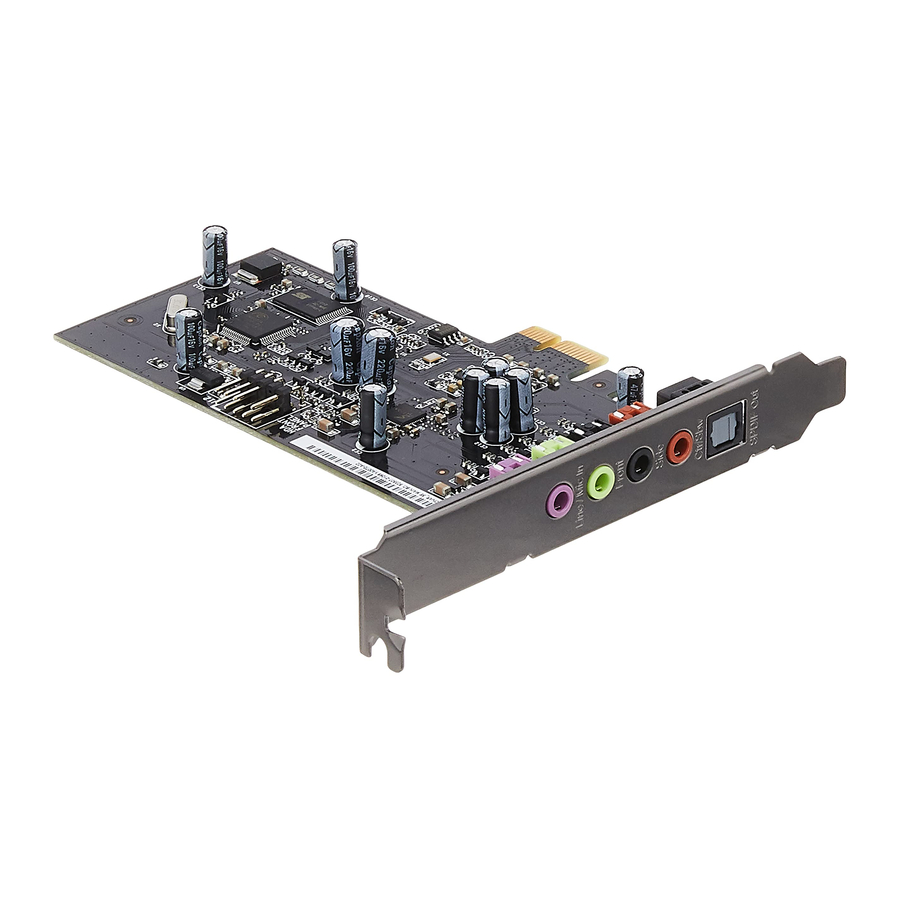

Asus Xonar SE Handbuch
Lieferumfang
Dieses Paket sollte Folgendes enthalten:
- ASUS Xonar SE PCIE Soundkarte
- Low-Profile-Blende x1
- Schnellstartanleitung x1
Systemanforderungen
Um eine erfolgreiche Installation der Xonar SE Soundkarte zu gewährleisten, muss Ihr Computer folgende Anforderungen erfüllen:
- Ein PCIE 1.0 (oder höher) kompatibler Steckplatz für die Soundkarte
- Microsoft® Windows® 10/ 8.1 /7 SP1 (32/64bit)
- Intel® Pentium® 4 1.4 GHz oder AMD® Athlon 1400 CPU oder schnellere CPU
- 1 GB (oder mehr) DRAM-Systemspeicher
- 300 MB freier Festplattenspeicher für das Treiberinstallationspaket
- Hochwertige Kopfhörer oder aktive analoge Lautsprecher, um den ultrahohen Klang der Karte zu genießen
Treiberinstallation
Nachdem Sie die Xonar SE Soundkarte in Ihren Computer eingebaut haben, müssen Sie den Gerätetreiber installieren, damit die Xonar SE Soundkarte mit dem Windows-Betriebssystem funktioniert.
Stellen Sie sicher, dass Sie den Soundkartentreiber installiert haben, bevor Sie den Xonar SE Treiber installieren. Andernfalls kann ein Treiberinstallationsfehler auftreten.
So installieren Sie den Gerätetreiber:
- Nachdem Sie die Xonar SE Karte installiert haben, schalten Sie Ihren Computer ein. Windows® erkennt die Soundkarte automatisch und sucht nach Gerätetreibern. Wenn Sie zur Installation der Treiber aufgefordert werden, klicken Sie auf Cancel (Abbrechen).
- Besuchen Sie die offizielle ASUS-Websitewww.asus.com, um den neuesten Treiber herunterzuladen und zu installieren.
- Befolgen Sie die Anweisungen auf dem Bildschirm, um die Installation abzuschließen.
Funktionen
5.1-Kanal-Lautsprecher
Digitale Lautsprecher
Mikrofon / Kopfhörer
Hardware-Merkmale
Draufsicht
Seitenansicht
| Nr. | Position | Nr. | Position |
| 1 | Mikrofon-Eingang | 4 | Center-/Subwoofer-Ausgang |
| Line-In-Eingang | |||
| 2 | Kopfhörer-/Front-Ausgang | 5 | S/PDIF-Ausgang |
| 3 | Seiten-Surround-Ausgang | 6 | Audio-Header für Frontpanel |
Anschließen digitaler Lautsprechersysteme (Heimkino)
| Nr. | Position | Beschreibung |
| 1 | Optisches Kabel | Stecken Sie das optische TOSLINK-Kabel Ihres Decoders in den S/PDIF-Out-Anschluss. |
Anschließen von Stereo-Kopfhörern
| Nr. | Position | Beschreibung |
| 1 | Front-Out-/Kopfhörerbuchse | Die Front-Out-Buchse verfügt über einen integrierten hochwertigen Verstärker zum Betreiben von Kopfhörern. Schließen Sie Ihre Stereo-Kopfhörer direkt an diese Buchse an. |
Anschließen von 5.1-Kanal-Kopfhörern
| Nr. | Position | Beschreibung |
| 1 | Front-Out-Anschluss | Stecken Sie den 3,5-mm-Stecker des Frontkanals Ihres 5.1-Kanal-Kopfhörers in diese Buchse. |
| 2 | Seiten-Surround-Ausgang | Stecken Sie den 3,5-mm-Stecker des Surround-Kanals Ihres 5.1-Kopfhörers in diese Buchse. |
| 3 | Center-/Subwoofer-Ausgang | Stecken Sie den 3,5-mm-Stecker des Center-/Bass-Kanals Ihres 5.1-Kopfhörers in diese Buchse. |
Anschlussmöglichkeiten
Anschließen eines analogen Leistungsverstärkers
| Nr. | Position | Beschreibung |
| 1 | Front-Out-Anschluss | Wird mit den Eingangsports "left front" (linker Front) und "right front" (rechter Front) des analogen Verstärkers über ein Mini-Klinke-auf-RCA-Kabel verbunden. |
| 2 | Seiten-Surround-Ausgang | Wird mit den Eingangsports "left surround" (linker Surround) und "right surround" (rechter Surround) des analogen Verstärkers über ein Mini-Klinke-auf-RCA-Kabel verbunden. |
| 3 | Center-/Subwoofer-Ausgang | Wird mit den Eingangsports "Center" (Center) und "subwoofer" (Subwoofer) des analogen Verstärkers über ein Mini-Klinke-auf-RCA-Kabel verbunden. |
Anschließen von 2-Kanal-Lautsprechern
| Nr. | Position | Beschreibung |
| 1 | Front-Out-/Kopfhörerbuchse | Stecken Sie den 3,5-mm-Stecker des 2-Kanal-Lautsprechersets in diese Front-Out-Buchse. |
Anschließen von 4-Kanal-Lautsprechern
| Nr. | Position | Beschreibung |
| 1 | Front-Out-Anschluss | Wird über ein Mini-Klinkenkabel mit dem Front-Eingangsport der 4 Lautsprecher verbunden. |
| 2 | Seiten-Surround-Ausgang | Wird über ein Mini-Klinkenkabel mit dem Surround-Eingangsport der 4 Lautsprecher verbunden. |
Anschließen von 5.1-Kanal-Lautsprechern
| Nr. | Position | Beschreibung |
| 1 | Front-Out-Anschluss | Wird über ein Mini-Klinkenkabel mit dem Front-Eingangsport der 5.1-Lautsprecher verbunden. |
| 2 | Seiten-Surround-Ausgang | Wird über ein Mini-Klinkenkabel mit dem Surround-Eingangsport der 5.1-Lautsprecher verbunden. |
| 3 | Center-/Subwoofer-Ausgang | Wird über ein Mini-Klinkenkabel mit dem Center-/Subwoofer-Eingangsport der 5.1-Lautsprecher verbunden. |
Anschließen eines Mikrofons
| Nr. | Position | Beschreibung |
| 1 | Mikrofon-Eingangsbuchse | Stecken Sie den 3,5-mm-Stecker des Mikrofons in diese Mic-In-Buchse für Sprachkommunikation, Aufnahmen oder Karaoke. |
| 2 | Kopfhörerbuchse | Die Front-Out-Buchse verfügt über einen integrierten hochwertigen Verstärker zum Betreiben von Kopfhörern. Schließen Sie Ihre Stereo-Kopfhörer direkt an diese Buchse an. |
Anschließen von Line-In-Audioquellen
| Nr. | Position | Beschreibung |
| 1 | Line-In-Eingangsbuchse | Stecken Sie den 3,5-mm-Stecker des CD-/MP3-Players oder anderer analoger Audioquellen mit Line-Pegel in diese Line-In-Buchse für Tonaufnahmen (siehe den Abschnitt "Mixer" (Mixer) des Treiberhandbuchs). |
Sicherheitshinweise
- Lesen Sie vor der Installation des Geräts auf einem Motherboard sorgfältig alle Handbücher, die dem Paket beilagen.
- Um die Gefahr eines Stromschlags oder Kurzschlusses zu vermeiden, schalten Sie die Stromversorgung aus, bevor Sie das Gerät auf einem Motherboard installieren oder Signalkabel an das Gerät anschließen.
- Wenn das Gerät defekt ist, versuchen Sie nicht, es selbst zu reparieren. Wenden Sie sich an einen qualifizierten Servicetechniker oder Ihren Händler.
- Stellen Sie vor der Verwendung des Produkts sicher, dass alle Kabel korrekt angeschlossen sind. Wenn Sie Schäden feststellen, wenden Sie sich sofort an Ihren Händler.
- Um Kurzschlüsse zu vermeiden, halten Sie Büroklammern, Schrauben und Heftklammern von Anschlüssen, Buchsen und Schaltkreisen fern.
- Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Stellen Sie das Produkt nicht an Orten auf, an denen es nass werden könnte.
- Stellen Sie das Produkt auf eine stabile Oberfläche.
Dieses Symbol der durchgestrichenen Mülltonne weist darauf hin, dass das Produkt (elektrische und elektronische Geräte) nicht im Hausmüll entsorgt werden darf. Überprüfen Sie die örtlichen Vorschriften für die Entsorgung elektronischer Produkte.
Verweise
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
