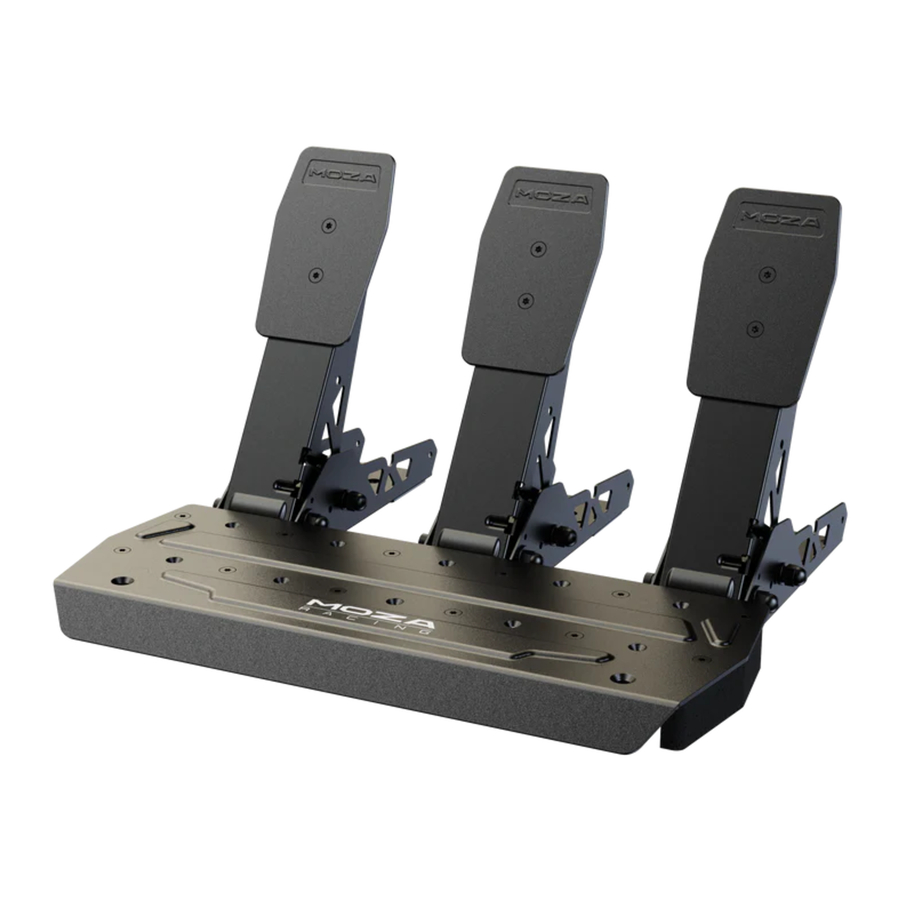

Moza SRP Handbuch

Produktbeschreibung

• Aus hochfestem Stahl gefertigt
• Hochpräziser Drucksensor für bis zu 75 KG
• 16-Bit-Hochpräzisionswinkelsensor
• Fusionsalgorithmus aus Bremsdrucksensor und Winkelsensor
• Bremsfeder und Dämpfungsblock kombiniert
• Einstellbarer Pedal-Abstand
• Abnehmbares Pedaldesign
• Kompatibel mit Boden und professionellem Cockpit
• Softwaregesteuerte Pedalwegeinstellung

Pedalmontage

1. Platzieren Sie die Pedale auf der Fußstütze, verwenden Sie einen 2,5-mm-Innensechskantschlüssel, um die M4*10-Schrauben an der Fußstütze zu befestigen. Es wird empfohlen, alle 4 Schrauben jedes Pedals festzuziehen, um die Stabilität zu gewährleisten.
2. Verbinden Sie die Kabel mit den entsprechenden Anschlüssen (das Verbindungskabel des Kupplungswinkel- sensors muss durch die Mitte der Bremsbasis geführt werden, da es sonst nach der Installation des Pedals auf den Kabelbaum drücken könnte) und verwenden Sie das Kabel unter der Pedalbasis, um den Kabelbaum zu fixieren, damit dieser bei intensivem Fahren nicht abgenutzt oder verheddert wird.


3. Sie sehen den Status des SRP-Pedals im Pit House, sobald die Kabel verbunden und das USB-Kabel an den Computer angeschlossen ist. (Bleibt es grau oder reagiert nicht, ziehen Sie bitte den USB-Port am PC ab, schalten Sie MOZA Pit House aus, schließen Sie den USB-Port wieder an und schalten Sie MOZA Pit House ein)
4. Sie können den Betriebsstatus des Pedals überprüfen, den Pedal-Startpunkt, End- punkt und den Pedalweg im MOZA Pit House zurücksetzen.


So stellen Sie den Pedal-Abstand ein

Bewegen Sie die Pedale nach links und rechts, um den Abstand zwischen den Pedalen und den Basislöchern einzustellen, wählen Sie das Schraubenloch und ziehen Sie dann die Schraube fest. (Gaspedal, Bremse und Kupplung werden auf die gleiche Weise eingestellt)

Anleitung zur Einstellung der Pedalplattenhöhe

Verwenden Sie einen 2,5-mm-Innensechskantschlüssel, um die Schrauben auf der Pedalplattenoberfläche gegen den Uhrzeigersinn zu drehen, und einen 7-mm-Maulschlüssel, um die Muttern auf der Rückseite und die Schrauben auf der Platte zu entfernen. Bewegen Sie die Platte nach oben und unten, um die Höhe der Platte nach Ihren Bedürfnissen anzupassen, und befestigen Sie dann die Muttern und Schrauben an der Plattenoberfläche. (Gaspedal, Bremse und Kupplung werden auf die gleiche Weise eingestellt)

Lieferumfang

1. SRP Pedal
2. Werkzeugsatz:
   M4*10 Senkkopfschraube x12
   M8*12 Innensechskantschraube x3
   M6*20 Zylinderkopfschraube x2
   2,5-mm-Innensechskantschlüssel x1
   7-mm-Maulschlüssel x1
   5-mm-Innensechskantschlüssel x1
3. USB-Kabel Typ A auf Typ B

Produktparameter

Material: hochfester Stahl
Farbe: schwarz
Bremserkennungsmethode: Fusionsalgorithmus aus Drucksensor und Winkelsensor
Maximaler Messbereich des Drucksensors: 75 kg
Auflösung des Winkelsensors: 16 Bit
Bremsstruktur: Feder + Dämpfungsblock
Gaspedal-Erkennungsmethode: Winkelsensor
Kupplungserkennungsmethode: Winkelsensor
Pedal-Abstand: einstellbar
Pedalplattenhöhe: einstellbar
Pedal-Anschluss: USB
Softwaregesteuerte Pedalwegeinstellung: ja
Umkehrfunktion des Pedalwegs: ja

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Moza SRP Handbuch herunterladen
