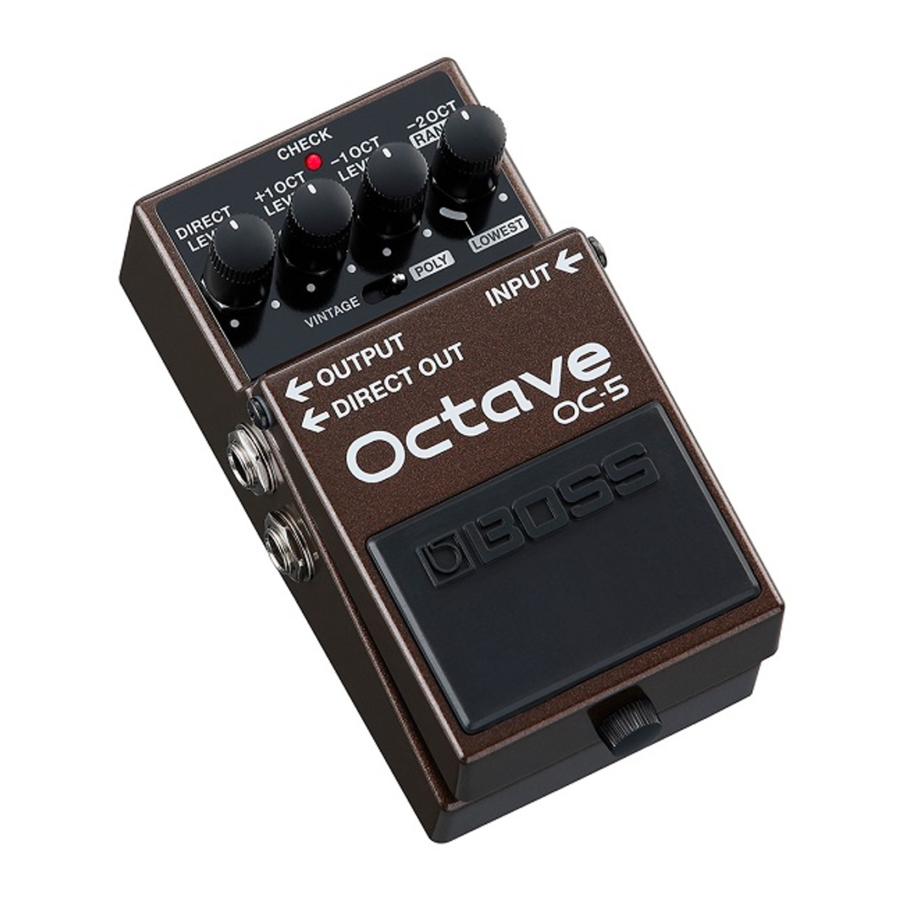

BOSS Octave OC-5 Handbuch
Inhalt
Beschreibung der Bedienelemente
Vorsichtsmaßnahmen beim Anschließen
- Um Fehlfunktionen und Geräteschäden zu vermeiden, drehen Sie immer die Lautstärke herunter und schalten Sie alle Geräte aus, bevor Sie Verbindungen herstellen.
- Sobald alles korrekt angeschlossen ist, befolgen Sie unbedingt das untenstehende Verfahren zum Einschalten. Wenn Sie die Geräte in der falschen Reihenfolge einschalten, riskieren Sie Fehlfunktionen oder Geräteschäden.
| Beim Einschalten: | Schalten Sie den Strom Ihres Gitarrenverstärkers zuletzt ein. |
| Beim Ausschalten: | Schalten Sie den Strom Ihres Gitarrenverstärkers zuerst aus. |
- Bevor Sie das Gerät ein-/ausschalten, stellen Sie immer sicher, dass die Lautstärke heruntergedreht ist. Selbst bei heruntergedrehter Lautstärke können Sie beim Ein-/Ausschalten des Geräts ein Geräusch hören. Dies ist jedoch normal und weist nicht auf eine Fehlfunktion hin.
Verwendung der Batterie
- Wenn Sie dieses Gerät mit Batterie betreiben, verwenden Sie bitte eine Alkalibatterie.
- Die Lebensdauer der mitgelieferten Batterie kann begrenzt sein, da ihr Hauptzweck Testzwecken während der Montage diente.
- Beim alleinigen Betrieb mit Batteriestrom wird die Anzeige des Geräts schwächer, wenn die Batterieleistung zu gering wird. Ersetzen Sie die Batterie so schnell wie möglich.
- Wenn Sie Batterien unsachgemäß handhaben, riskieren Sie Explosionen und Flüssigkeitsaustritt. Achten Sie darauf, alle Punkte im Zusammenhang mit Batterien sorgfältig zu beachten.
Batteriewechsel
- Halten Sie das Pedal gedrückt und lösen Sie die Rändelschraube, dann öffnen Sie das Pedal nach oben.
![Batteriewechsel]( "BOSS - Octave - Batteriewechsel")
* Das Pedal kann geöffnet werden, ohne die Rändelschraube vollständig zu entfernen. - Entfernen Sie die alte Batterie aus dem Batteriegehäuse und lösen Sie das daran angeschlossene Batteriekabel.
- Verbinden Sie den Batteriestecker mit der neuen Batterie und legen Sie die Batterie in das Batteriegehäuse ein.
* Achten Sie unbedingt auf die Polarität (+ gegenüber -) der Batterie. - Führen Sie die Spiralfeder auf den Federfuß auf der Rückseite des Pedals und schließen Sie dann das Pedal.
* Achten Sie sorgfältig darauf, dass das Batteriekabel nicht im Pedal, der Spiralfeder und dem Batteriegehäuse eingeklemmt wird. - Halten Sie abschließend das Pedal gedrückt und ziehen Sie die Rändelschraube in das Führungslagenloch fest.
Hauptspezifikationen
| Nenn-Eingangspegel | -20 dBu |
| Eingangsimpedanz | 1 MΩ |
| Nenn-Ausgangspegel | -20 dBu |
| Ausgangsimpedanz | 1 kΩ |
| Empfohlene Lastimpedanz | 10 kΩ oder mehr |
| Stromversorgung | Alkalibatterie (9 V, 6LR61 oder 6LF22) Netzadapter (PSA-Serie: separat erhältlich) |
| Stromaufnahme | 60 mA * Erwartete Batterielebensdauer bei Dauerbetrieb: Alkalibatterie: Ca. 5 Stunden Diese Werte variieren je nach den tatsächlichen Nutzungsbedingungen. |
| Abmessungen | 73 (B) x 129 (T) x 59 (H) mm 2-7/8 (W) x 5-1/8 (D) x 2-3/8 (H) inches |
| Gewicht (einschließlich Batterie) | 440 g 1 lb |
| Zubehör | Faltblatt ("USING THE UNIT SAFELY" (SICHERER GEBRAUCH DES GERÄTS), "IMPORTANT NOTES" (WICHTIGE HINWEISE) und "Information" (Informationen)) Alkalibatterie (9 V, 6LR61 oder 6LF22) |
| Option (separat erhältlich) | Netzadapter (PSA-Serie) |
- 0 dBu = 0.775 Vrms
- Dieses Dokument erläutert die Spezifikationen des Produkts zum Zeitpunkt der Veröffentlichung des Dokuments. Die neuesten Informationen finden Sie auf der Roland-Website.
Zusätzliche Vorsichtsmaßnahmen
- Bei der Entsorgung des Verpackungskartons oder des Polstermaterials, in dem dieses Gerät verpackt war, müssen Sie die in Ihrer Region geltenden Abfallentsorgungsvorschriften beachten.
- Verwenden Sie keine Verbindungskabel, die einen eingebauten Widerstand enthalten.
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
BOSS Octave OC-5 Handbuch herunterladen
