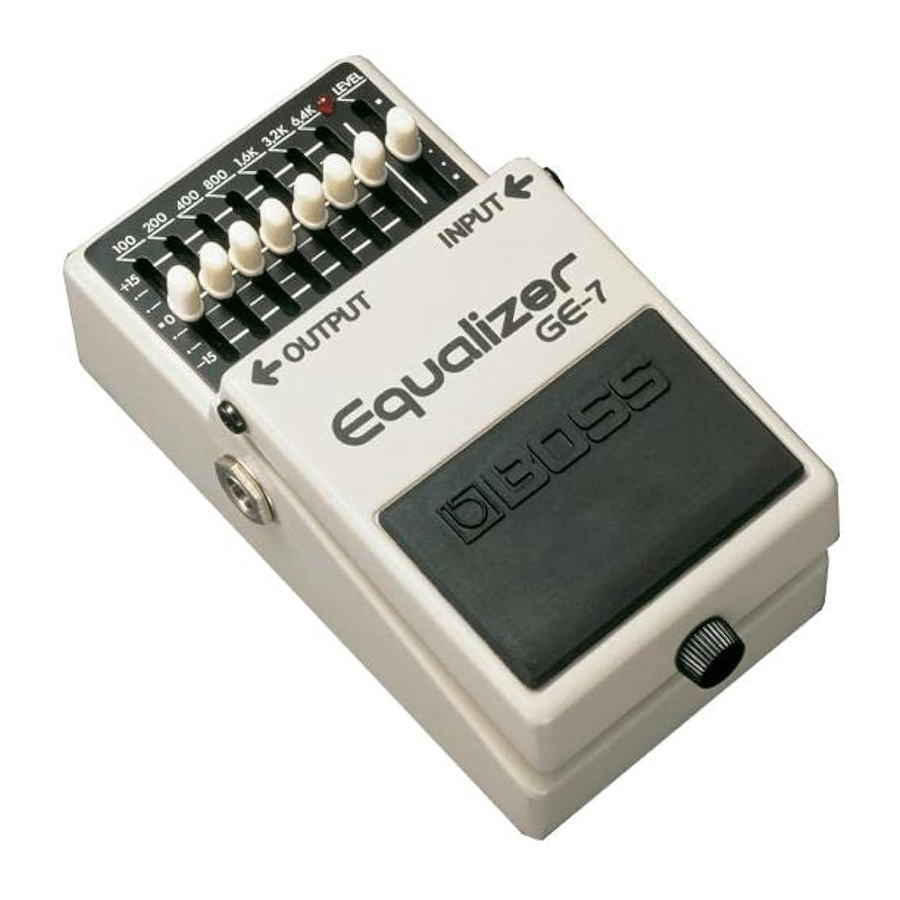

BOSS Equalizer GE-7 Handbuch

Hauptmerkmale

Lesen Sie vor der Benutzung dieses Geräts die Abschnitte mit den Titeln: "SICHERER UMGANG MIT DEM GERÄT" und "WICHTIGE HINWEISE" (auf einem separaten Blatt beigefügt). Bewahren Sie das/die Dokument(e) nach dem Lesen zum sofortigen Nachschlagen auf.

• Der Graphic Equalizer GE-7 passt die harmonischen Inhalte eines Instruments oder Mikrofons in sieben separaten Bändern an.
• Er deckt das Frequenzspektrum für E-Bass, E-Gitarre, Keyboard, Mikrofon usw. ab, um sie an die Raumakustik anzupassen oder einen bestimmten Tonbereich hervorzuheben.
• Jeder Regler passt eine leicht erweiterte Oktave an, um ±15 dB Absenkung oder Anhebung zu ermöglichen.
• Die ersten drei Bänder regeln den Grundton, und die höheren vier Bänder regeln die Stärke der harmonischen Akzentuierung.
• Zusätzlich ist die Pegelregelung sehr nützlich für den Ausgleich des Effektsounds.

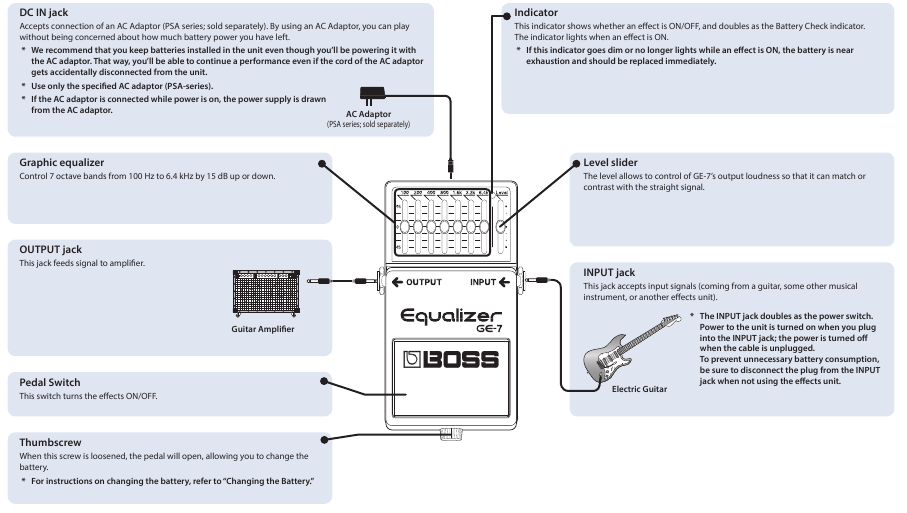

Bedienfeldbeschreibungen

Vorsichtsmaßnahmen beim Anschließen

• Um Fehlfunktionen und Geräteschäden zu vermeiden, drehen Sie immer die Lautstärke herunter und schalten Sie alle Geräte aus, bevor Sie Verbindungen herstellen.
• Sobald alles richtig angeschlossen ist, befolgen Sie unbedingt das untenstehende Verfahren, um die Stromversorgung einzuschalten. Wenn Sie Geräte in der falschen Reihenfolge einschalten, riskieren Sie Fehlfunktionen oder Geräteschäden. Beim Einschalten: Schalten Sie den Gitarrenverstärker zuletzt ein. Beim Ausschalten: Schalten Sie den Gitarrenverstärker zuerst aus.
• Bevor Sie das Gerät ein-/ausschalten, stellen Sie immer sicher, dass die Lautstärke heruntergedreht ist. Auch bei heruntergedrehter Lautstärke können Sie beim Ein-/Ausschalten des Geräts Geräusche hören. Dies ist jedoch normal und weist nicht auf eine Fehlfunktion hin.

Verwendung der Batterie

• Vor Verlassen des Werks wurde eine Batterie in das Gerät eingesetzt. Die Lebensdauer dieser Batterie kann jedoch begrenzt sein, da ihr Hauptzweck darin bestand, Tests zu ermöglichen.
• Bei unsachgemäßer Handhabung von Batterien besteht Explosions- und Flüssigkeitsaustrittsgefahr. Achten Sie darauf, alle batteriebezogenen Punkte, die in "SICHERER UMGANG MIT DEM GERÄT" und "WICHTIGE HINWEISE" (auf einem separaten Blatt beigefügt) aufgeführt sind, sorgfältig zu beachten.
• Beim Betrieb ausschließlich mit Batteriestrom wird die Anzeige des Geräts schwächer, wenn die Batterieleistung zu niedrig wird. Ersetzen Sie die Batterie so bald wie möglich.
• Batterien sollten immer installiert oder ersetzt werden, bevor andere Geräte angeschlossen werden. Auf diese Weise können Sie Fehlfunktionen und Schäden verhindern.

Bedienung des Geräts

1. Nachdem alle erforderlichen Kabel angeschlossen sind, stellen Sie alle Regler am Bedienfeld wie abgebildet ein.

2. Betätigen Sie den Pedalschalter. Die CHECK-LED leuchtet, um „EFFEKT AN“ anzuzeigen, und erlischt, um „EFFEKT AUS“ anzuzeigen. * Diese CHECK-LED dient auch zur Überprüfung der Batterie. Leuchtet die LED nicht oder wird sie schwach, sollte die Batterie ersetzt werden.

3. Stellen Sie die Schieberegler des Graphic Equalizers in die richtige Position.

4. Während Sie das Pedal EIN- und AUSschalten, stellen Sie den Level-Schieberegler in die richtige Position, sodass kein Lautstärkeunterschied zwischen Normal- und Effektmodus wahrgenommen wird.


Batteriewechsel

1. Halten Sie das Pedal gedrückt und lösen Sie die Rändelschraube, dann öffnen Sie das Pedal nach oben.
   * Das Pedal kann geöffnet werden, ohne die Rändelschraube vollständig zu lösen.
2. Entfernen Sie die alte Batterie aus dem Batteriefach und lösen Sie das daran angeschlossene Schnappkabel.
3. Verbinden Sie das Schnappkabel mit der neuen Batterie und legen Sie die Batterie in das Batteriefach ein.
   * Achten Sie unbedingt auf die Polarität der Batterie (+ gegenüber -).
4. Schieben Sie die Spiralfeder auf den Federfuß an der Rückseite des Pedals und schließen Sie dann das Pedal.
   * Achten Sie sorgfältig darauf, dass das Schnappkabel nicht im Pedal, der Spiralfeder und dem Batteriefach eingeklemmt wird.
5. Zum Schluss führen Sie die Rändelschraube in das Führungsbuchsenloch ein und befestigen sie sicher.

Hauptspezifikationen

* 0 dBu = 0.775 Vrms
* Dieses Dokument erklärt die Spezifikationen des Produkts zum Zeitpunkt der Veröffentlichung. Für die neuesten Informationen besuchen Sie bitte die Roland-Website.
